CATIA CAE网格划分宝典：经典自制教程分享

CATIA CAE中网格划分，无论是实体网格，还是壳网格都是相当强大的，其OCTREE网格划分器已经在全世界很多知名企业中的实际应用中得到的验证，其稳健性和高效性是很多网格划分器无法相提并论的，另外，壳网格划分和编辑是相当方便，并且目前开发出的RBM网格划分器，可以在20分钟内把整个汽车的白车身的网格划分好，并能进行用来碰撞分析，

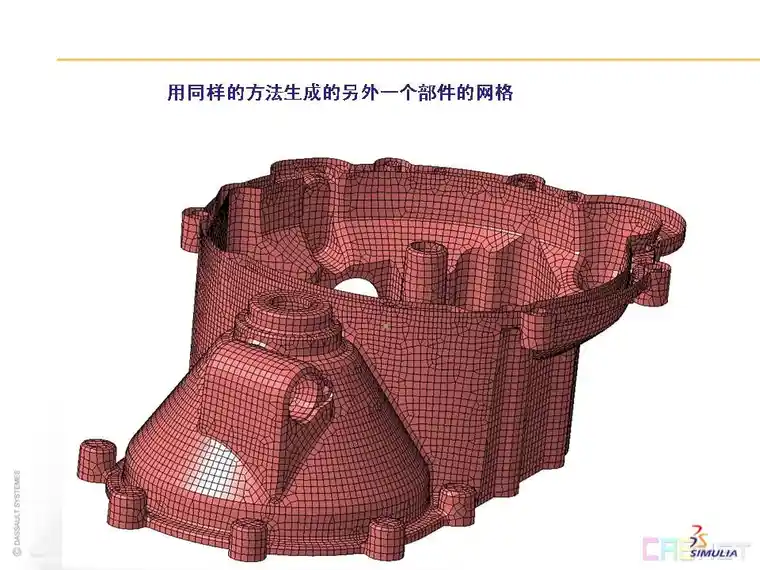

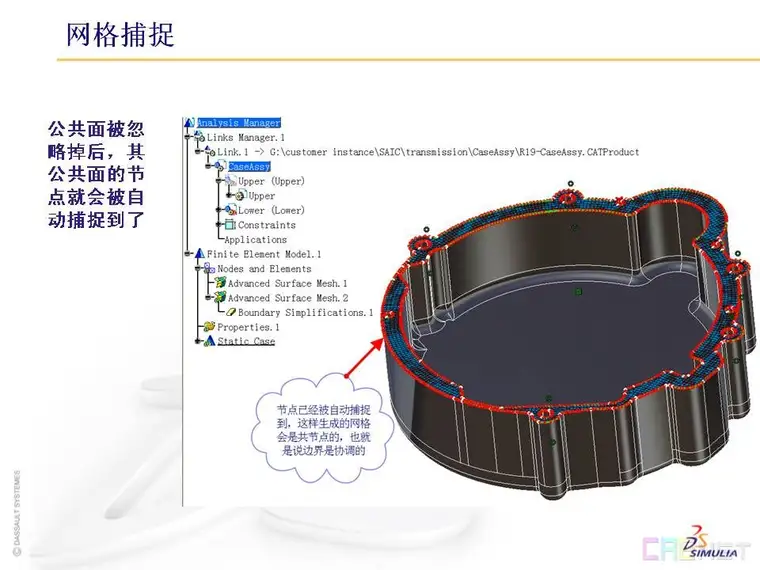

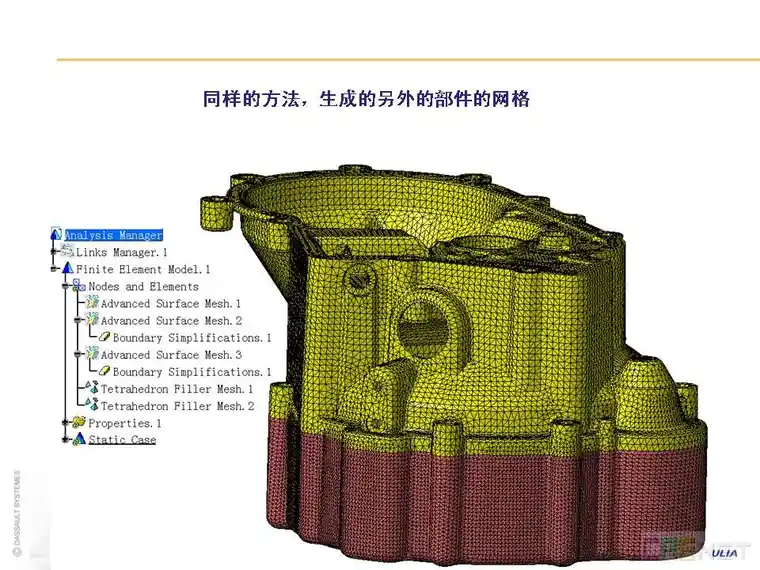

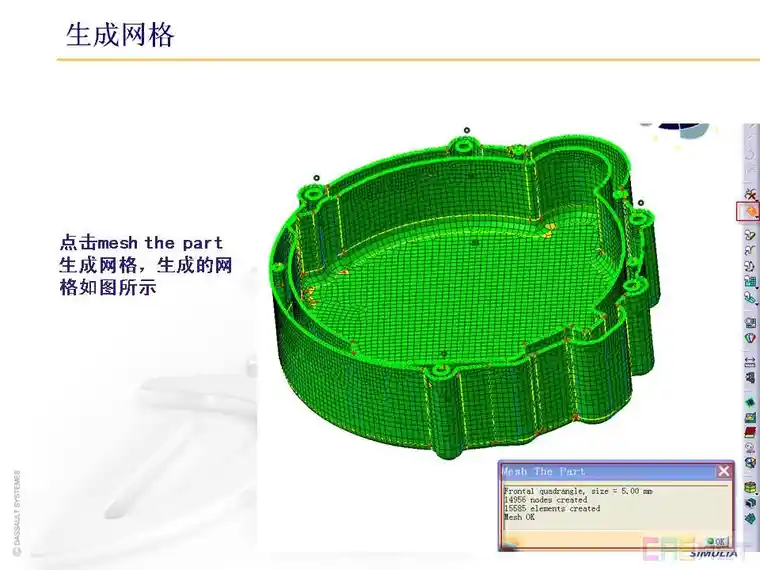

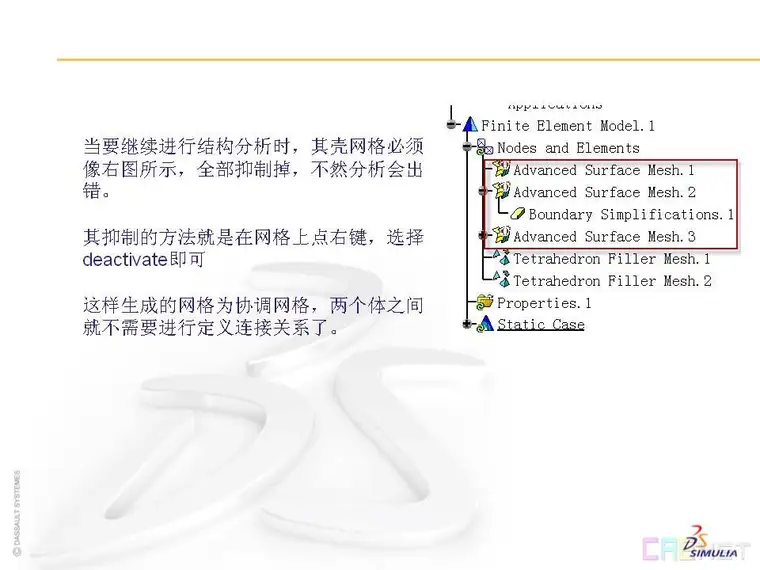

本案例我是利用的掩埋法，就是先生成壳网格，然后生成实体网格，并且保证两个部件的连接部位是节点协调的，也就是公节点的有限元模型。
