ANSYS低频软件疑难杂症全攻略

1、Maxwell相关

1.1. 建模问题

1.1.1. 如何快速调整视图？

问题描述：旋转坐标轴操作后，回不到原来的视图

解决办法：有两个办法

★  方法一

点击菜单 View>ModifyAttributes>Orientation List

在弹出的Update View Orientation窗口中，双击选择需要的视图

选择视图

★  方法二

点击菜单 View>Rotate>RotateModel Center，或者点击工具栏上的旋转图标

双击x、y、z轴，以调整相应的正视图、测试图或俯视图

1.1.2. Maxwell如何实现多方向充磁?

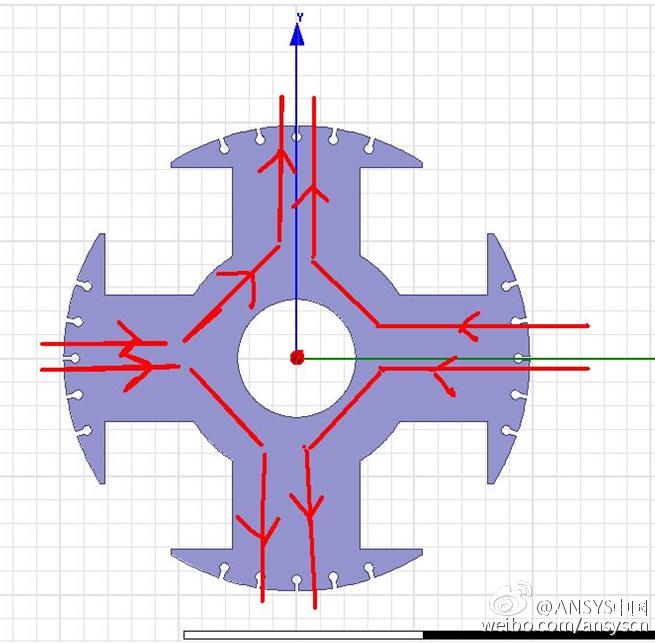

问题描述：图中为电励磁同步电机转子冲片示意图，红线代表充磁方向，其中额部沿圆周方向充磁，磁极部分为图示方向充磁。

解决方法

要统一定义充磁方向有难度，在逻辑上把转子冲片分为8个部分（以类似的例子示例），不同部分赋予的材料名称相同，但是充磁方向定义不同（以两个不同的充磁方向为例）。

最终得到需要的充磁结果

1.1.3. 如何设置Halbach充磁方式？

打开永磁体材料编辑创建窗口

★  修改坐标系为 Cylindrical,如1所示

★  修改材料属性，如2所示，此处p为极对数

Unit Vector R:  COS(p*PHI)

Unit Vector Phi:  -SIN(p*PHI)

1.1.4. 如何对磁滞材料建模？

方法一

★  步骤一：输入材料的起始磁化曲线

★  步骤二：设置材料磁化属性

★  步骤三：添加材料的磁化曲线

方法二

★  步骤二：输入模型的初始退磁曲线

★  步骤三：添加模型的退磁曲线

1.1.5. 如何Maxwell中把自定义材料生成库文件?

Maxwell中可以自定义材料，并生成库文件后可以供其它用户使用。

打开Maxwell界面，点击菜单Tools>Edit Configured Libraries>Materials，再点击选项Add Material

填写自定义材料名字，并输入材料参数，点击ok
