断路器灭弧室电弧重燃现象的数值模拟

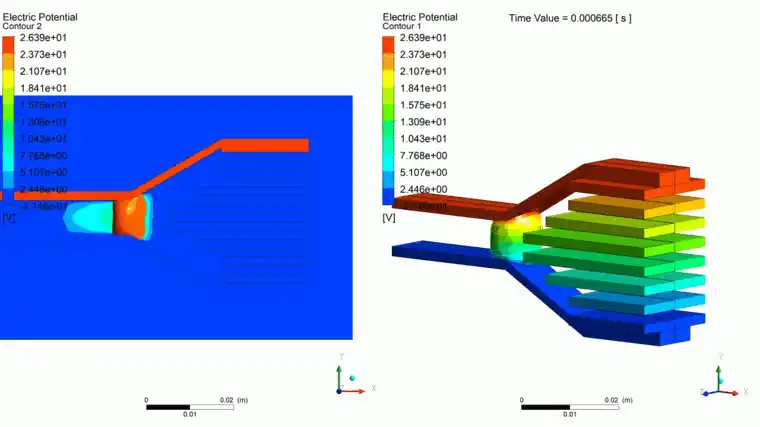

断路器在触头分开后，电弧进入灭弧栅片，电弧电压升高，这个是最理想的状态，从而达到灭弧的目的，结果如下图所示

但是，电弧可能会发生重燃， 电弧重燃后其在触头位置重新出现电弧，从而将电弧电压迅速的降低，进而电弧持续燃烧，打不打灭弧的目的，结果如下图所示

究其原因，应该是在触头位置其电弧燃烧后的余温过高，触头之间的电压较大，达到了重燃的条件，这个重燃是突然的发生，并没有传导的趋势，降低这个的条件就是让电弧快速远离触头，降低温度。

除此之外，电弧还可能发生背后击穿，在灭弧栅片的后方，电弧运动过去之后发生短接，从而降低电弧电压

所以这种情况不是我们想看到的结果，这就需要我们将电弧最好同时通过灭弧栅片达到提高电弧电压的目的

电弧仿真可以模拟电弧进入栅片，动静触头打开，电弧电压上升，能够很好的获取变化电流运动过程，查看其效果观察栅片的布局合理性，观察电压变化过程，为灭弧室设计提共很好的支撑

关键词：断路器 电弧仿真 ansys
