MCCB触头打开电弧运动经典仿真案例

MCCB触头打开电弧运动经典案例

电弧分析是断路器设备的重点与难点，主要考虑流体分析、热分析、电场分析、磁场分析，甚至软件的动网格设置，包含了材料的属性设置，软件的控制过程，求解过程的控制等高度复杂的一个仿真。其应用的重要性在电气行业不言而喻，能够明确而直观的查看电弧的运动过程，进而为灭弧室的设计提供重要的理论依据。

MCCB等低压断路器产品的分断性能是其关键性指标，其难度是最大的地方是如何让电弧更改好的进入栅片，本次分析的是经典案例，将MCCB的触头分开，那么触头之间产生电弧，在ANSYS分析中能够更好的获取电弧的运动趋势，观察电弧将进入栅片的过程1

我们之前考虑的是触头打开后静态过程，观察电弧进入栅片的过程，如下图所示，该过程基本能够表达所需的内容，大多数情况已经能够适用。图中可以看到其电弧能够很好的进入栅片，导致电弧电压升高并维持，当供电电压过零点的时候，其电弧就会熄灭

2，本次分析考虑经典过程，模型采用动网格来模拟打卡过程，由于计算量大， 我们采用简化后的模型观察其特性

2.1首先验证动网格的特性，之前案例分享过，结果如下

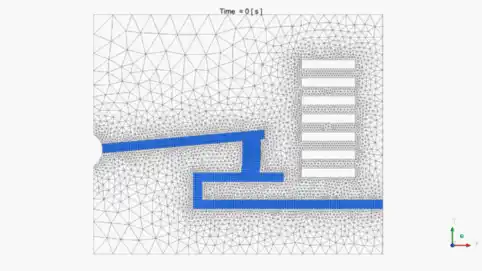

2.2该方法是网格会畸变，所以采用动网格的方法，获取较好的网格结果，如下图所示

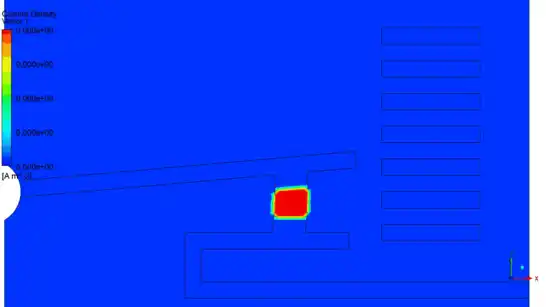

2.3以此为基础，设置电弧分断过程，其温度过程如下图所示，可以观察到动静触头 的打开过程，电弧产生之后在电磁力的作用下，移动进入栅片

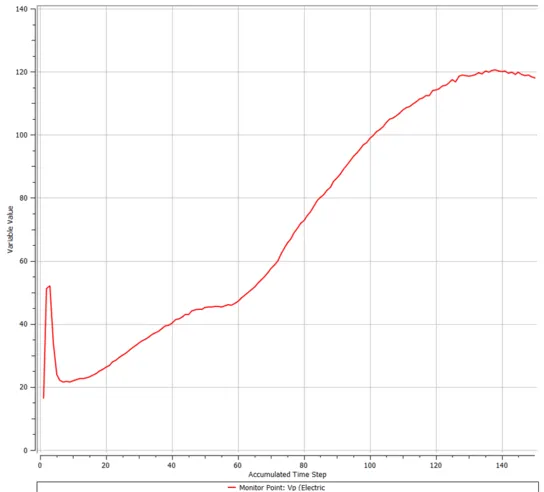

2.4进而获取动态的电压变化过程，曲线如下图所示，电弧电压随着时间增大，到达栅片之后其电压出现下降趋势

获取电压的变化过程云图，如下图所示，电弧进入栅片，动静触头打开，电弧电压上升，该过程能够很好的变化电流运动过程，查看其效果观察栅片的布局合理性，观察电压变化过程，为灭弧室设计提共很好的支撑

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
