ABAQUS模型缩减实例分析

一个ABAQUS缩减的例子，共大家交流

1.准备有限元模型

1.1网格划分

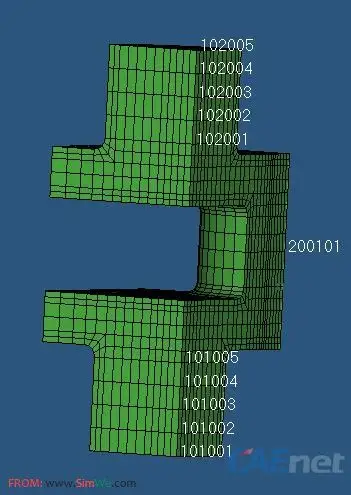

例子中为曲轴单拐，为了做例子时便于划分网格，主轴颈与曲柄销没有重合部分。对划分完的单拐网格进行编号，其中主轴颈主节点编号为101001:101005:1和102001:102005:1，曲柄销节点编号为200101。

1.2Coupling设置

将主轴颈和曲柄销主节点与其约1/2半径内的点做kincoupling耦合，如图所示。完成后需做模态分析，保证加kincoupling耦合前后模态一致（本例子中并未验证）。

2.在EXCITE中进行缩减

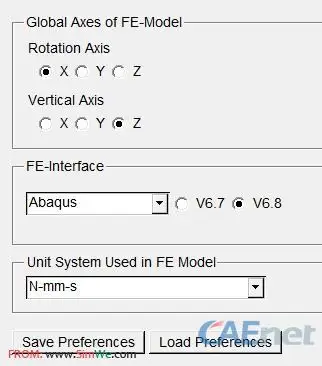

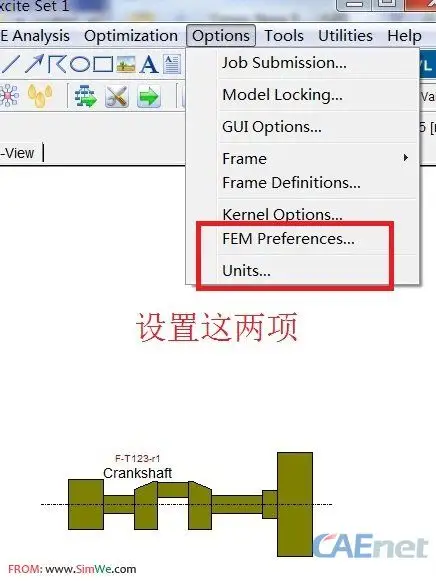

2.1 在excite中建立如图所示模型，设置FEM Preference以及Units

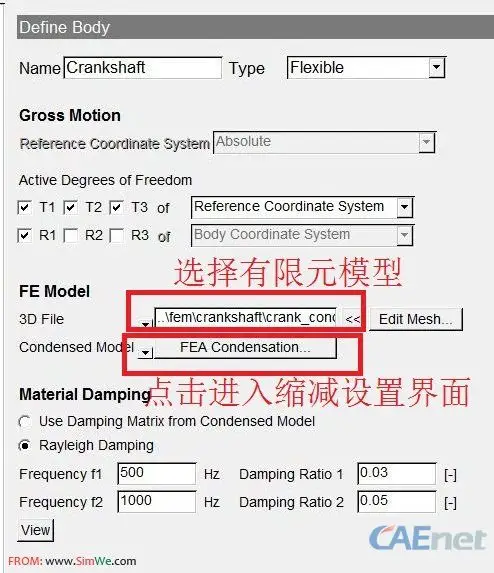

2.2 双击2.1左图中的曲轴进入下图界面，在FEM Model—>3D File中选择有限元模型。

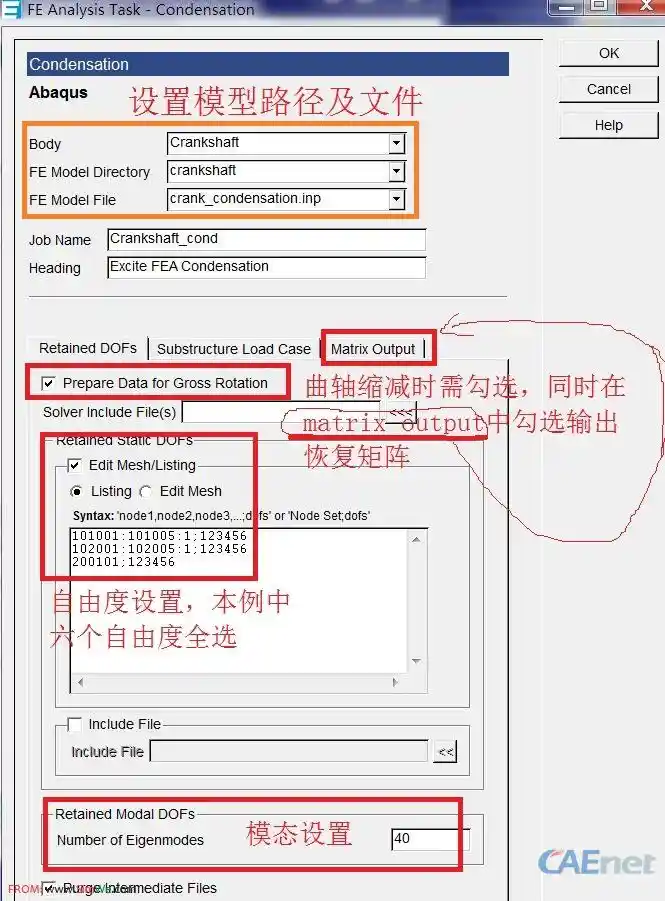

2.3 点击上图中FEA Condensation（或从FE-Analysis中）进入下图界面，设置模型路径、模型文件、自由度信息及模态信息等。

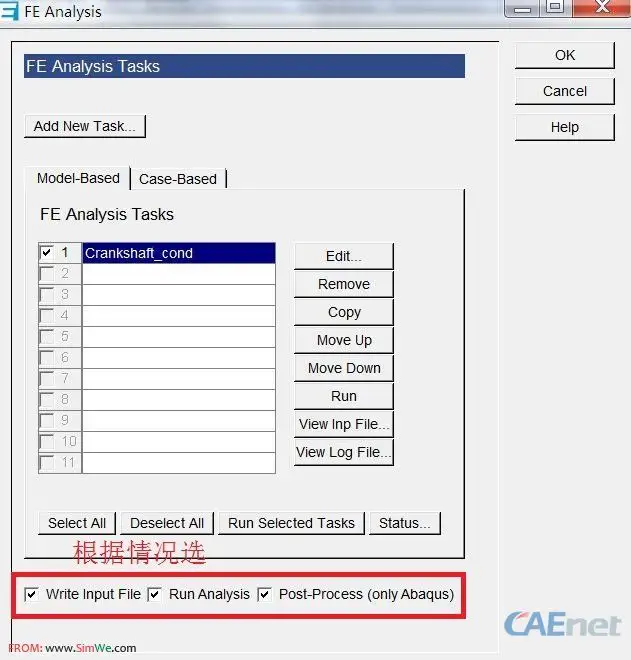

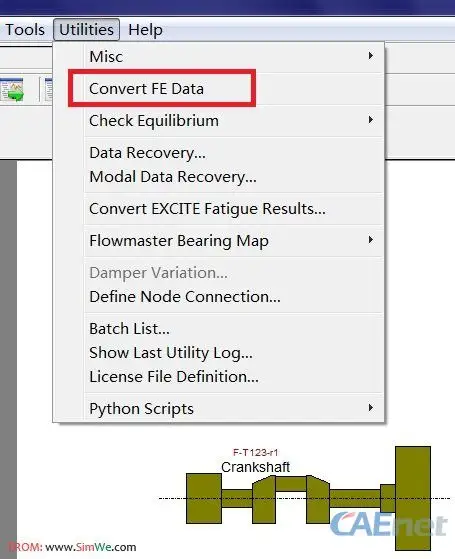

2.4 设置好之后回到如下界面，如果软件附带有求解器，可以再最下面三个都选上，直接得到exb文件，如果没有，只选择write input file，在fem\crankshaft文件夹中找到inp文件，提交计算，计算完成之后需要将几何，刚度，质量等矩阵转换到exb文件中，在Utilities—>Convert Data中进行转换。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
