拉伸模型实例解析

今天给大家带来拉伸模型的建模方法以及结果展示。拉伸设计到断裂，因此在材料参数中要定义材料的断裂属性，即为材料设置好断裂准则。下边一一向大家介绍这个小模型是如何建立的。

1）part建立

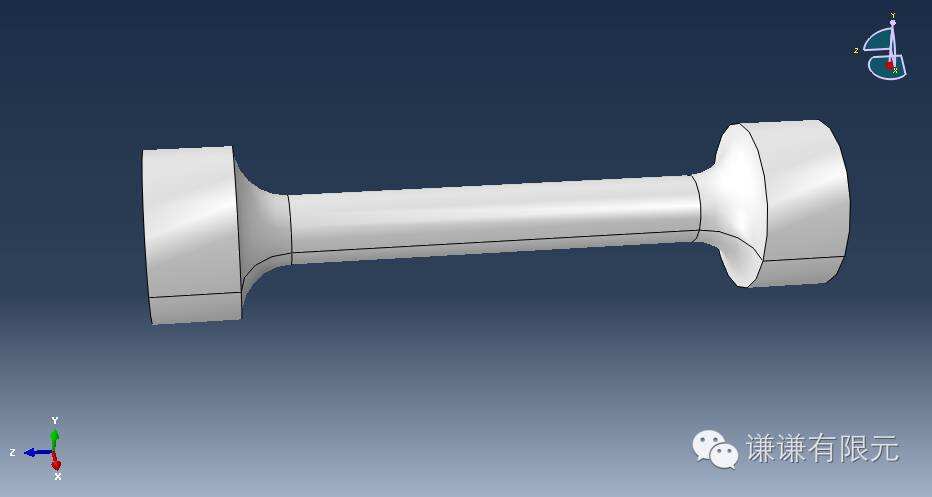

画出如上第一张图所示的草图，采用sweep旋转功能，旋转出如上所示的典型拉伸试样part。

2）材料参数及断裂准则

如下图所示，在这个模型中需要确立一下三种材料参数：弹性参数、塑性参数以及断裂准则。此处弹性参数需要给出弹性模量以及泊松比，塑性参数需要给出真实塑性应力与真实塑性应变之间的关系，这些数据可以由工程应力应变曲线推导出来。

Abaqus中提供了多种断裂准则，对于这个例子，我选用ductiledamage作为断裂准则，这个断裂准则适用于塑性材料的断裂行为。最关键的参数是下图所示的临界断裂应变值，此处使用0.85。

3）分析步的建立

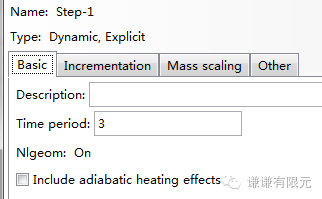

因为这个例子存在大变形，所以此处选用动态分析步（dynamic），并且使大变形（nlgeom）处于on的状态。

4）场输出的建立

为了能看到试样”断”的样子，在场输出中必须这样设置一下。要选择state/field/user/time中的status一项，如下图所示。只有这一项选中之后，单元在达到断裂准则之后才会断裂，否则单元不会分开，会无线伸长。

5）边界条件的建立

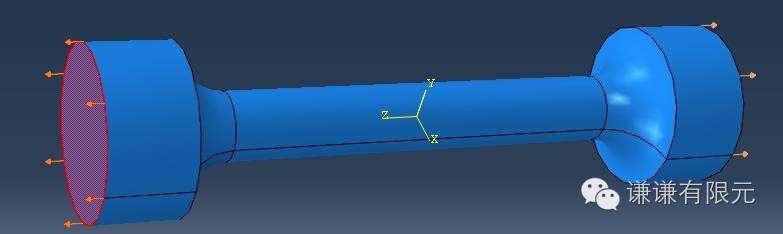

建立如下图所示的边界条件，即在两个端面上建立速度边界条件，使两个端面以匀速往外走。（这样的边界条件跟实际试验是一致的）

6）网格划分

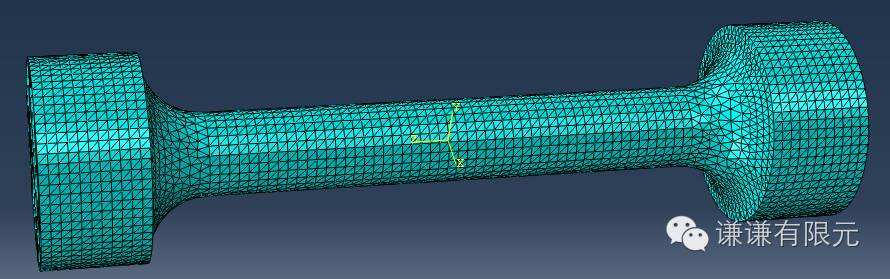

使用tet，free的网格划分方法，网格类型选择3D stress。画出的网格如下图所示。

7）结果展示

经过上边一系列的设置，计算结果如下图所示。
