浅基础地层结构效应中的ABAQUS应用实践

一、工程背景

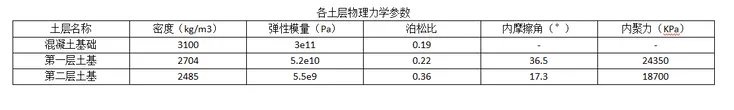

某工程场地为上硬下软岩石双层地基，上层为细砂岩，厚度5m，下层为较软弱的砂质泥岩，厚度35m。计算范围为宽55m，高40m，基础宽15m，高1m。分析浅基础的稳定性。计算参数如下表

二、建立模型

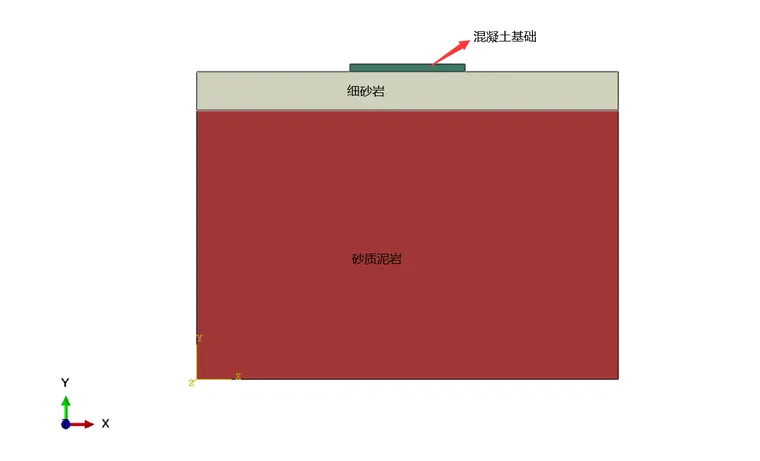

1. 几何模型

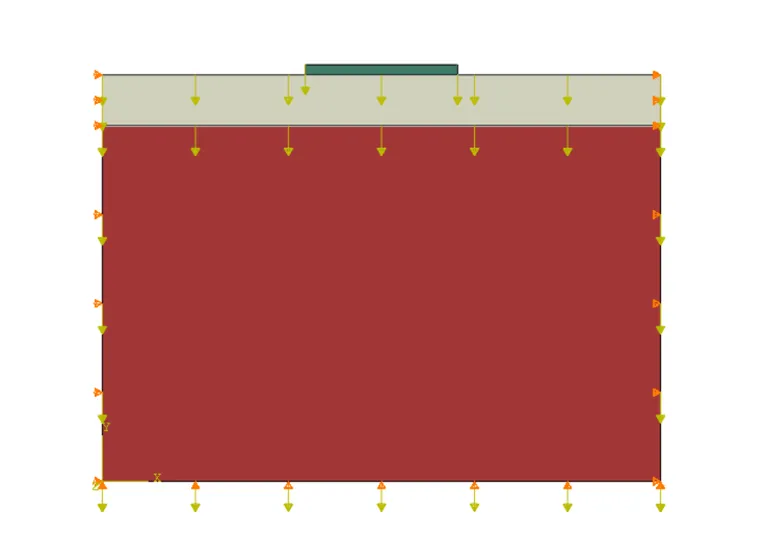

2.荷载和边界

1）地应力阶段

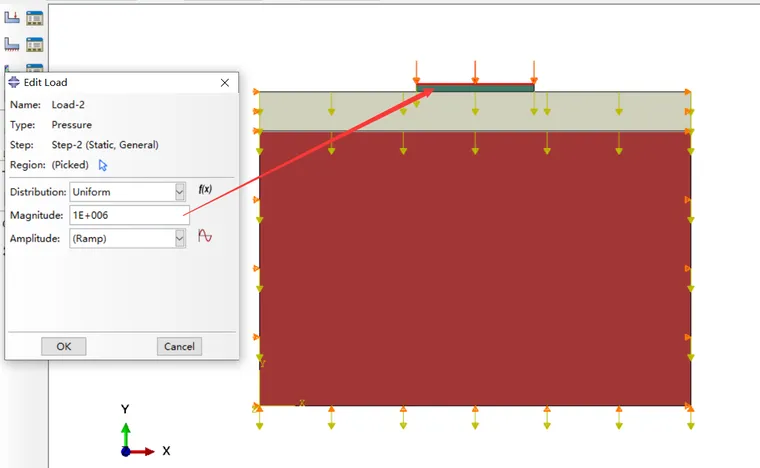

2）添加基础上均布力

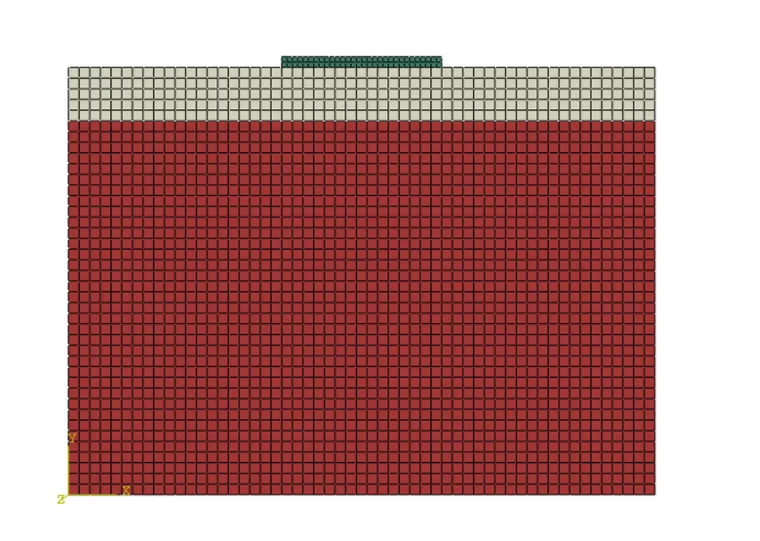

3.网格划分

三、计算结果

1. 地应力平衡阶段

可以看到，地应力平衡精度满足要求。

2.添加基础上均布力阶段

1）应力

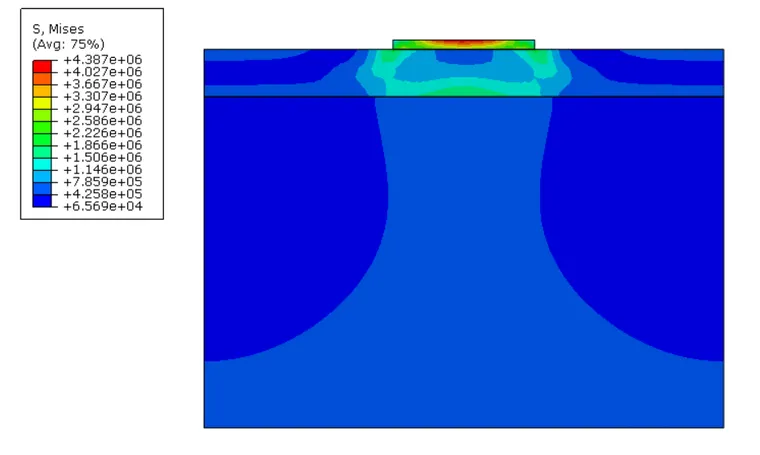

应力云图像瀑布一样，距离均布力越近，应力越大，最大为4.387MPa。

2）位移

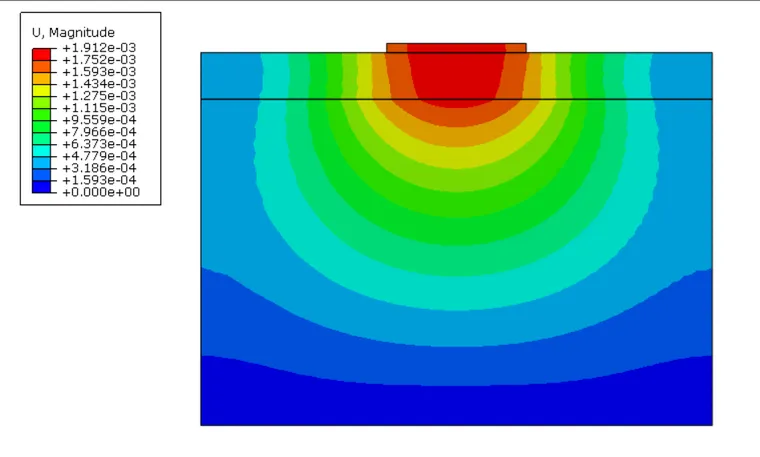

总位移规律：越靠近基础受力的地方，位移越大，最大值为1.912mm；随着距离的增加，位移不断减小。

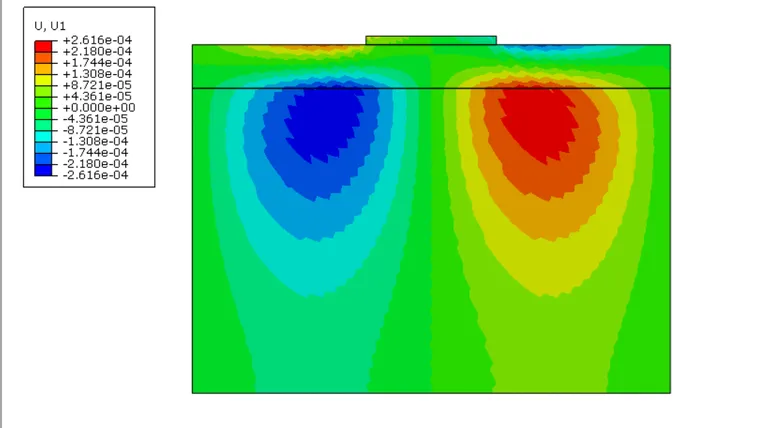

水平位移：以混凝土基础中心线为界，最下层土基左侧位移向左，右侧位移向右，最大值分别为-0.2616mm和0.2616mm，对称分布。而在最上层土基上表面位移方向刚好相反。

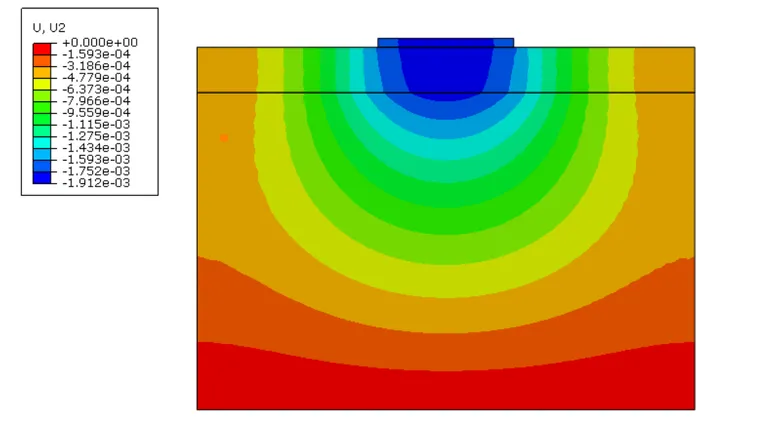

竖向位移：靠近基础附近有较大沉降，达到了1.912mm，以基础为中心，距离基础距离越远，沉降越小，直至不受影响。

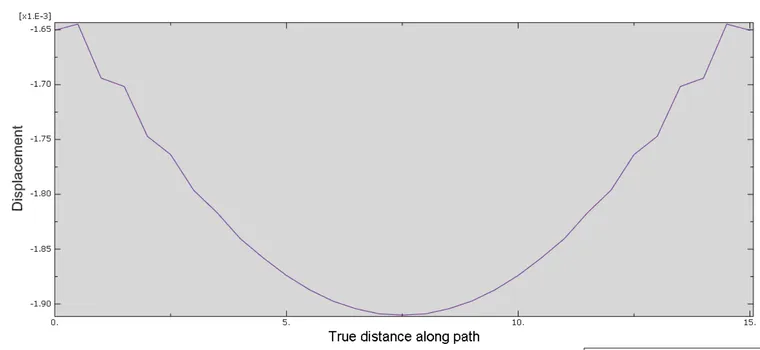

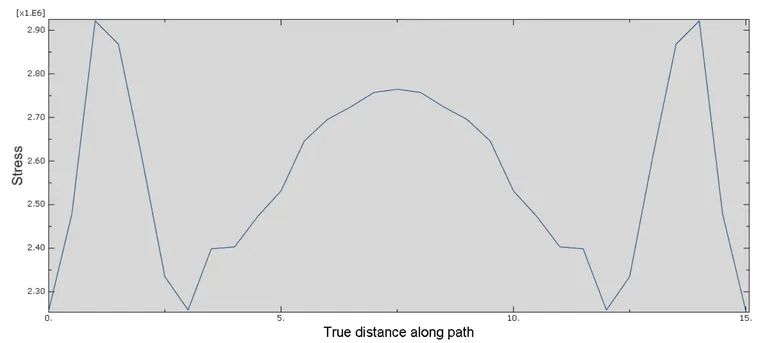

选取如下path，绘制应力和竖向位移随着path的变化曲线如下

四、结论

1. 地应力平衡精度满足要求
2. 添加基础上均布力阶段，应力云图像瀑布一样，距离均布力越近，应力越大，最大为4.387MPa。
3. 总位移规律：越靠近基础受力的地方，位移越大，最大值为1.912mm；随着距离的增加，位移不断减小。
4. 水平位移：以混凝土基础中心线为界，最下层土基左侧位移向左，右侧位移向右，最大值分别为-0.2616mm和0.2616mm，对称分布。而在最上层土基上表面位移方向刚好相反。
5. 竖向位移：靠近基础附近有较大沉降，达到了1.912mm，以基础为中心，距离基础距离越远，沉降越小，直至不受影响。
