基于ABAQUS的辊压成形仿真模拟

1.辊压成形分析：

1）底座和辊轮为先设置为可变形体，后续将其约束为刚体

2）量纲：t-mm

2.前处理：

1几何模型的构建：ABAQUS建模-底座、辊轮和板料

2.材料参数定义：根据实际自行定义

1）创建材料

2）创建截面

3）截面指派

3.网格系统的构建：

1）装配

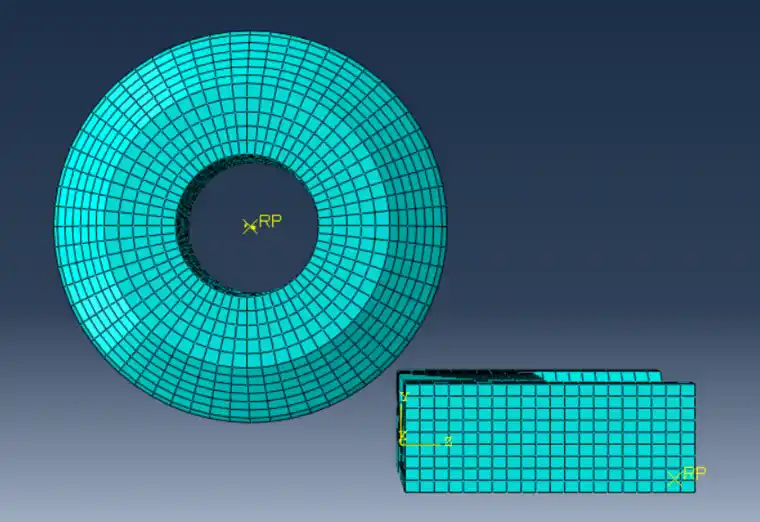

2）网格划分

3）单元类型选择：C3D8R

求解：

1.求解器的设定

1）求解器：质量缩放加快求解

3）输出设定保持默认

2.连接关系的构建

1）接触属性：摩擦系数0.2

2）接触关系：辊轮和底座与板料接触部位为主面，板料上下面为从面

3）约束：底座及其参考点、辊轮及其参考点都设置为刚体约束

3.边界条件的设定

1）位移边界条件：底座完全固定，板料约束X方向和Z方向的位移，加快求解；辊轮设置其转动速度和Z方向的位移速度。

后处理：

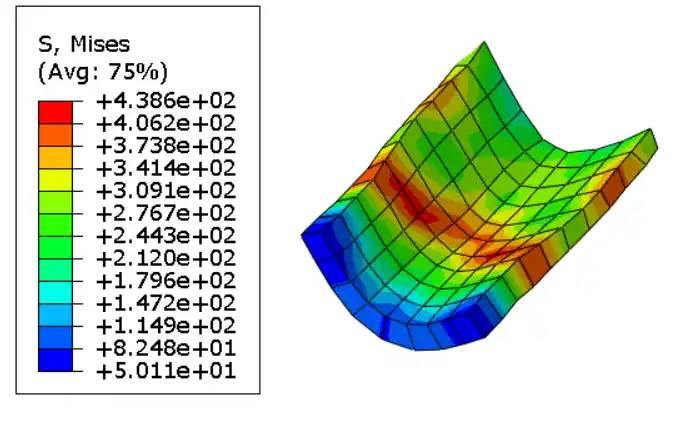

图1 Mises应力云图

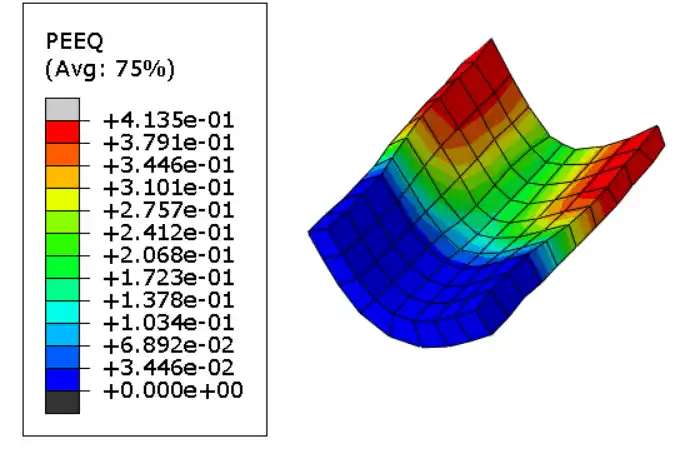

图2 等效塑性应变云图

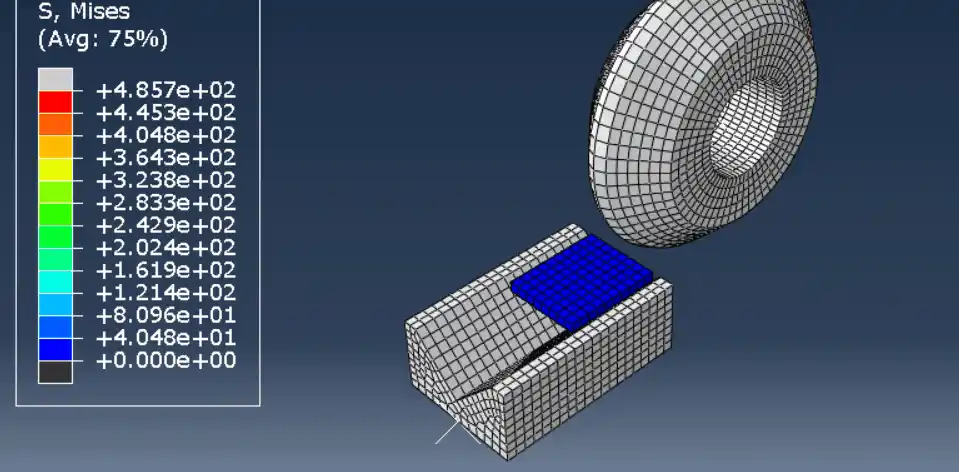

仿真动画
