如何模拟非线性大变形问题-基于ABAQUS对圆管扭曲进行仿真

摘要：本例使用直径为45mm，厚度为0.08mm的薄壁圆筒，一端固定，另一端施加扭矩使其旋转一定角度，观察其变形状与实验结果进行对比。

正文

为节省篇幅，简单过程直接给出图，不给出具体操作过程，有疑问请点关注下方评论或者私信我即可。

Part：建立三个part，薄壁圆管直径45mm，厚度为0.08mm，长度为250mm，两个解析刚体小环（以下简称环）直径44mm，长度为25mm，进行copy，并在part中在其圆心分别设置两个参考点。

Propert：Density=2.7e-9，Elastic=70e3,V=0.3,Plastic见下表格

Assmbly：中组装，独立与非独立皆可。需要移动其中一个小圆管，将一个环沿z方向移动+250；

Step：

Interaction：分别对两个环与圆筒进行tie约束，建立一个general Contact，见下图，

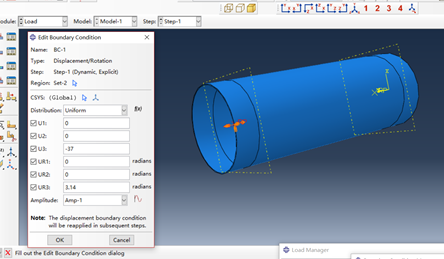

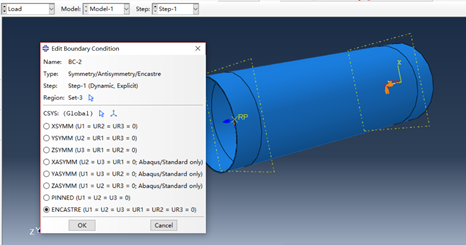

Load：对圆筒底部固定,活动端旋转一定角度，见图

Mesh：常规网格划分即可，注意圆筒网格密度要小，否则计算结果误差太大甚至不收敛，见付费内容。

Job：提交运算即可，本人电脑配置太低，I5-4500h，8g内存，耗时两小时，读者视配置而定。

后处理：

由变形结果易知，利用abaqus模拟圆筒扭曲是可行的。由于实验成果为借用他人，无法通过严谨的数据来校核仿真结果，是本文的缺陷之一。
