abaqus2020三维显示分析：裂纹模拟与单元穿透问题解析

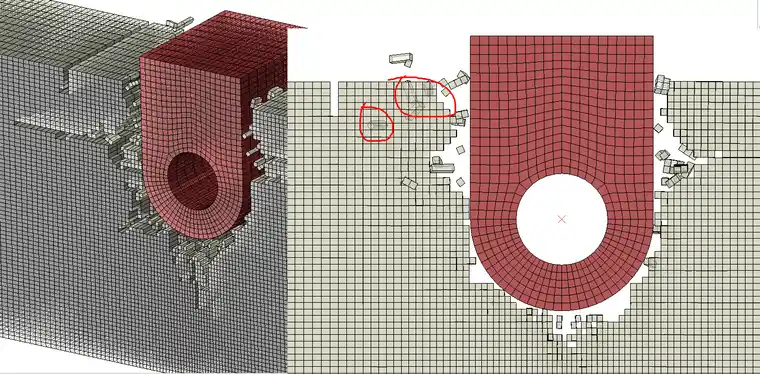

1 abaqus2020-三维-显示分析-单元删除法模拟裂纹，仅采用通用接触时，模型中出现明显穿透，结果不合理！

2 abaqus2020-三维-显示分析-单元删除法模拟裂纹，仅采用接触对接触时，模型中出现少许穿透，结果相对合理，但不是最理想状态！

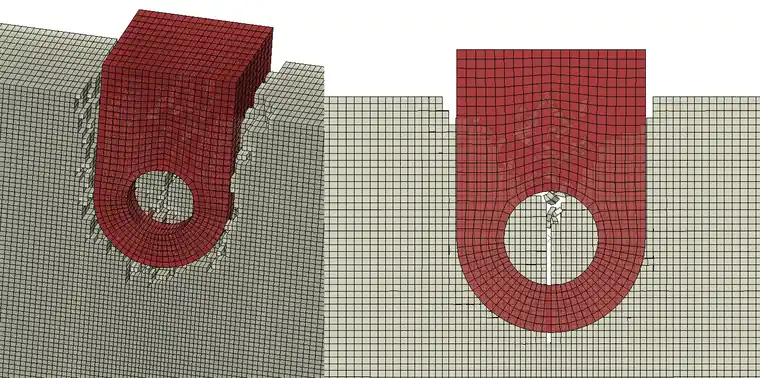

3 abaqus2020-三维-显示分析-单元删除法模拟裂纹，同时采用通用接触+接触对接触时，模型中无明显穿透，结果合理！

以上三种情况与二维模型下的分析类似，因此可以得出以下结论：

abaqus2020-二维/三维-显示分析-单元删除法模拟裂纹：

仅采用通用接触时出现明显穿透；

仅采用接触对接触时模型中出现少许穿透；

同时采用通用接触+接触对接触时模型中无明显穿透（最佳）；

abaqus2020-三维-显示分析-单元删除法（brittle cracking）模拟裂纹，仅采用通用接触时，

abaqus2020-三维-显示分析-单元删除法（brittle cracking）模拟裂纹，仅采用接触对接触时，

abaqus2020-三维-显示分析-单元删除法（brittle cracking）模拟裂纹，同时采用接触对接触+通用接触时，
