AutoCAD中实现多段线合并的技巧

我们在AutoCAD软件里，如何合并多段线呢？要想多段线合并成一条多段线，主要有两种方法，一是借助纯AutoCAD软件里的pedit命令来合并多段线，二是借助专业的CAD二次开发软件GPCAD软件来实现。

       一、借助纯AutoCAD软件里的pedit命令来合并多段线

       PEDIT命令是CAD软件里的专业的编辑线的命令，可以直接在命令行输入：PEDIT，出现如下提示：选择对象：鼠标选择图纸上的多段线，然后再提示：输入选项 [闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]: j

       合并类型 = 延伸

       输入模糊距离或 [合并类型(J)] <0.0000>：0.1  回车，就可以合并完成了。

      二、是借助专业的CAD二次开发软件GPCAD软件来实现

   可以先下载规划总图设计软件GPCAD 10.2试用版：http://www.fast.com.cn/?mod=downLoad&downId=14

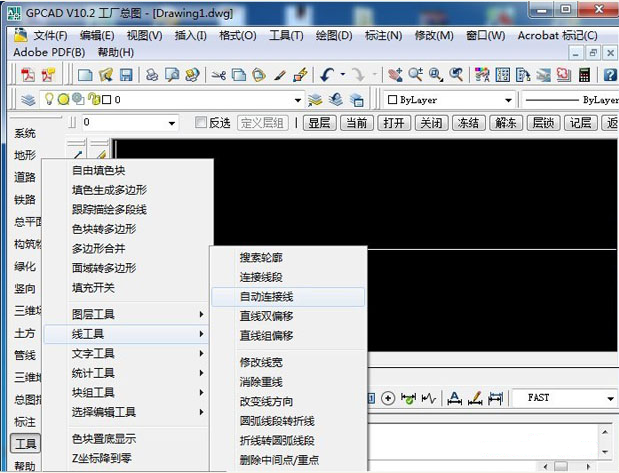

     然后安装好GPCAD10.2软件，打开软件，找到菜单，【工具】---【线工具】----【自动连接线】，如下如：

鼠标单击“自动连接线”命令，命令行提示：输入模糊距离或 [合并类型(J)] <0.5000>: 0.5，

回车，然后选择需要合并的线，回车确认合并成功。
