CAD线段加粗技巧，线、曲线、圆弧均可！

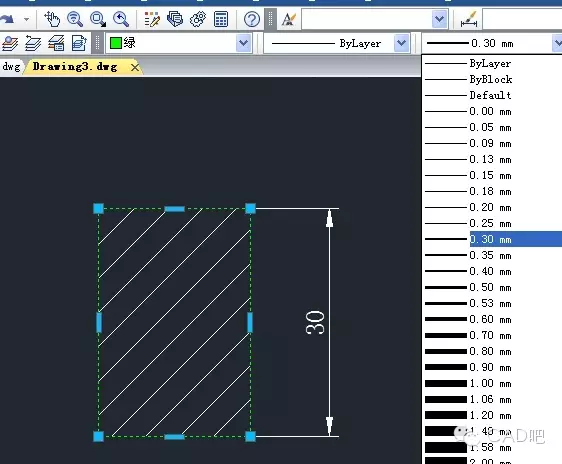

AutoCAD中任何线都可以设置线宽，这是CAD图形的基本属性（和图层、颜色、线型并列的），选中图形后，在工具的线宽下拉框中选择适当宽度就可以，如下图所示。
   也可以直接在图层管理器中将不同图层设置为不同线宽，图形的线宽设置为随层（bylayer）就可以。
   设置后点底部状态栏中“线宽”线宽显示按钮就可以显示成粗线。但这个线宽在图面显示上并不能精确控制，主要用于对打印线宽控制，设置就是是打印时的线宽值，如果在打印时不选择使用实体线宽，则这个线宽不会起作用。

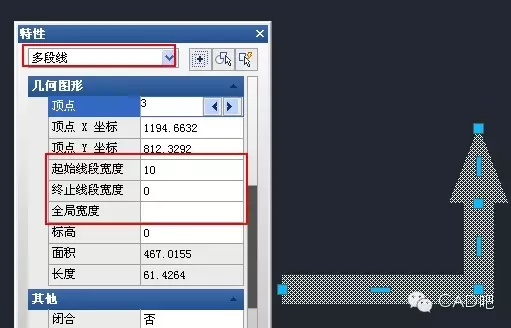

如果想在图面上设置精确的线宽，只能对PL(多段线)进行设置，多段线可以设置整体宽度，也可以每段宽度不同，甚至起点和端点宽度不同，变成箭头或宽度渐变的线，如下图所示。

直线、圆弧和圆不能直接设置宽度，必须转换成多段线，可以用PE命令进行转换。
    如果图纸按1:100打印，希望打印线宽为0.3，那么PL线的线宽就应该设置为30，因为打印时会缩小100倍。但在图层或对象属性中设置的线宽则是实际打印的值，例如设置为0.3，表示打印时会打印成0.3毫米。

将线设置为不同的粗细度，最主要是打印的需要，当然可以方便在画图和看图时区分不同对象，因此如何设置线宽，还是要结合自己的实际需求。即使不设置线宽，在打印时也可以按颜色来设置和区分打印线宽。
