CAD多段线合并：PEDIT命令的5种闭合方式

cad多段线合并的方法：首先将两个多段线接合在一起，点击激活一个，拖动，捕捉到另一个线的端点；然后命令栏输入pe，并点击回车键；接着选择需要“合并”的多段线；最后点击选择“合并j”。

本文操作环境：Windows7系统，autocad2020版本，Dell G3电脑。

cad多段线合并的方法：

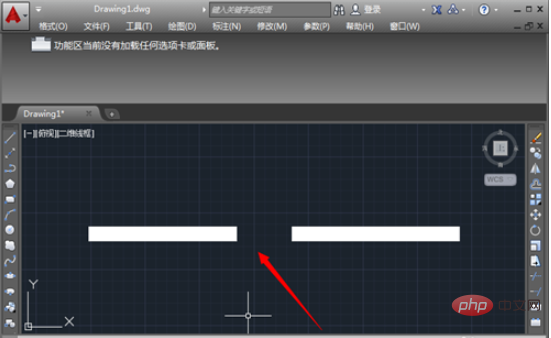

1、估计不少人就会出现问题，英文合并并不是闭合，闭合是将其封闭，而合并是将其合并为一个对象，因此像操作这里的两个对象，合并为一个对象，是不能的，这是不少人操作失败的原因。

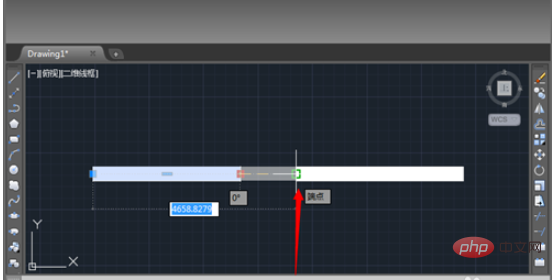

2、这里需要将两个多段线接合在一起，点击激活一个，拖动，捕捉到另一个线的端点，将其“接”在一起。

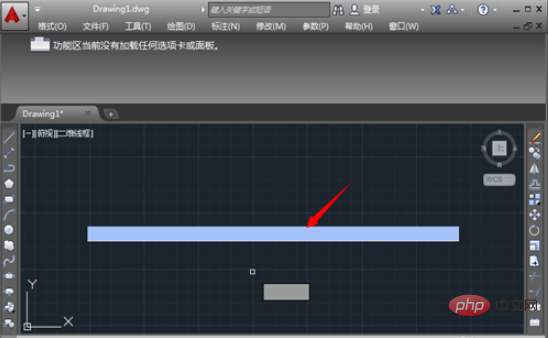

3、这时候可以看见，这两条多段线是两个对象，需要将其合并为一个对象。

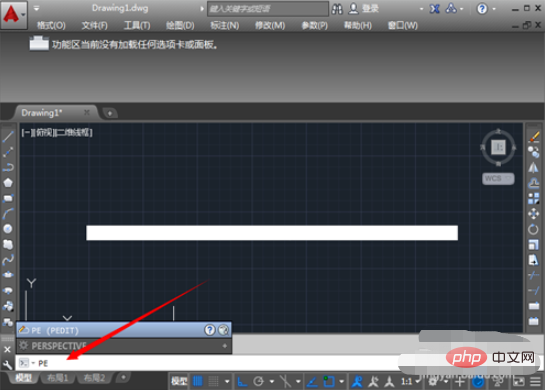

4、命令栏输入pe，然后点击回车键。

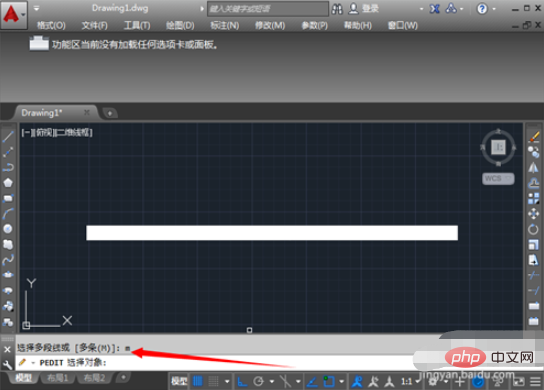

5、这时候要求选择对象，输入M,然后点击回车。

6、使用栏选或者是窗交的方式，选择需要“合并”的多段线。

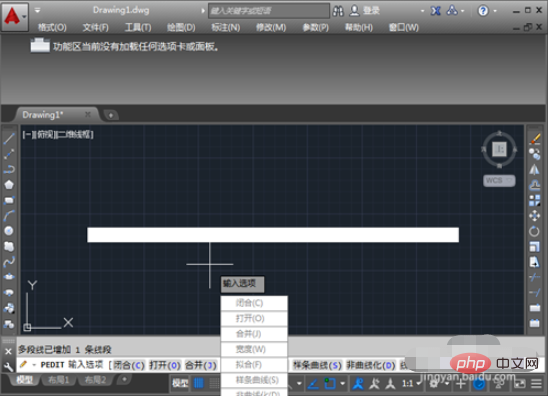

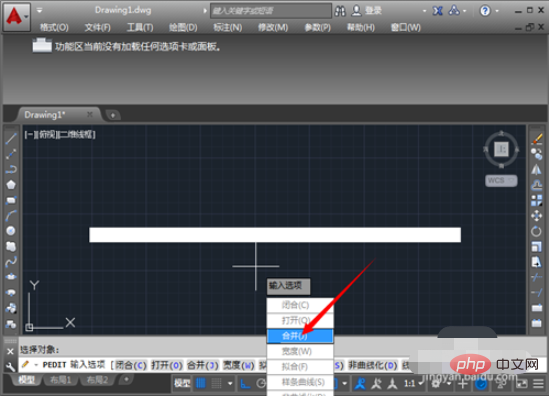

7、选择之后，会出现一些选择项目，点击选择“合并j”，也可以直接在命令栏输入“J”,然后点击回车。

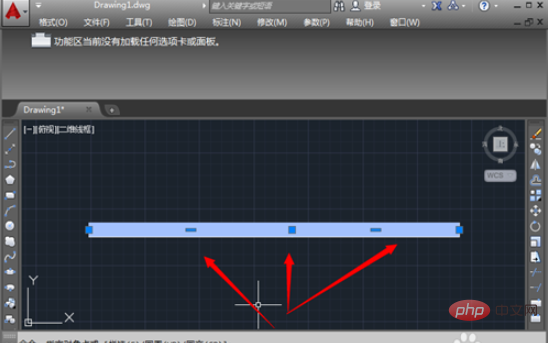

8、这时候就将两个对象合并在一起了，会继续提示你合并操作，如果已经完了，点击esc键退出操作。
