轻松创建SolidWorks基础动画教程

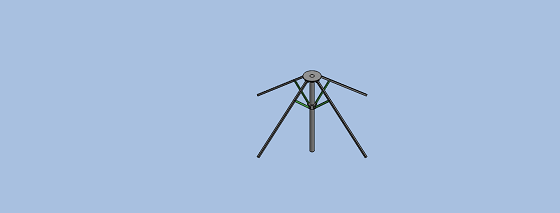

以下面的模型为例，简单介绍如何创建一个简单的solidworks动画。

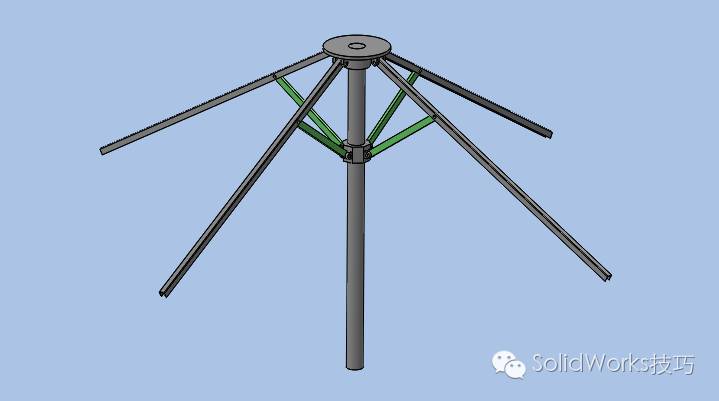

1.装配组件，装配过程很简单，装配完成如下图。

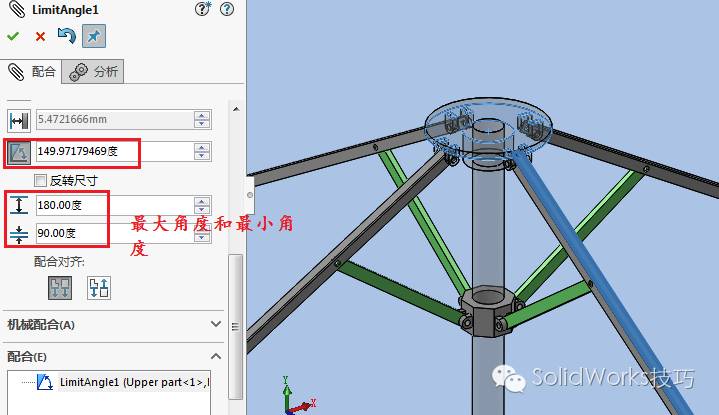

2.为了防止避免伞骨和主杆碰撞，我们设置一下角度限制。将下图两个平面的最大角度设置为180，最小为90.

3.点击【运动算例】，点击自动键码按钮。

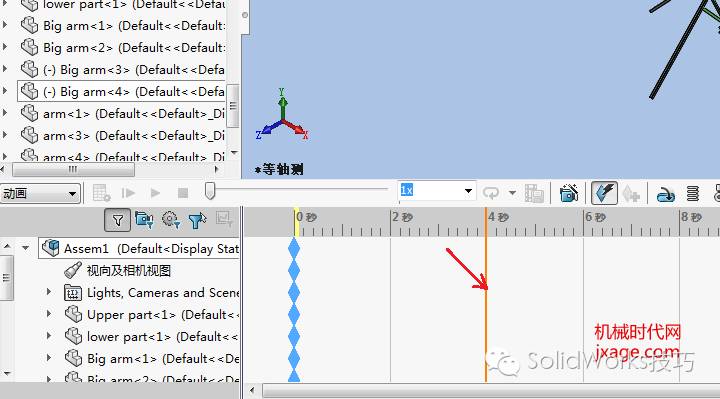

拖动下图红色箭头所指的时间栏至4秒的位置。

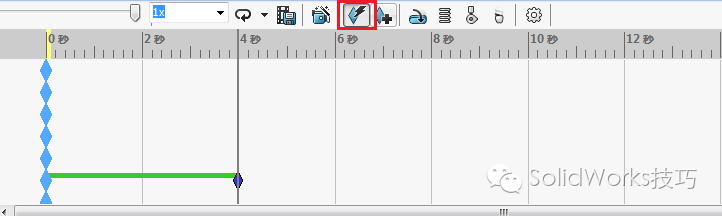

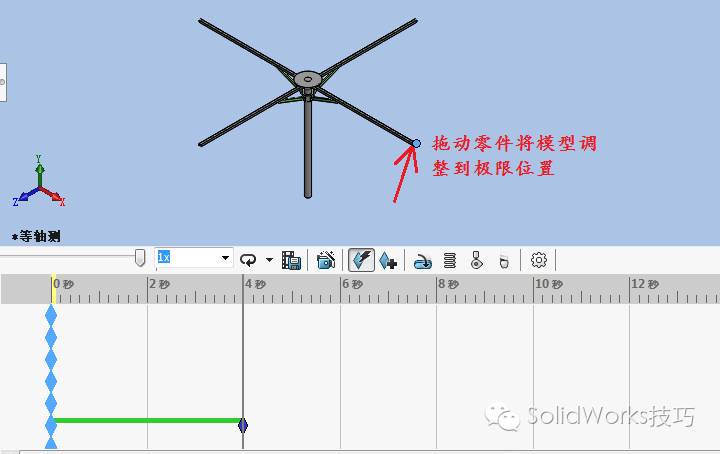

拖动下图红色箭头所指的零件，将模型调整到极限位置，我们会发现会在当前的时间栏自动生成键码。

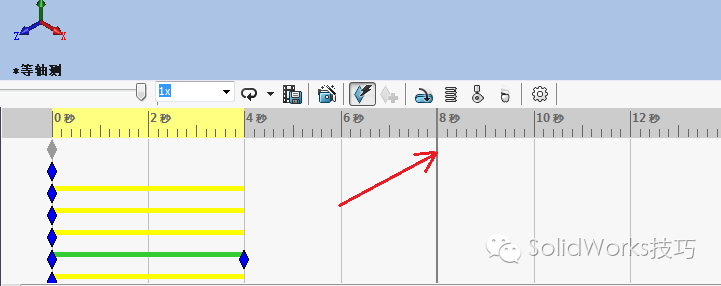

再次拖动时间栏，拖到8秒的位置。

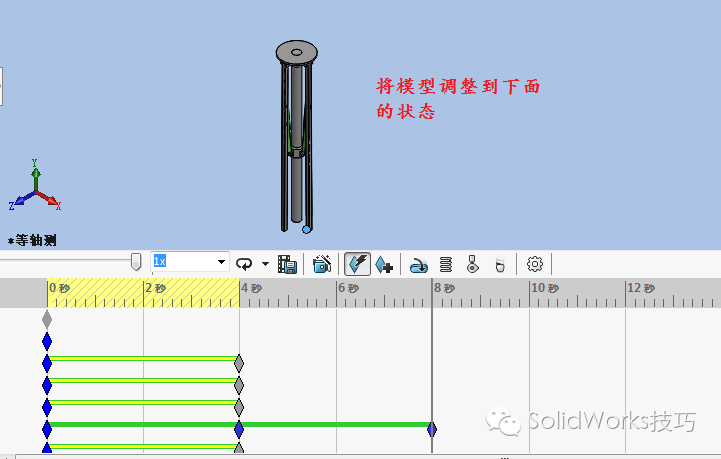

再次拖动零件，拖动零件将模型调整下面的状态，系统自动在当前时间栏生成键码。

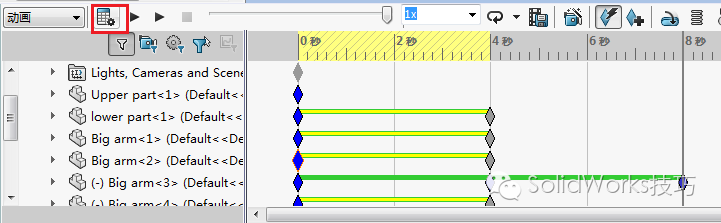

4.点击计算按钮，我们就可以生成动画了。

5.将动画进行保存。
