Solidworks设计实战：弹簧压缩动画教程，轻松上手

solidworks《弹簧压缩动画》设计步骤如下：

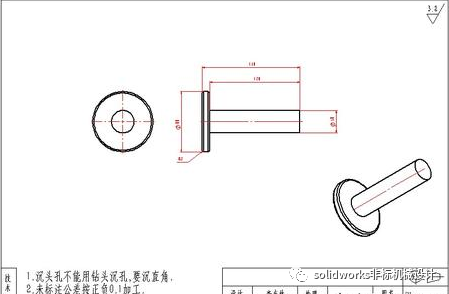

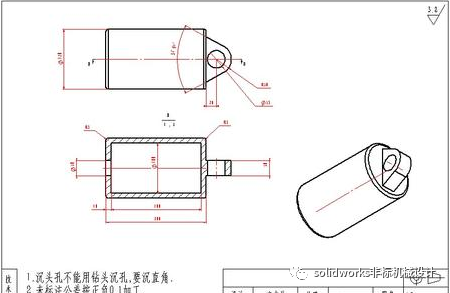

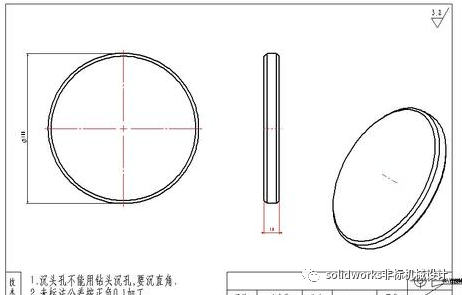

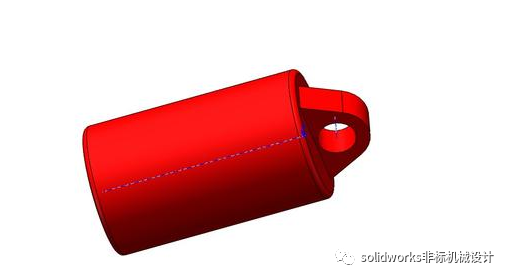

1.首先按以下图纸设计好零件体，如下图

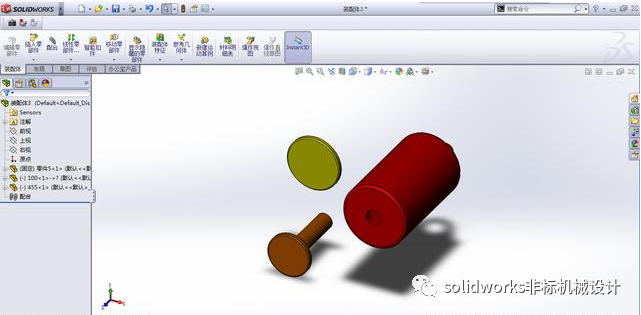

2.建立一个装配体，将以上三个零件拖进来，如下图所示：

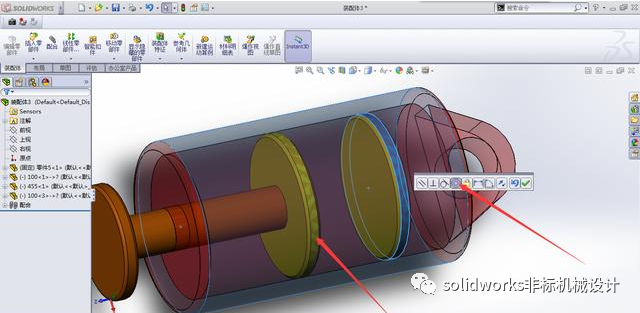

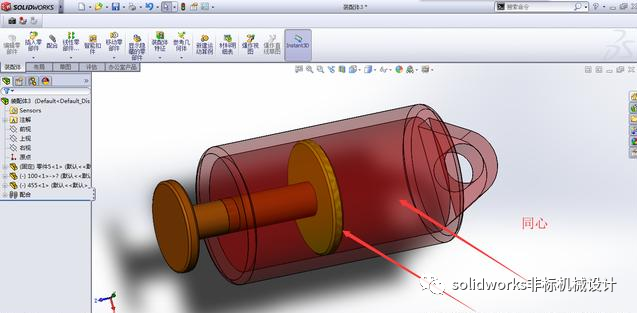

3.将3个零件体进行配合约束，约束同心就可以，轴向自由度不用约束，如下图所示 ：

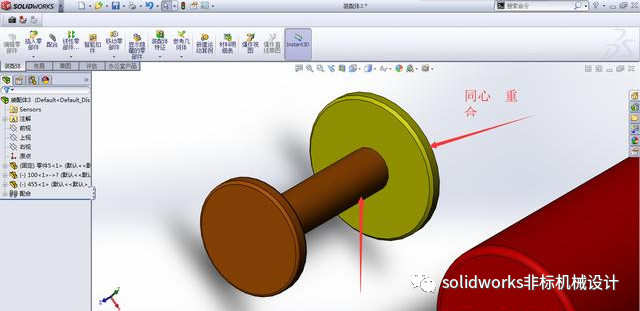

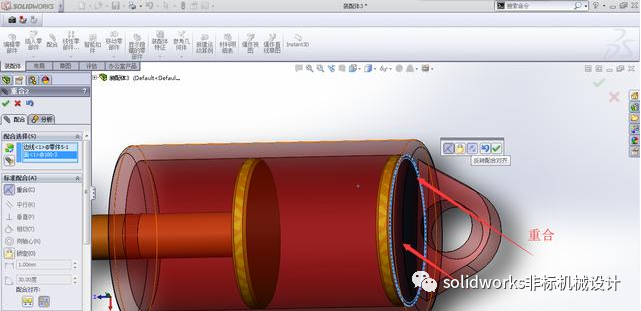

4.按住��盘CTRL+SHU表左键，**一个零件出来，并配合 同心 重合，如下图所示：

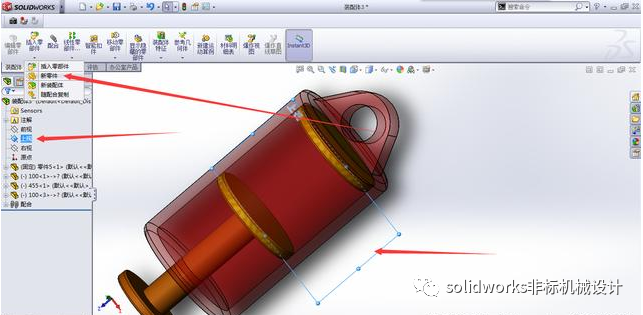

5.选择“上视基准面”，点击“新零件”，如下图所示：

6.弹出提示，点击取消，如下图所示：

7.选择零件体，确定，如下图所示

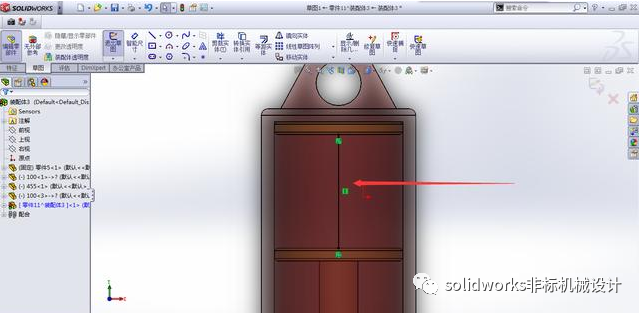

8.绘制图中草图，然后退出草图，如图所示：

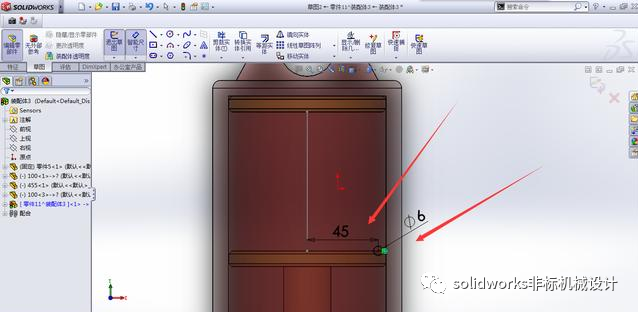

9.再选择“上视基准面”，绘制如下草图，然后退出草图，如下图所示：

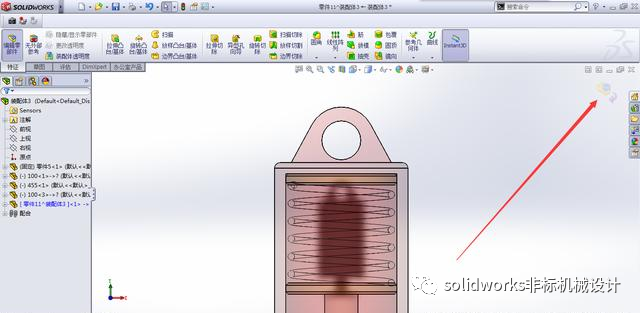

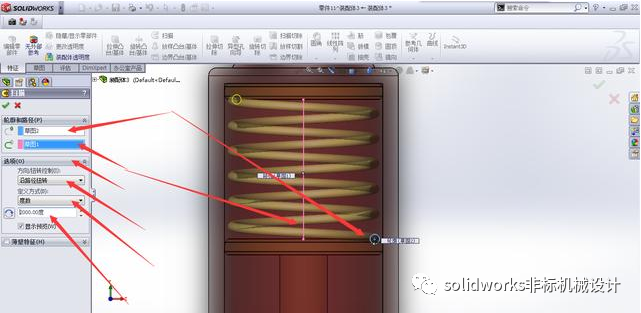

10.选择“��描”，进入设置，按图中参数设置，然后确定，并退出编辑零部件，如下图所示：

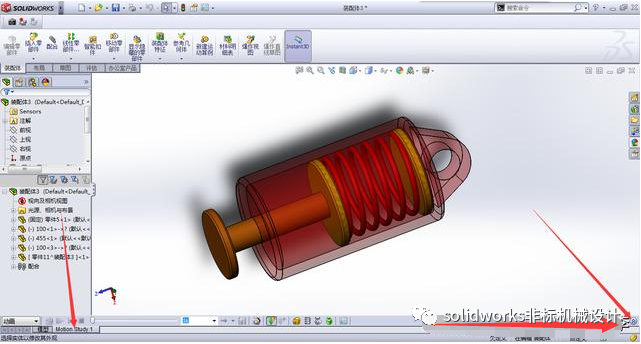

11.进入动画制作，按下面步骤制作，如下图所示

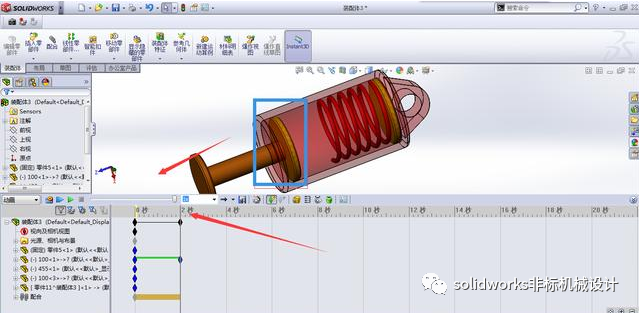

12.把时间轴拖到2秒处，再把蓝色框内的零件向左边移动，如下图所示：

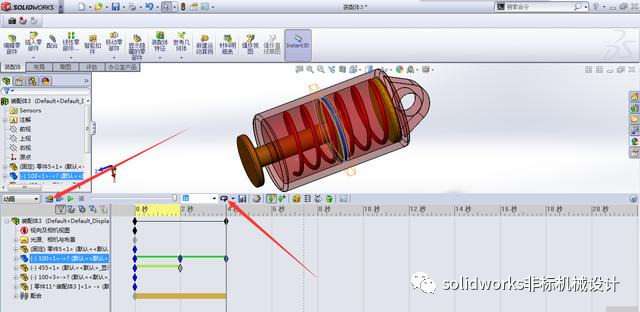

13.再把时间轴拖到4秒处，将蓝色框内的零件向右拖 动，如下图所示：

14.选择播放模式：循环，点击计算，如下图所示：

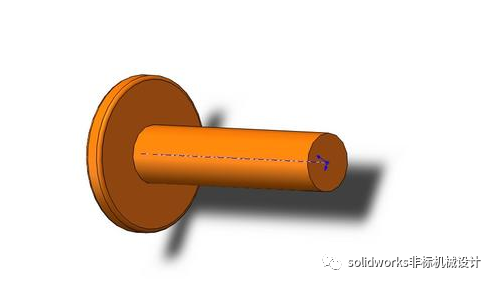

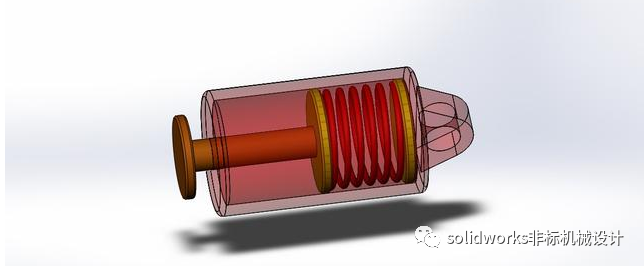

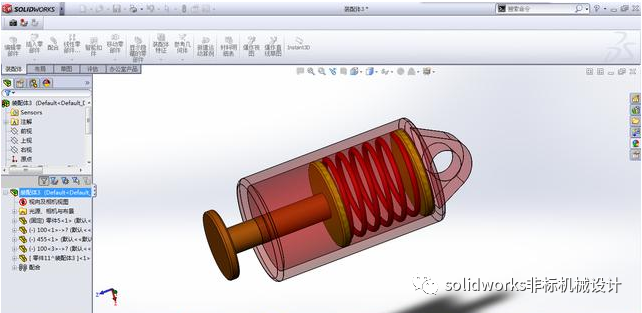

15.完成动画制作，如图所示：
