UG建模挑战：打造精致蚊香模型

建模步骤一：

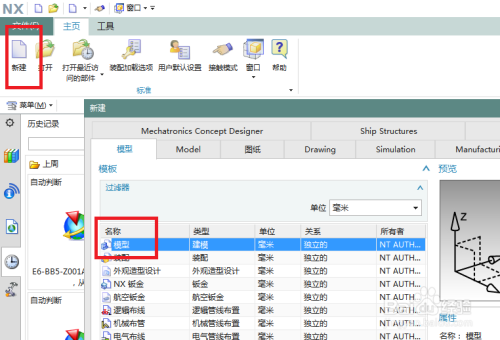

打开UG10.0软件，执行【新建——模型——确定】步骤，新建一个空白的模型文件。

建模步骤二：

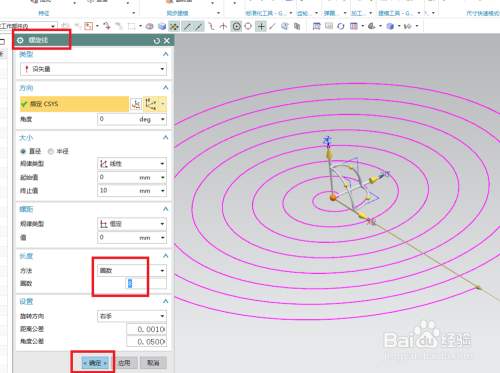

执行【菜单——插入——曲线——螺旋线】，激活螺旋线命令，然后在螺旋线对话框中设置具体参数，大小：直径，规律类型为线性，起始值0，终止值10，螺距：规律类型为恒定，值为0，长度：方法为圈数，圈数为8，然后就可以看到螺旋线变成了涡状线，然后点击确定，完成“涡状线”的创建。

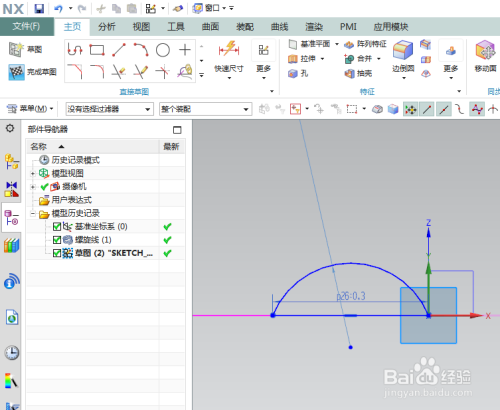

建模步骤三：如图所示，首先点击工具栏中的草图图标，激活草图命令，然后点击基准坐标系中的YZ平面，然后就在创建草图对话框中点击确定，然后就如下图进入到草图工作环境，然后在默认的轮廓命令状态下画一条水平直线段，然后激活圆弧命令，以水平直线段的两端点为圆弧的端点画一个目测合适的圆弧线段，然后点击完成草图，退出草图，然后看着草图中的轮廓与涡状线的距离、状态，然后双击草图，回来修改草图的具体尺寸，直到看着合适为止。

建模步骤四：

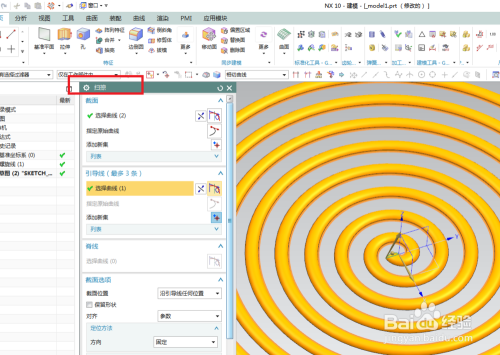

执行【菜单——插入——扫掠——扫掠】，激活“扫掠”命令。截面一栏选择刚刚画的草图，引导线选择涡状线，看着预览效果，点击确定。

建模步骤五：

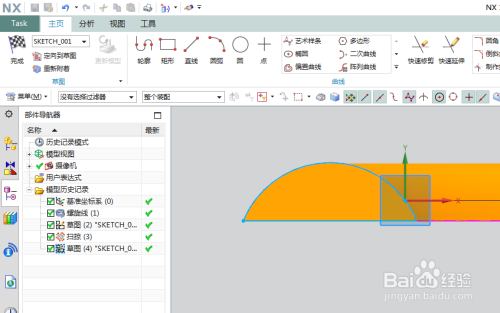

执行【拉伸——实体平面】，然后就直接进入到草图环境，然后激活“投影曲线”命令，将实体的这个圆弧和直线生成；点击“完成草图”退出草图环境了。

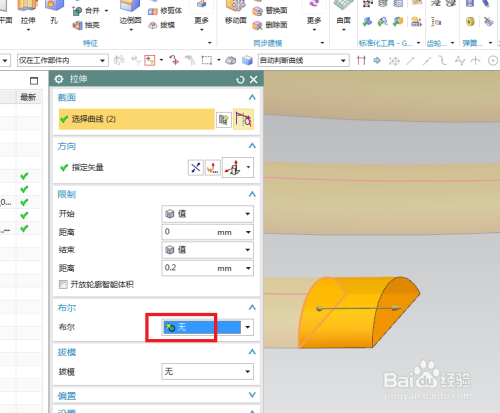

建模步骤六：如下图所示，回到拉伸对话框，设置布尔无，然后看着预览效果设置拉伸的高度，也就是这里的限制，最后点击确定，完成模型的创建，后面就是上色的事情了。

建模步骤七：

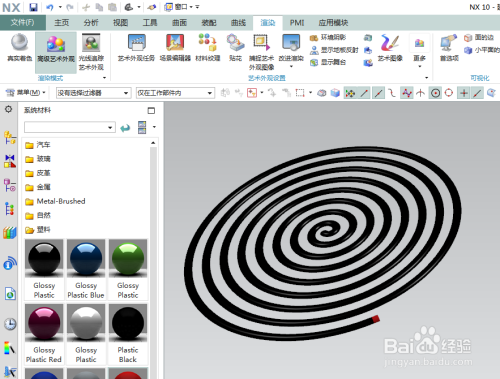

将基准坐标系隐藏掉，，将显示设置为“着色”，---高级艺术外观，----选择黑色和红色两种效果，分别指定给扫掠特征和拉伸特征。

本文的造型方法来源于互联网公开资料，仅作为学习参考。
