SolidWorks 3D建模教程：打造管道止回阀

管道止回阀

 # 建模步骤 #


1. 在<前视基准面>上画草图；

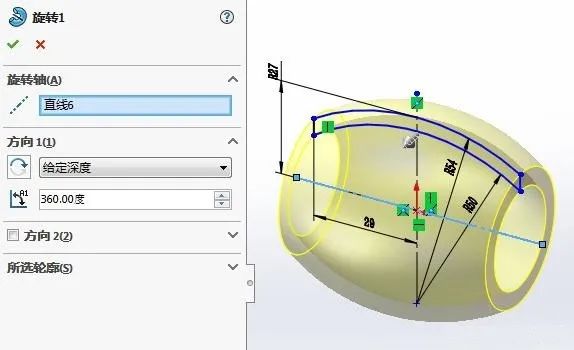

2. 旋转；

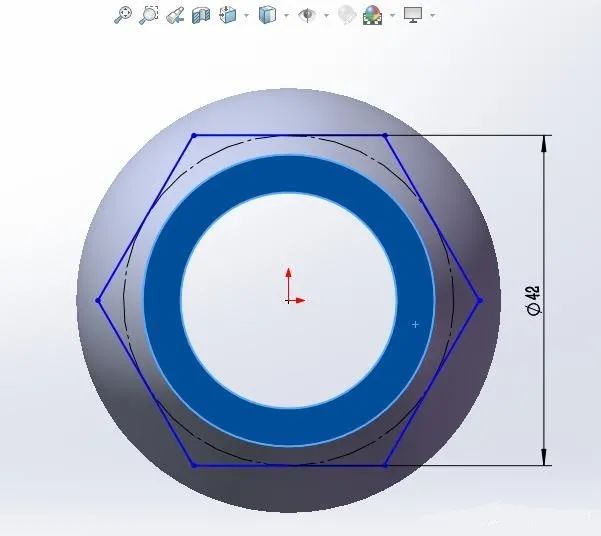

3. 在<蓝色面>上画六边形，内切圆直径为42mm；

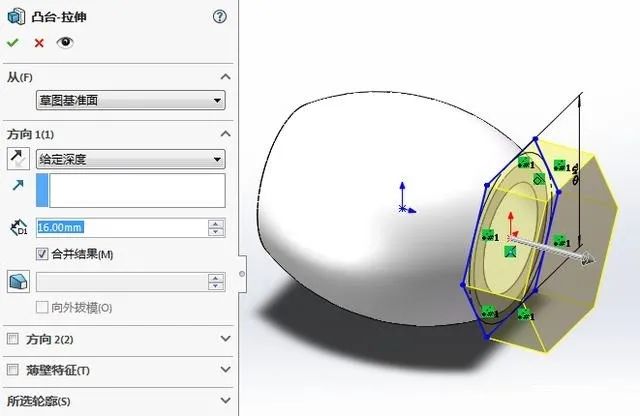

4. 凸台拉伸，高度16mm；

5. 在<蓝色面>上画一个点，点和坐标系原点重合；

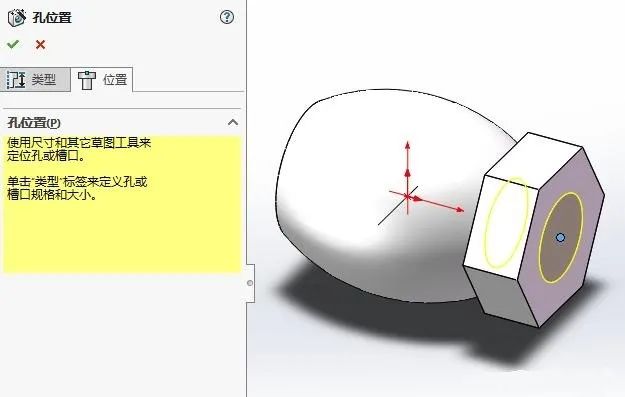

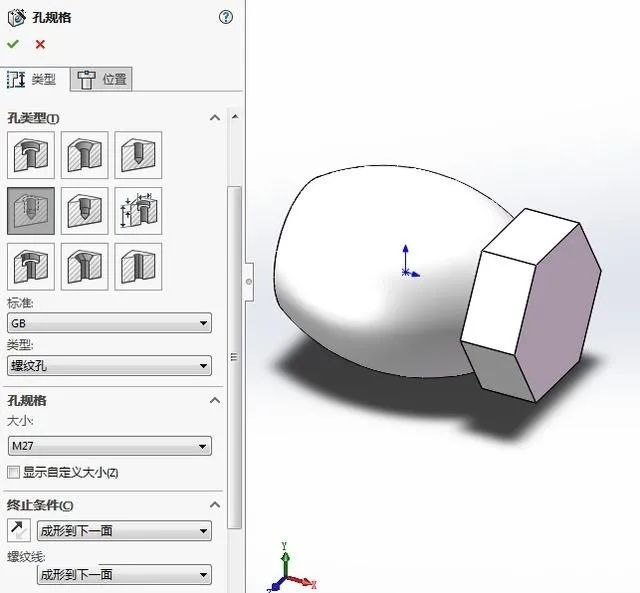

6. 添加螺纹孔M27，螺纹孔位置为草图绘制的点；

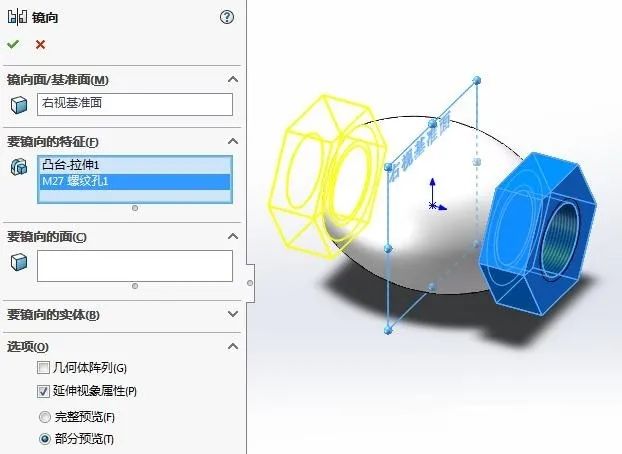

7. 镜像，镜像面为右视基准面；

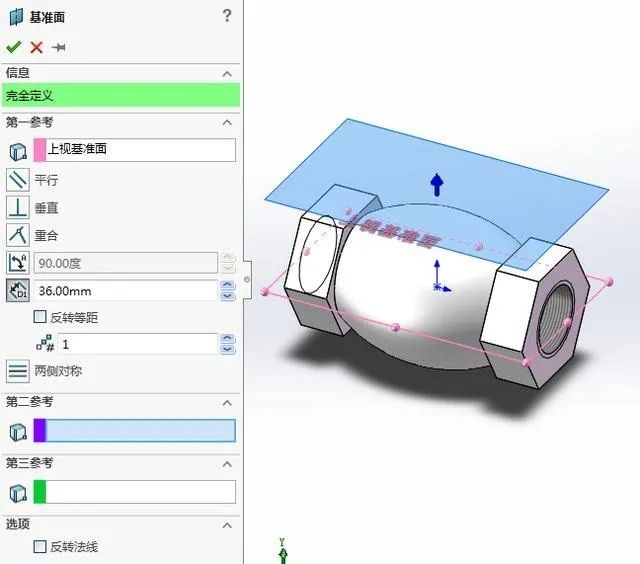

8. 建立基准面，参考面为上视基准面，距离为36mm；

9. 在<基准面>上画两个圆，直径分别为45mm、48mm；

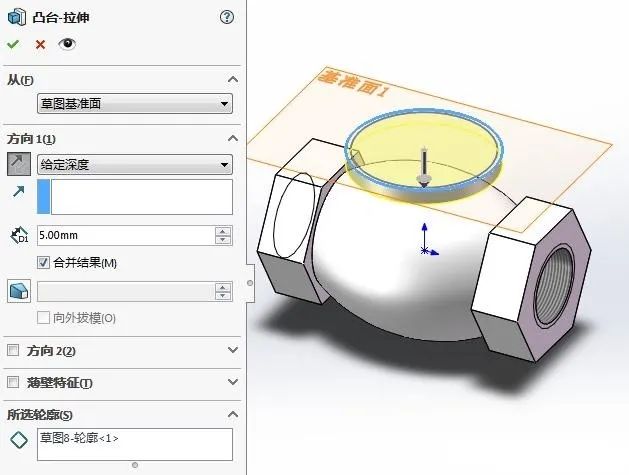

10. 凸台拉伸，从草图基准面反向拉伸，高度为5mm，所选轮廓为直径48mm的圆；

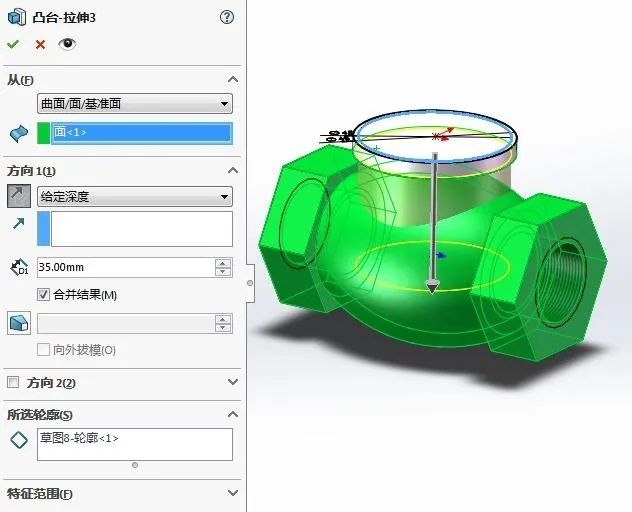

11. 凸台拉伸，从直径48mm的圆柱下端面反向拉伸，高度为35mm，所选轮廓为直径45mm的圆；

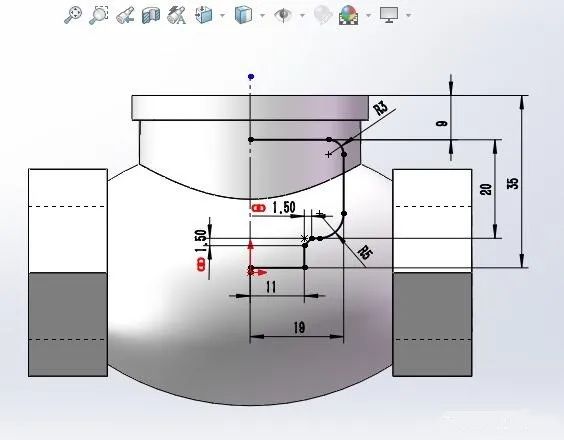

12. 在<前视基准面>上画草图；

13. 切除旋转；

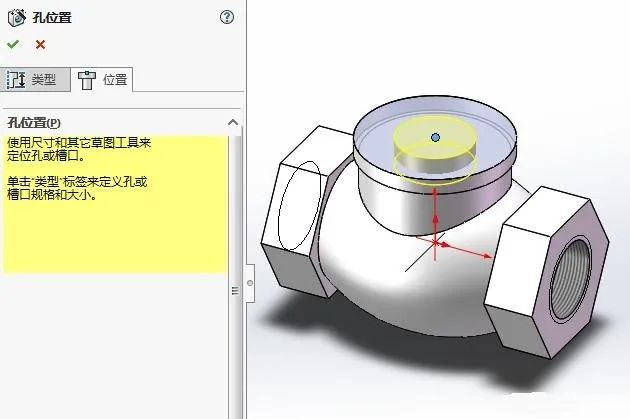

14. 添加M27的螺纹孔，孔深15mm，螺纹线深12mm，孔位置是直径为48mm的圆心；

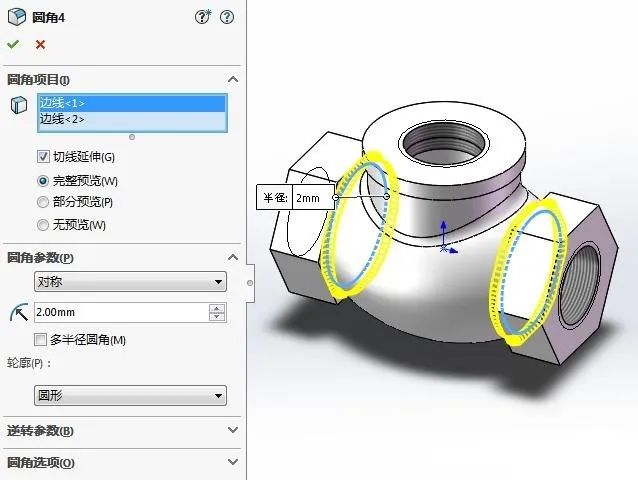

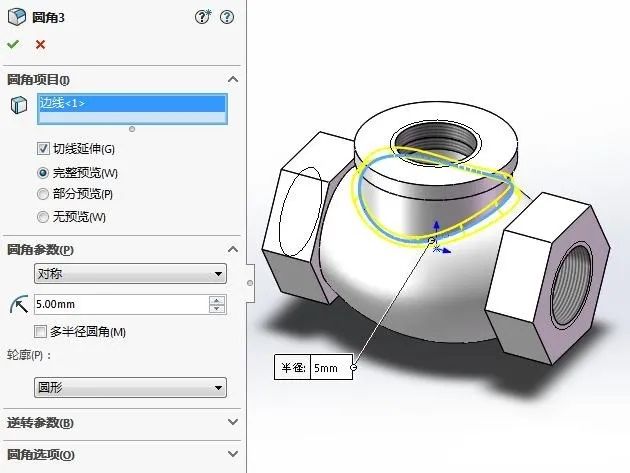

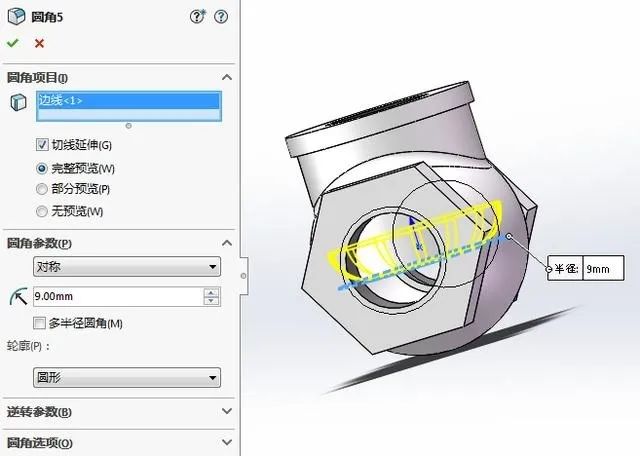

15. 圆角，半径分别为5mm、2mm、9mm；

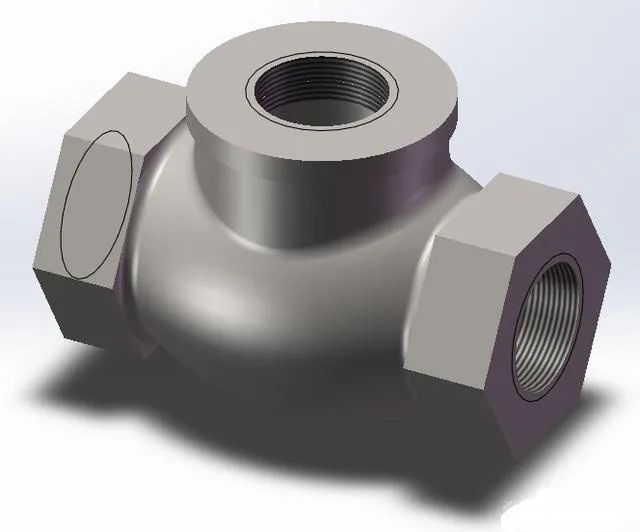

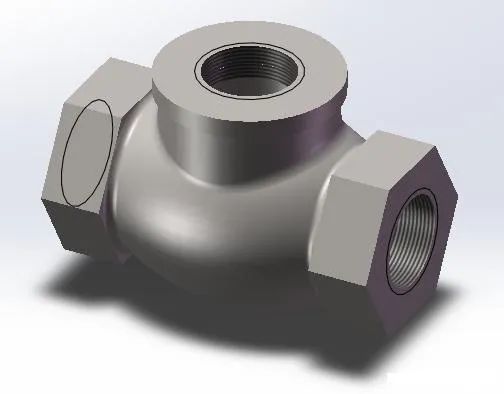

16. 修改外观，完成。
