SolidWorks焊件设计实例：打造稳固方形管桌子

建模步骤

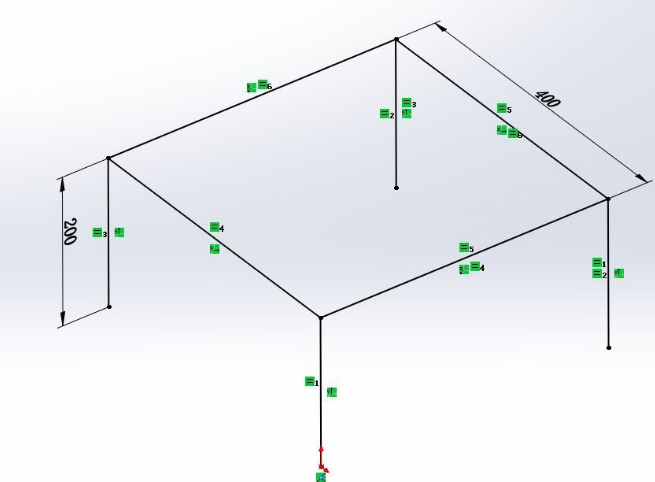

1.草绘3D草图。按Tab键在三个平面之间切换。

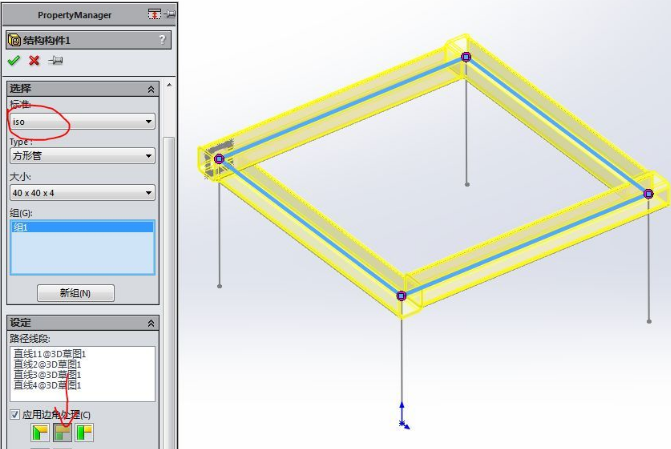

2.结构构件，方形管：40*40*4 ；点4条蓝色线。边角处理：终端对接1 。

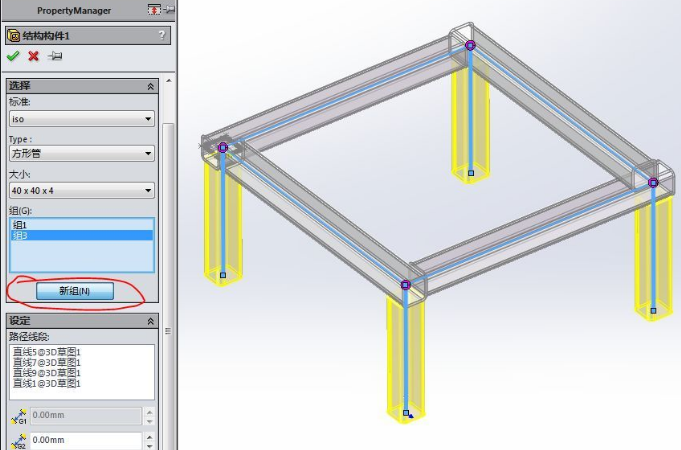

点新组，在点4条竖直线

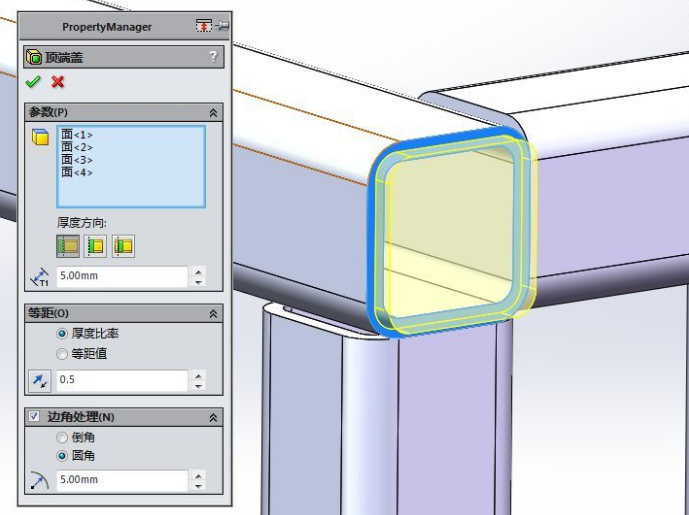

3.顶端盖，选4个蓝色面，圆角半径5 。

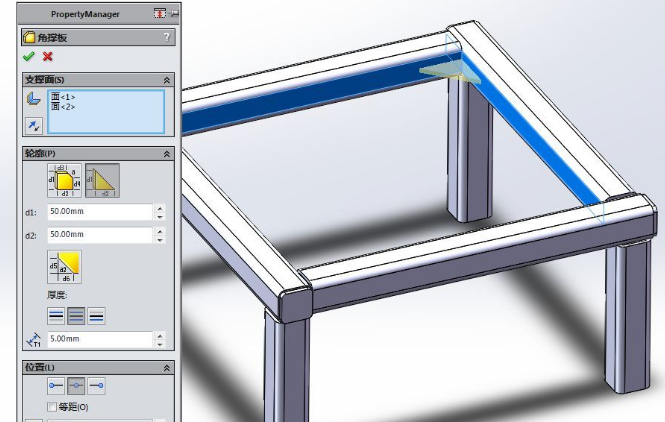

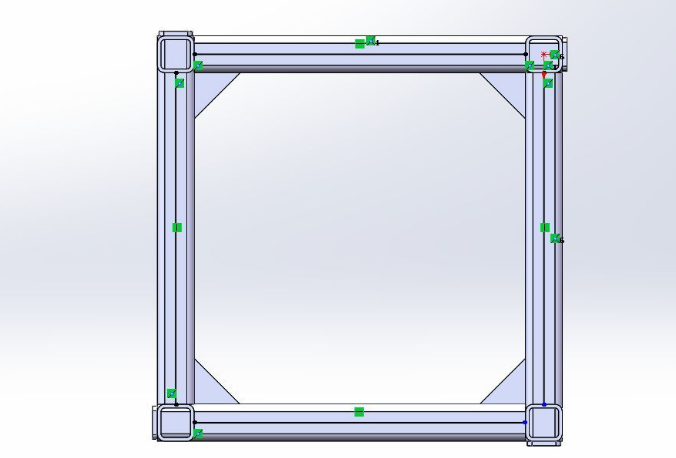

4.角撑板，50*50*5 。

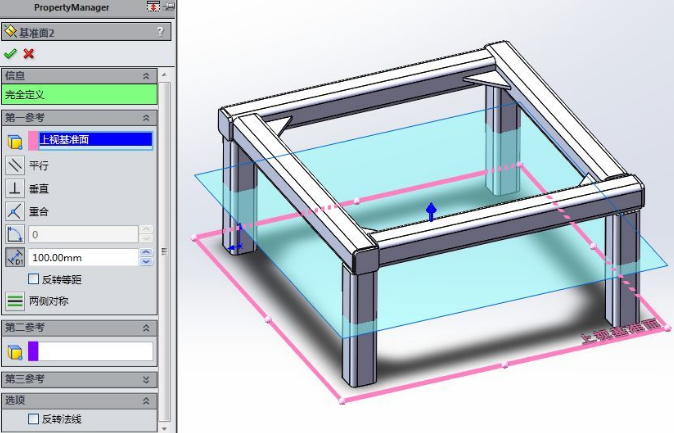

5.新建基准面，距离上视基准面100 。

6.在新基准面上草绘4条线。

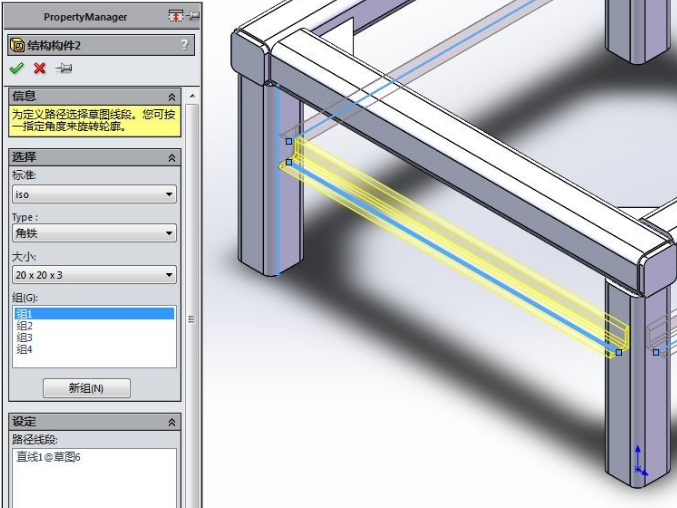

7.结构构件。角铁：20*20*3 ；每条线一个组。

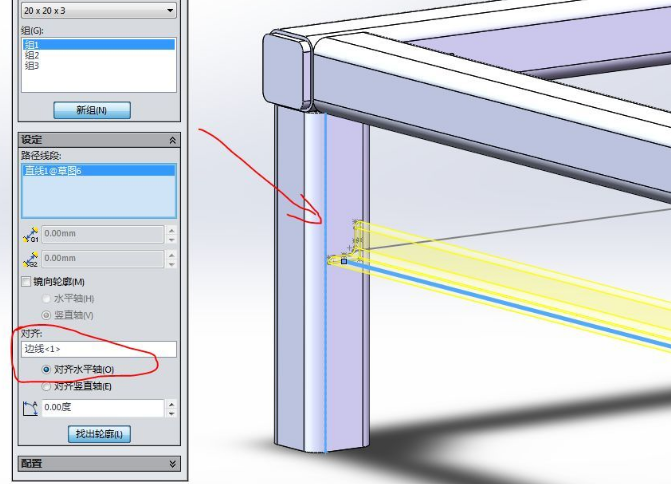

默认角铁方形是向内的，可以用对齐边线来调整，也可以输入角度调整

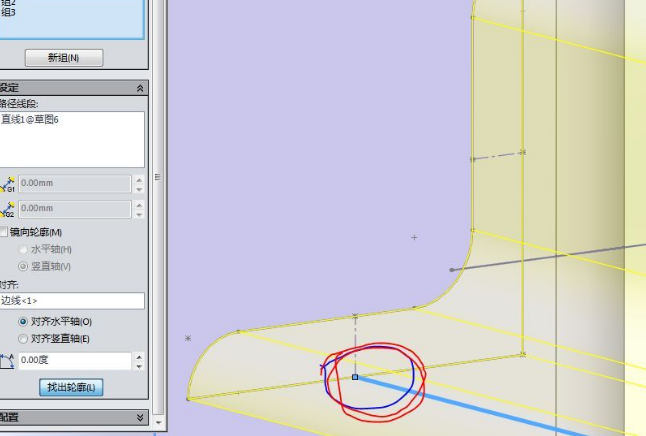

点找出轮廓，再点图中的端点

新组，输入90度也可以调整方形

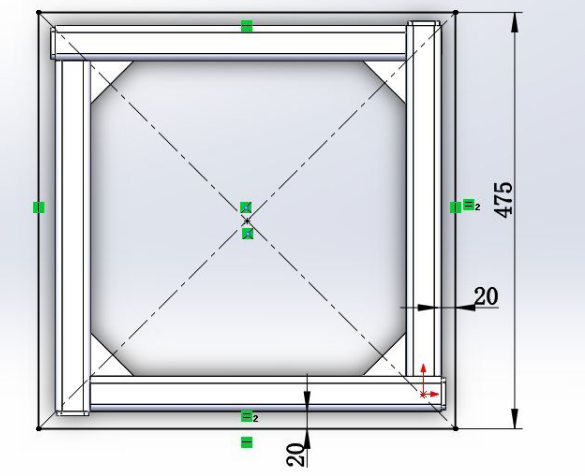

8.在方钢顶上草绘正方形。

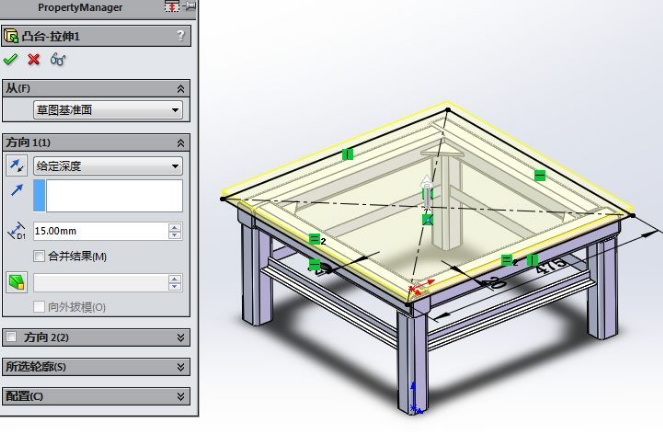

9.拉伸15 。

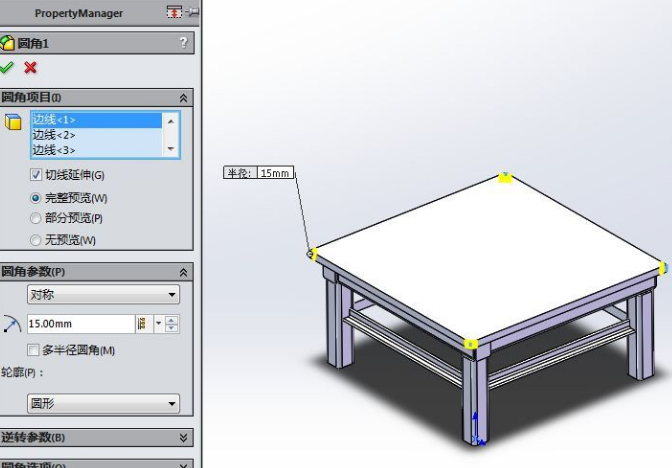

10.圆角15 。给边缘也添加个圆角。

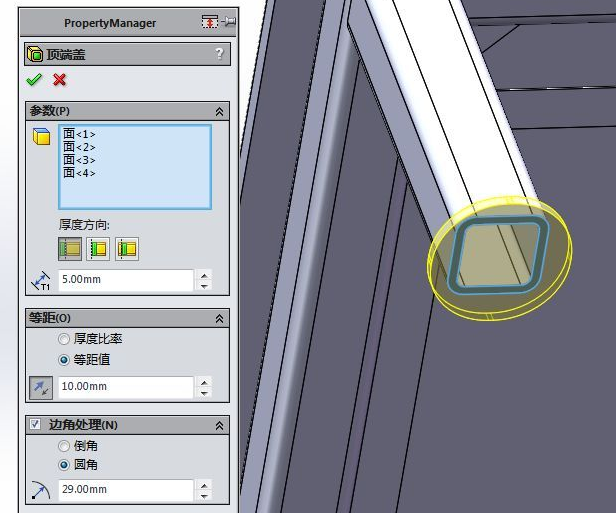

11.顶端盖，点蓝色面，4个 。向外等距10，圆角半径29 。

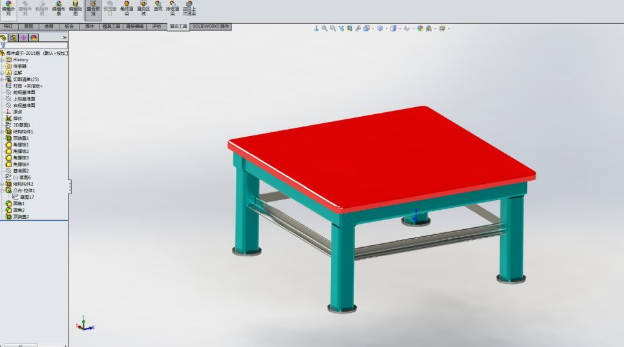

12.完成
