Solidworks建模：打造显示器VESA孔支架的零件设计

一、满心欢喜，买来显示器支架臂

显示器支架臂看着真香，为了颈椎我想买一个装上。

显示器支架到手了好开心，支架臂装到桌子上才发现，显示器不支持，没有vesa孔。

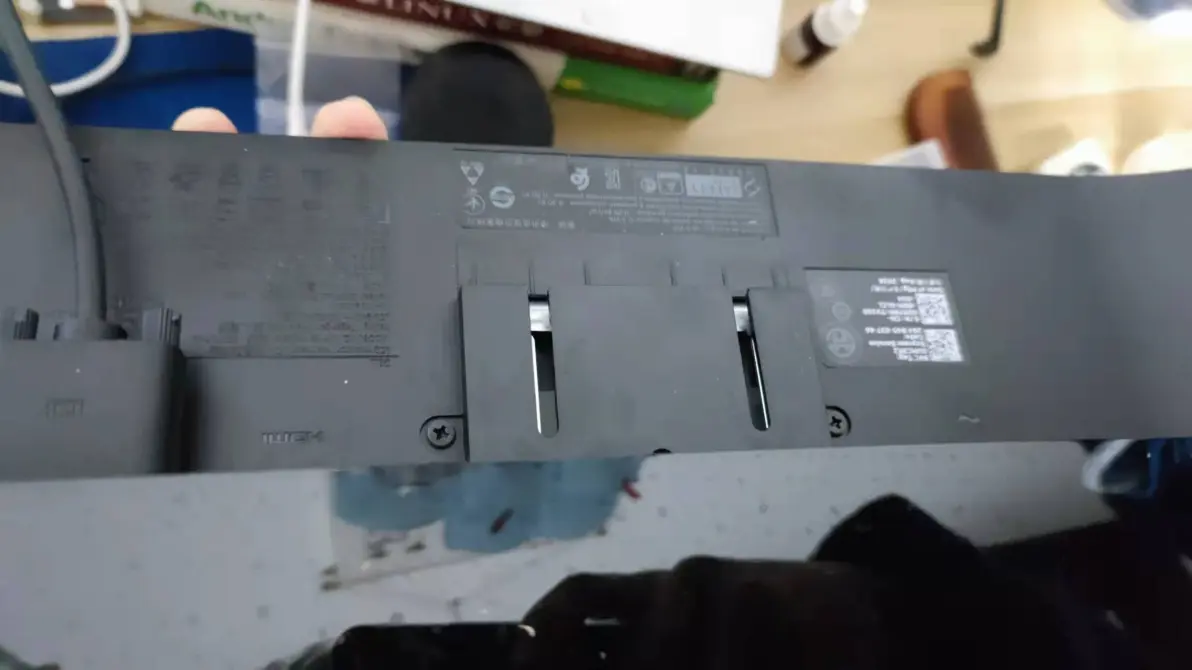

我的显示器型号是Dell的SE2717H，它的背后支架和孔长这个样子

背后的孔

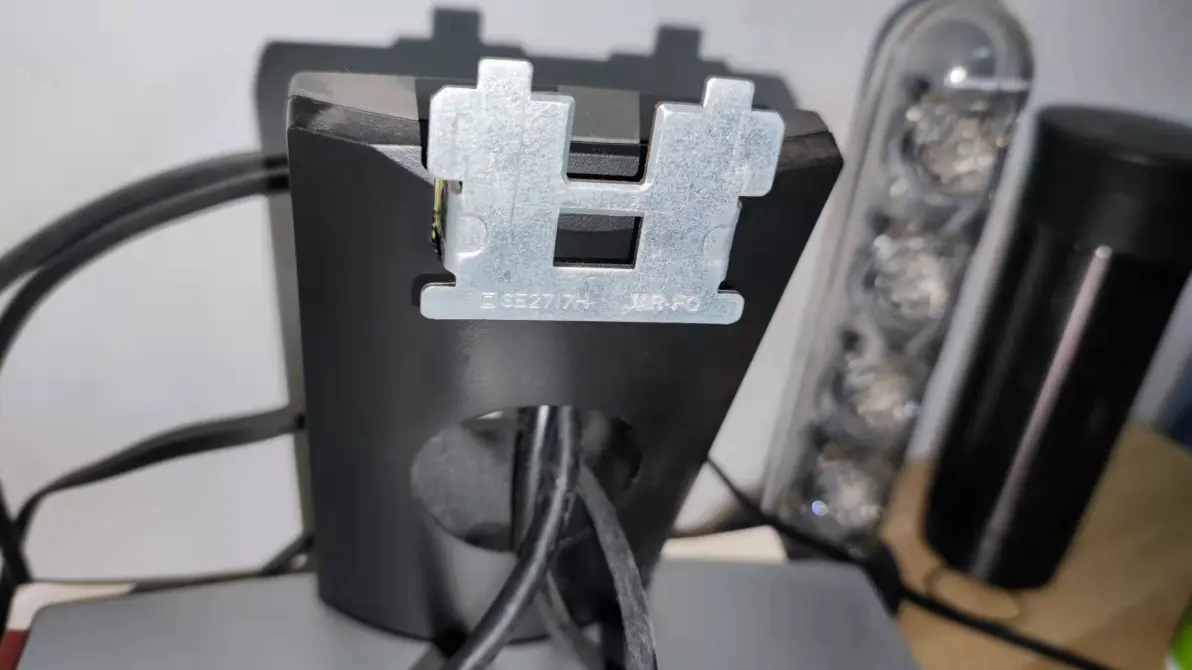

原装支架，插片式

二、接口不对，求助某宝

我。。。。开始求助号称万能的某宝

不就是个插排转vesa接口板子嘛，必须有。

不负众望，几经周折找到了一家店，有dell显示器的转换板子，发过去显示器图片和型号后。盼望着，盼望着，转接板终于到了。

请看，它来了：

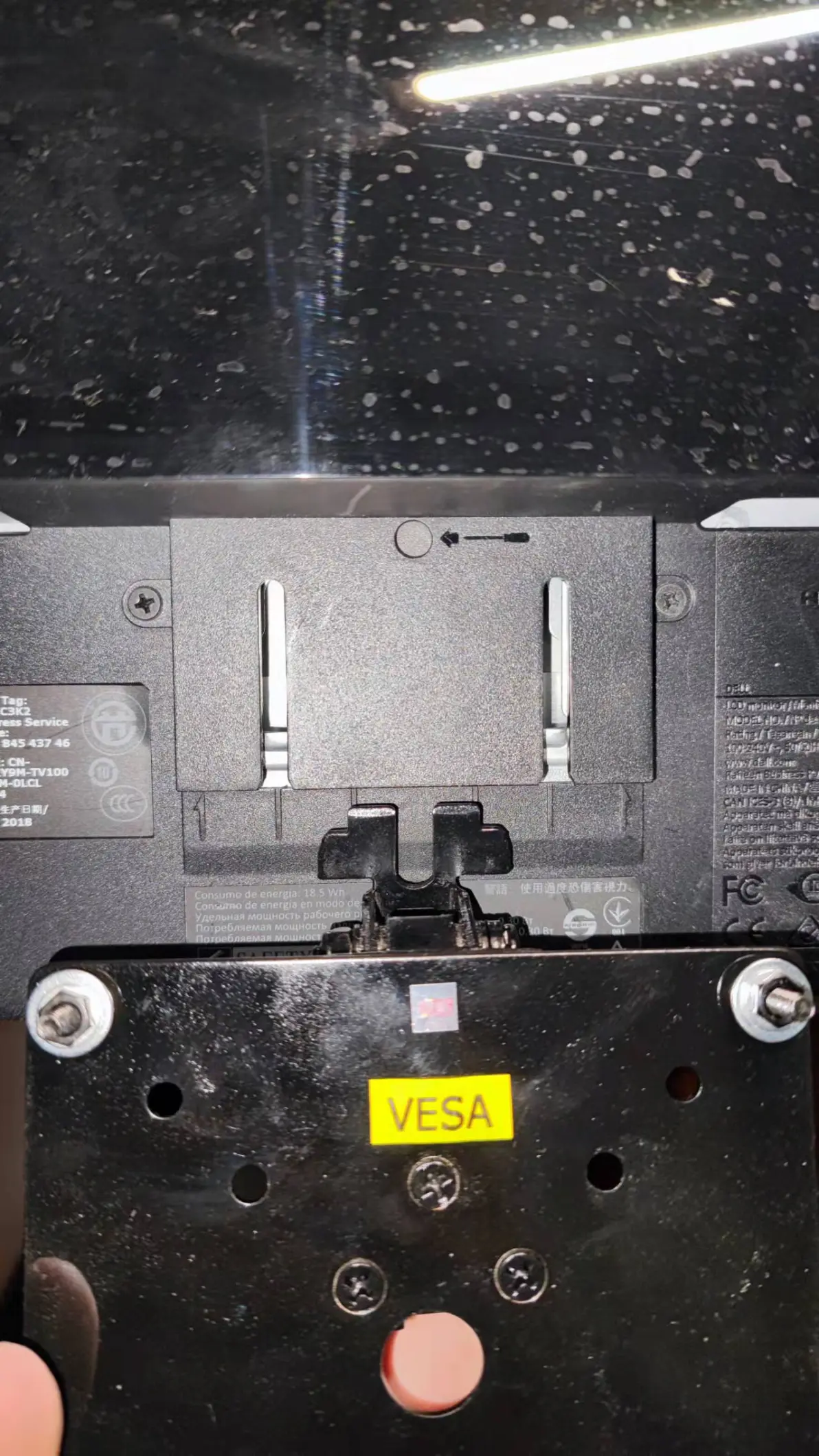

看着像，大小差距有点，一言难尽

求此时我心里的阴影面积，找来找去，再没发现合适的。

心中突然响起了

• 一首歌：你是我的，小呀小恶魔xxx，天天惹我，还不快乐

错了~~重来

• 一首歌：没有枪，没有炮，我们来自己造

三、转变思路，自己动手丰衣足食

毕竟，大一学过工程制图，做过锤子。。。。然后就没有然后了。

锤子之后从来没画过一个图，对机械制图的水平，就是个“锤子”，是个锤子

梳理一下，至少需求还是明确的，我想要这么个东西：

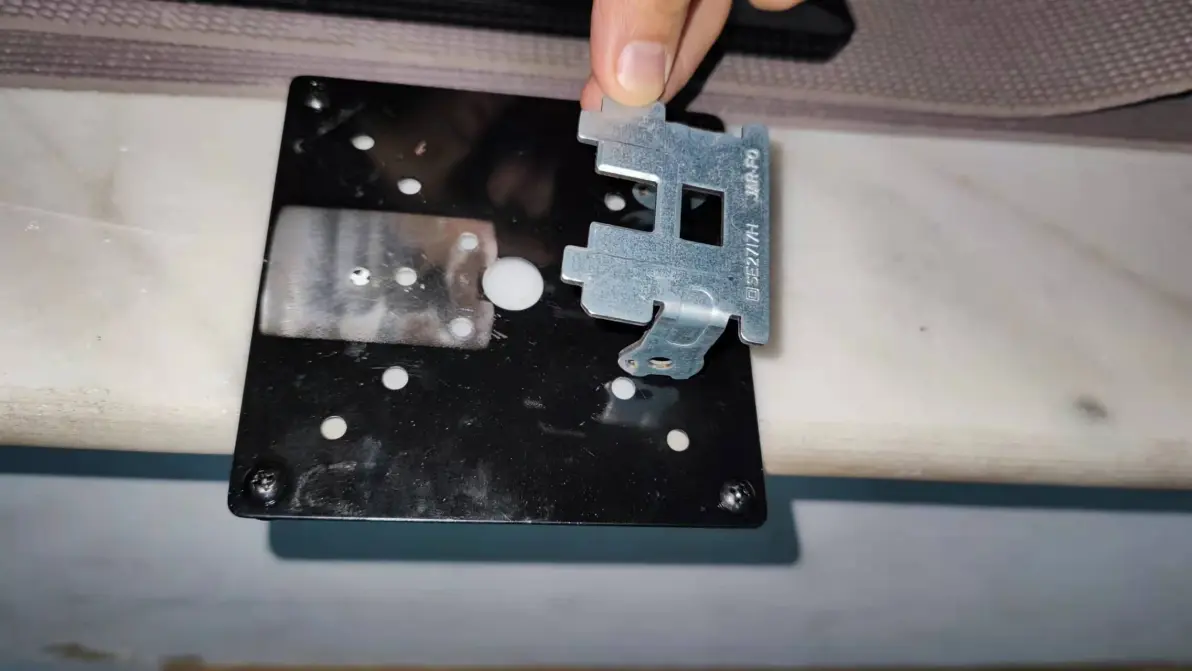

对，就是他俩拼在一起

插一句，中间还买过角铁，想把他们搞在一起，结果。。。上面那个插片只有一个螺丝孔，固定不住，算了，说多了都是泪，插一句完毕

来吧，画个图；某度了一下，画图最后选用solidworks；

一边看教程一边画，

顺手拆掉原来的支架，比着测量个尺寸。

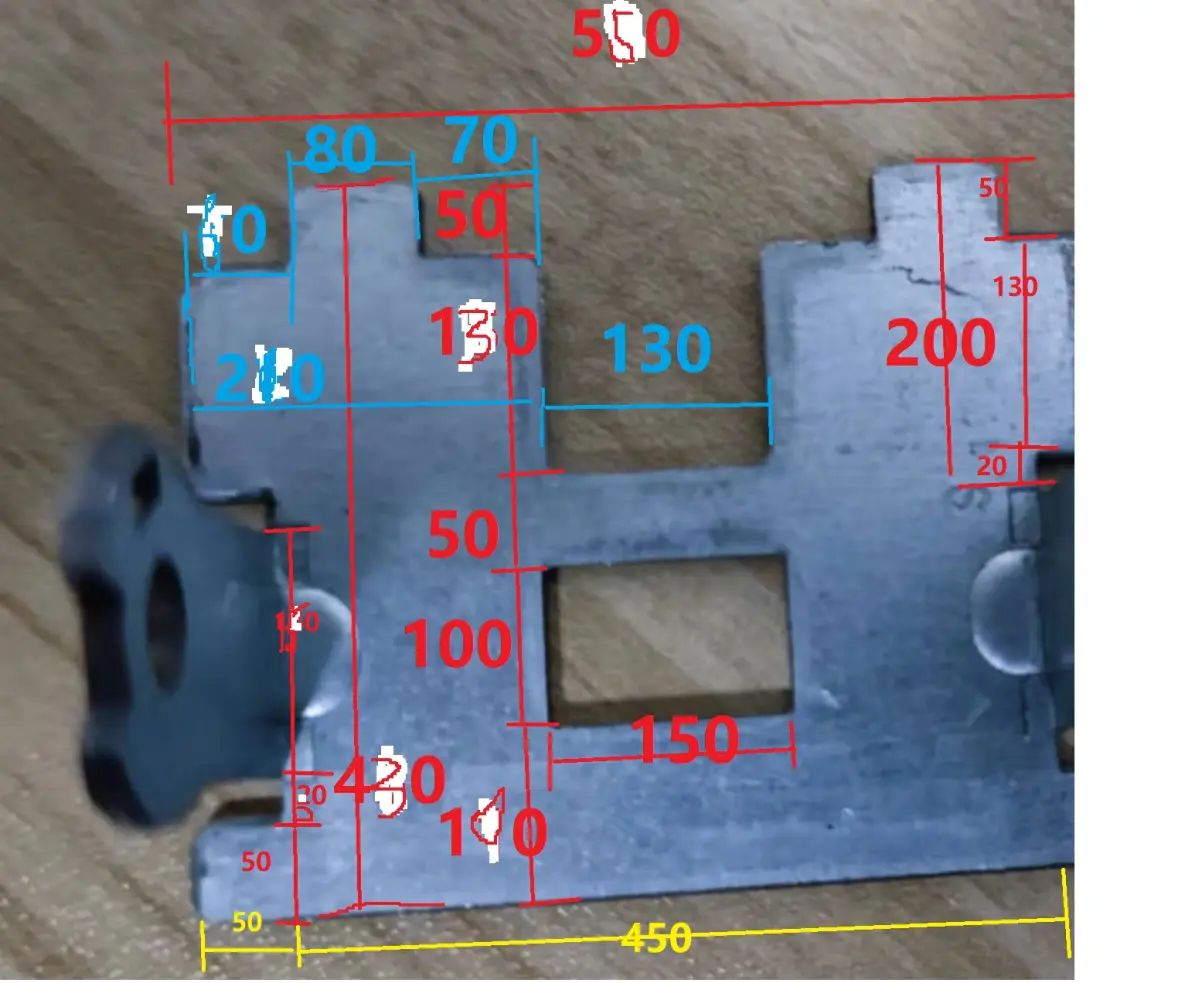

插入一张灵魂尺寸图

灵魂画师

细细耕耘，认认真真，仔仔细细，用皮尺（没有直尺），量了又量。

二日后；当当当当，图来了：

一个零件，一气呵成

图来了

继续某宝，找到五金制作的店家；大作奉上，得到答复：

• 店家：转个2D的给我，
• 我：转，这就转
• 店家：这个做不了。。。
•  一脸懵逼。。。

算了，不懂就问吧，周边找“专业人士”打听下，这是为啥？

• 专业人士：你这个，要焊接，出三个零件图，再来个装配图。
• 应该这样，这样。。。。

  聪明如我，

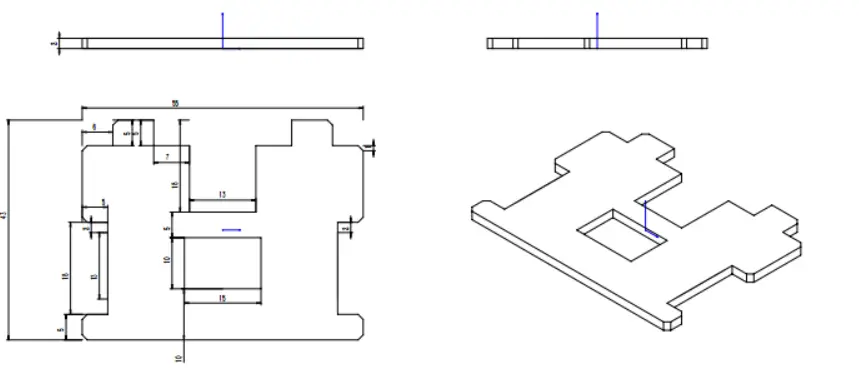

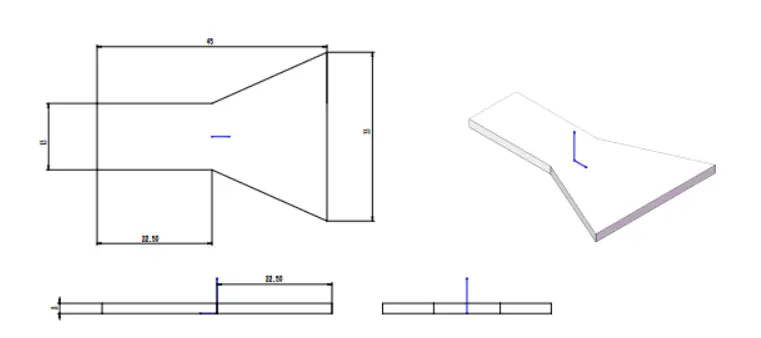

零件1



零件2

零件3

装配图，金属弯折+焊接

这次店家心悦诚服，报出价格：这个我接，220元两个；

• 我：老板，就要一个
•  老板：150。
• 我：成交
• 我：要2个（mm）厚的，金属受力处要弯折后再焊接；对了要不锈钢；对了，还有，我着急要
• 老板：你丫，不早说

四、东西到了

切切威威的打开快递，开心开心，比那啥都开心。

造物的快乐

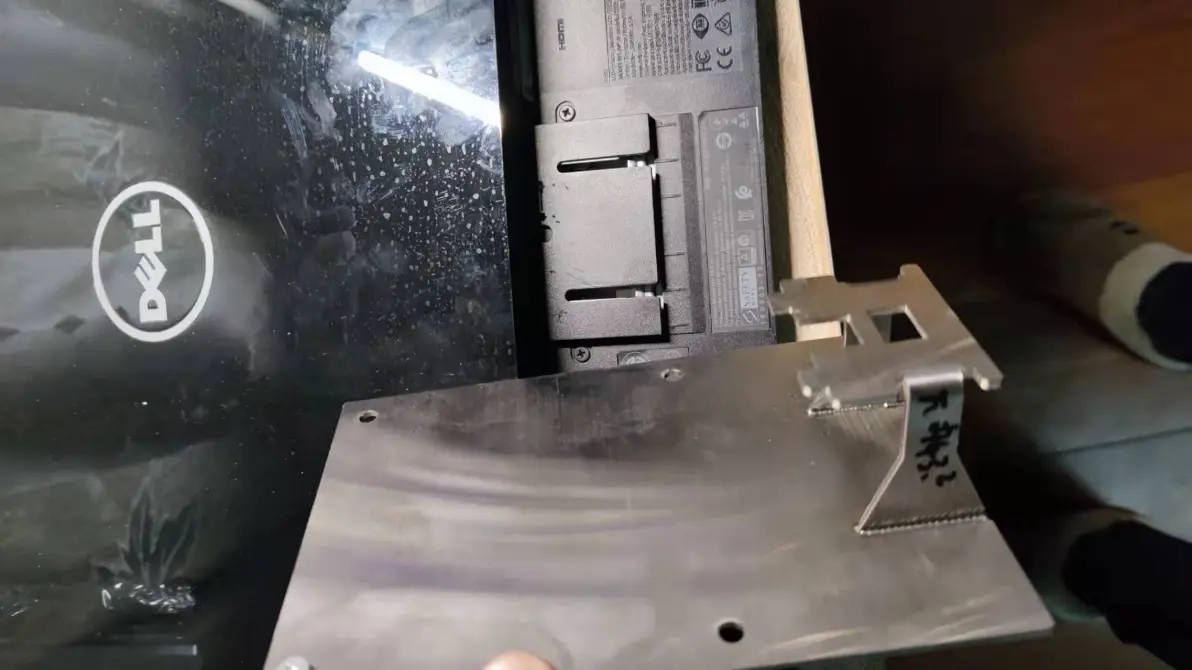

嘻嘻，到了

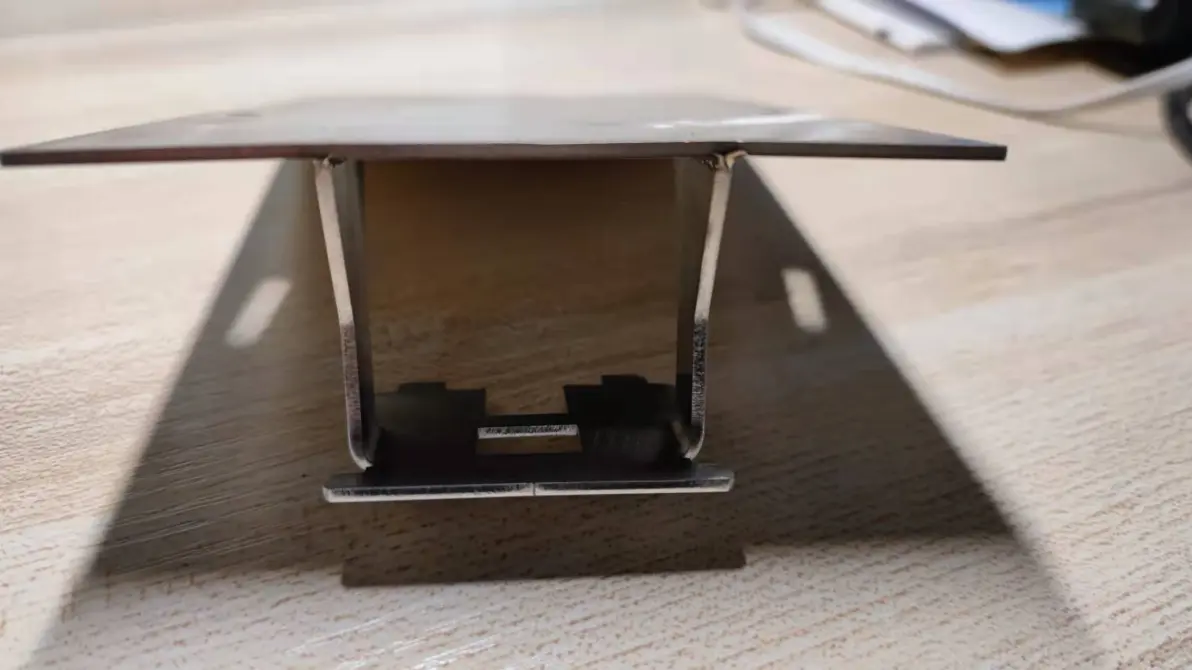

确实，弯折的

到底还有“卡崩一声”，舒服

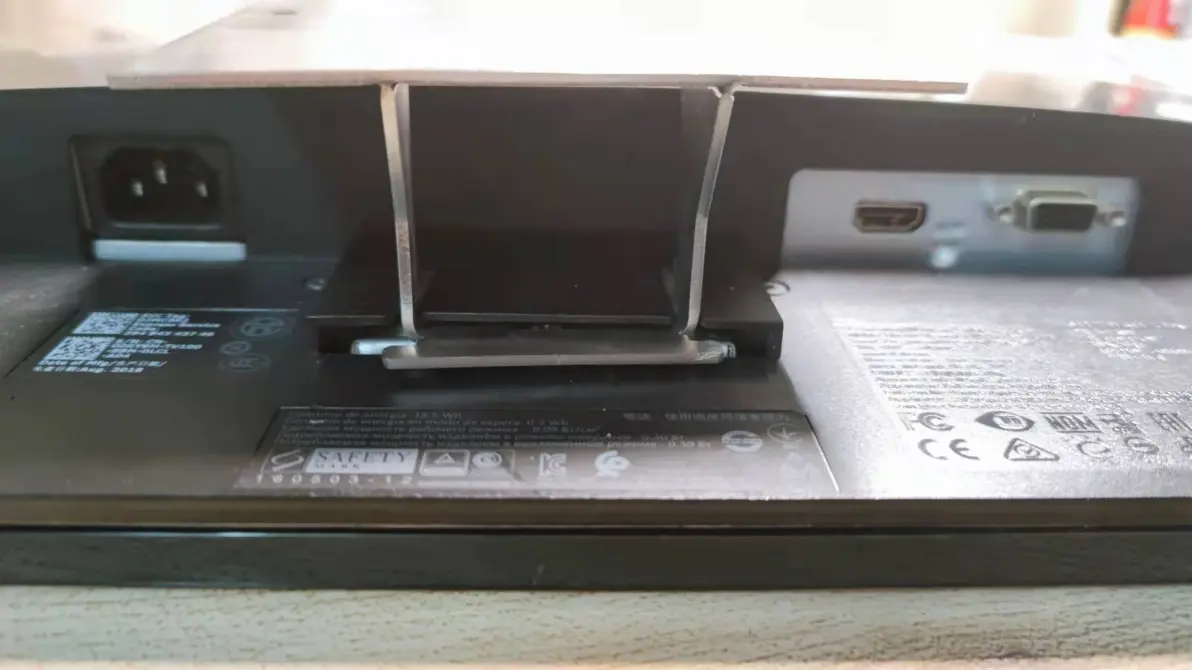

是这样的，请无视桌上杂物

全家福（线还没整理）

五、总结

1. 经济角度看，其实挺亏的：

• 显示器挂闲鱼 预估到手  760-780元
• vesa板子（大小不合适那个） 100块，拆装过它，不能退货了
•  角铁购买（实验失败那个）：20块
• 咱画的，能用的vesa板子，150块
• 人工费： （干活时，咖啡+可乐+空调+泡馍，还有被撸的猫）
• 合计： 1000多吧

     其实，1000元，足够买一个品质更好，带vesa接口的新显示器。

2. 有需求，有动力，顺手学会了画零件和制作的全流程。

        需求是最好的老师

知识+开心，这个无价；还能顺手显摆下

感谢看到这里；

羊兄台

2022/1/22    0：27
