Ansys Fluent 2.5D动网格应用实战案例

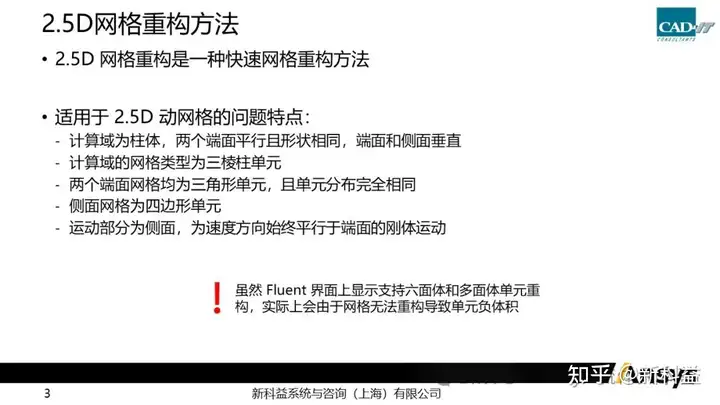

‐ Ansys Fluent 2.5D网格重构是一种快速网格重构方法。

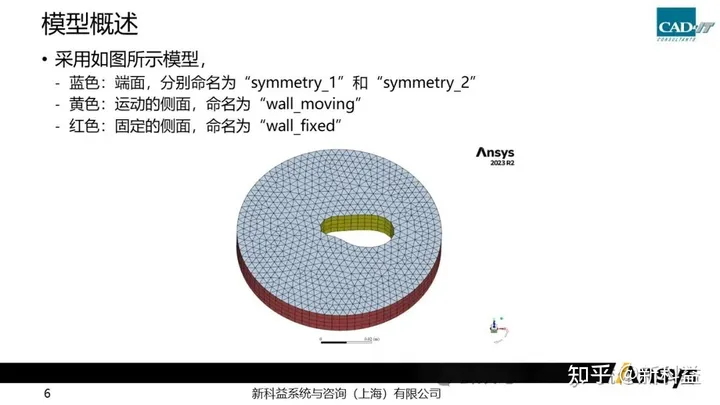

‐ 适用于 2.5D 动网格的问题特点：计算域的网格类型为三棱柱单元计算域为柱体，两个端面平行且形状相同，端面和侧面垂直；两个端面网格均为三角形单元，且单元分布完全相同；运动部分为侧面，为速度方向始终平行于端面的刚体运动。

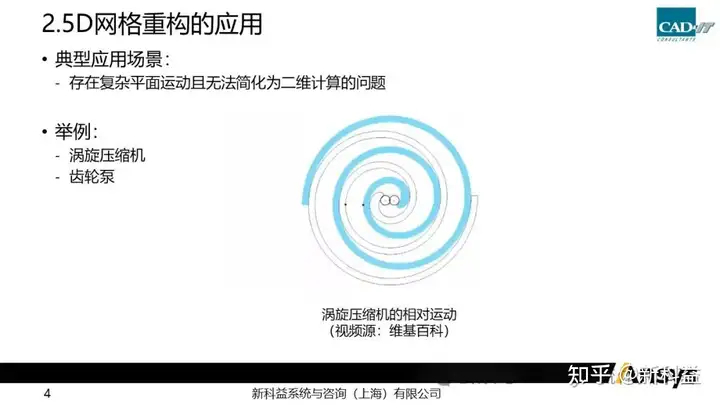

‐ 典型应用场景：存在复杂平面运动且无法简化为二维计算的问题。

‐ 本文末尾提供了案例文件的下载链接。

02 案例详情

案例中所有文件下载链接如下：

https://pan.baidu.com/s/1h3PiHZKSkPy-kesrPkE-5Q?pwd=xhi1

提取码: xhi1
