当前位置：服务支持 >  软件文章 >  FLUENT动网格案例：悬臂梁振动双向流固耦合仿真分析

FLUENT动网格案例：悬臂梁振动双向流固耦合仿真分析

阅读数 1672
点赞 10
article_banner

本算例将悬臂梁振动方向垂直于流体流动方向，不同于前面算例，流动方向平行于振动方向。更特殊的是，本算例中悬臂梁的振动是由流体力驱动的，也就是所谓的双向流固耦合分析。流体力驱动悬臂梁运动，而悬臂梁的振动又反过来影响流场参数导致流体力周期变化。

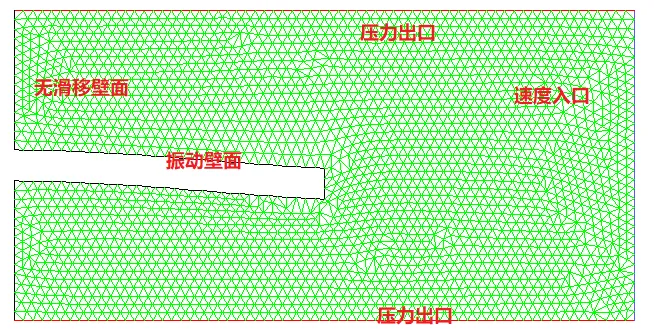

网格模型如图所示

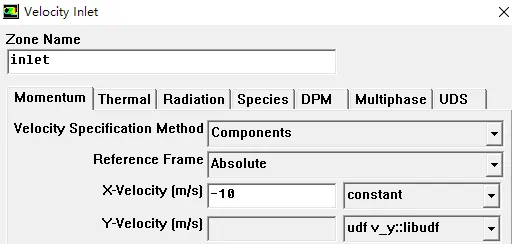

速度入口边界条件为profile定义

FLUENT动网格案例之十六：基于Fluent重生成算法的悬臂梁振动的双向流固耦合仿真分析的图2



  仿真计算结果如下图所示

FLUENT动网格案例之十六：基于Fluent重生成算法的悬臂梁振动的双向流固耦合仿真分析的图3

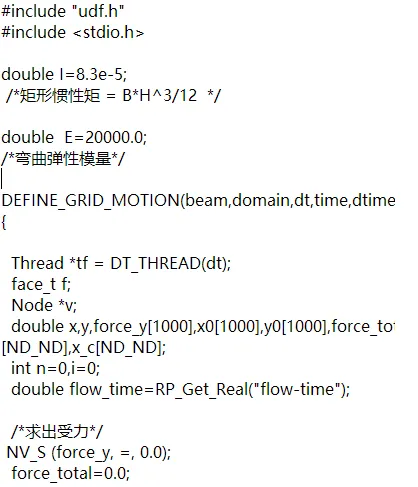

UDF片段

FLUENT动网格案例之十六：基于Fluent重生成算法的悬臂梁振动的双向流固耦合仿真分析的图4

FLUENT动网格案例之十六：基于Fluent重生成算法的悬臂梁振动的双向流固耦合仿真分析的图5

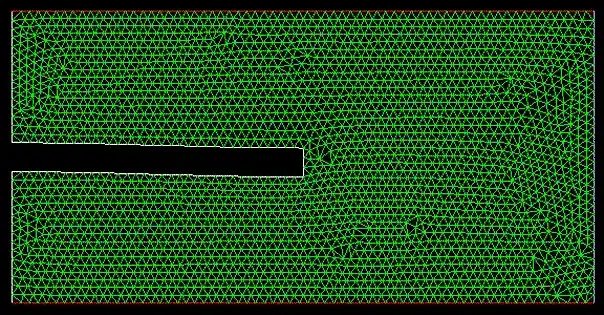

动网格运动

FLUENT动网格案例之十六：基于Fluent重生成算法的悬臂梁振动的双向流固耦合仿真分析的图6


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
