TC与NX常规属性映射技巧

测试版本：Teamcenter11

属性映射指定对应的NX属性资料与TC对象属性之间存在着对应关系。当从NX Part attribute的资料在存档时，回写至对应Item Revision主表单对应值。Item Revision主表单修改保存后，亦可在NX对象(已发布)开启时，自动更新对应的Part attribute值。简单说就是当NX属性发生变化，TC系统对应表单属性同样发生变化。

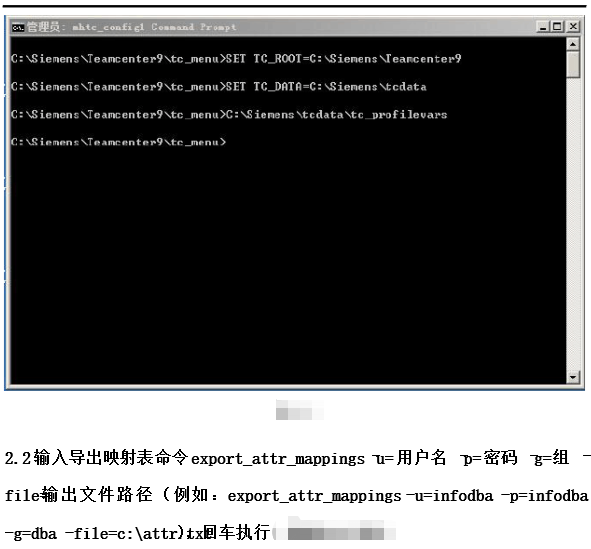

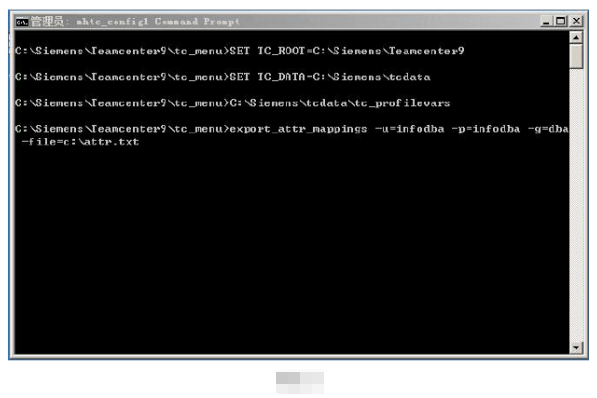

启动TC命令行

　　图1

　　图2

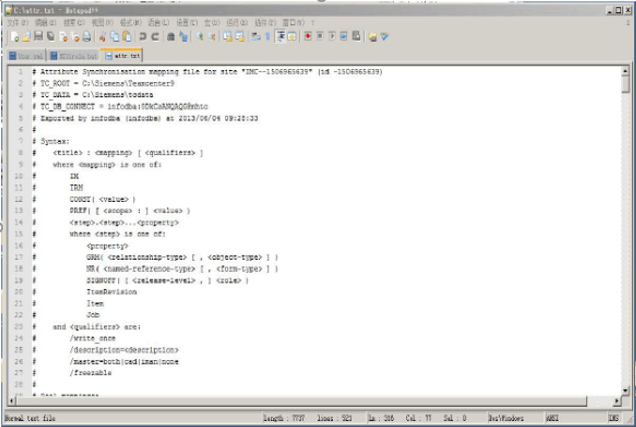

打开导出文件

　　图3

　　图4

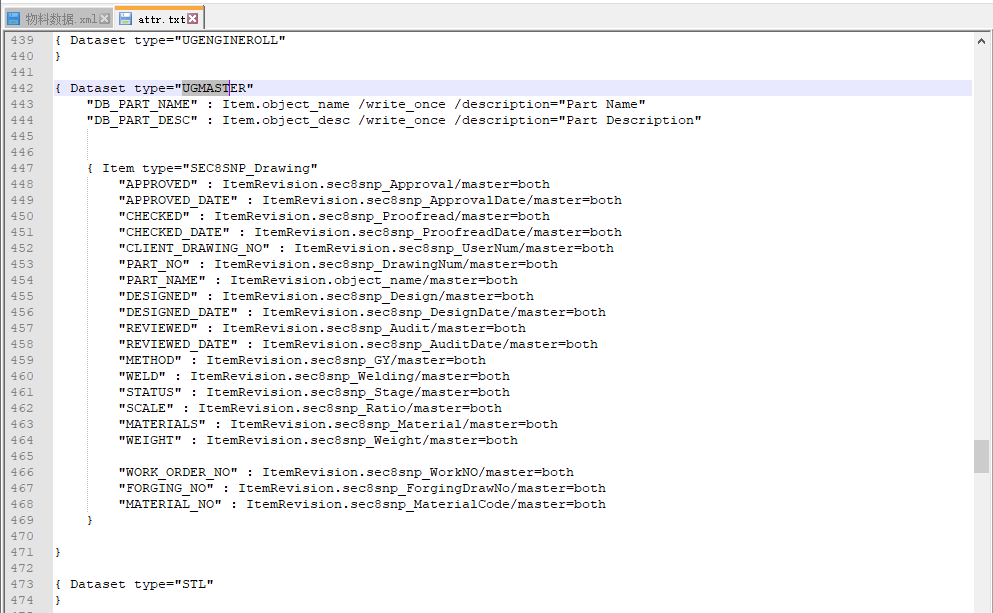

定位到UGMAST 数据类型

　　图5

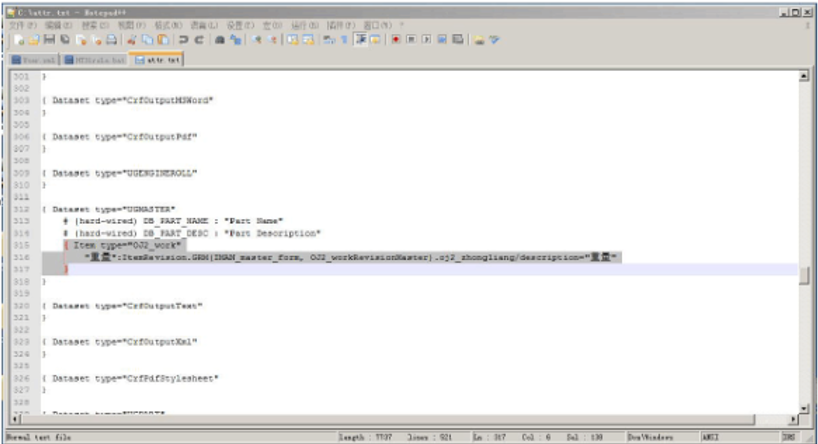

添加属性映射语句

　　图6

注意：

Iten type=”SEC8SNP_Drawing”中Item type=是在BMIDE中建立的Item,如果没有建立则以默认的item类型填写。

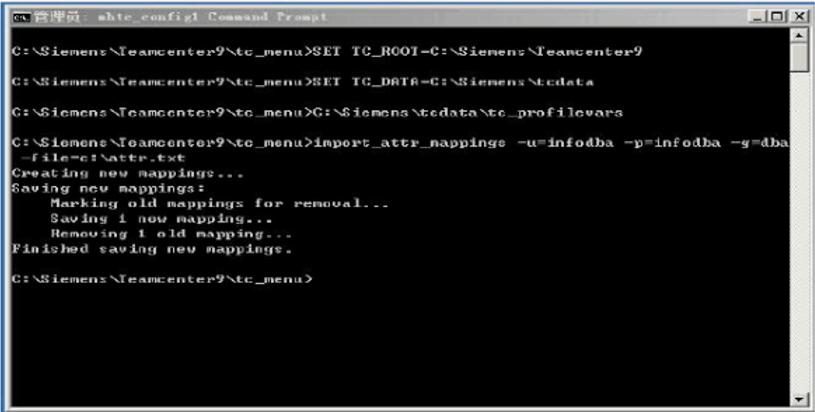

编辑好后保存，启动TC命令行，输入导入映射表命令import_attr_mapping -u=infodba -p=infodba -g=dba -file=映射表实际所在位置\attr.txt
