掌握UG NX 12 观察对象显示功能

在使用UG NX 12建模的过程中，在绘图区中对点、线、实体、特征、线型、颜色以及网格线等对象的编辑或修改统称为对象的操作。本节将介绍对象的观察显示、隐藏对象、删除与恢复对象等相关操作。

观察对象显示

在UG NX 12中，用户可以使用不同的显示方式查看对象，能够很方便地了解对象的各种状态信息。

在UG NX 12中，用户可以通过以下4种方式观察对象显示：

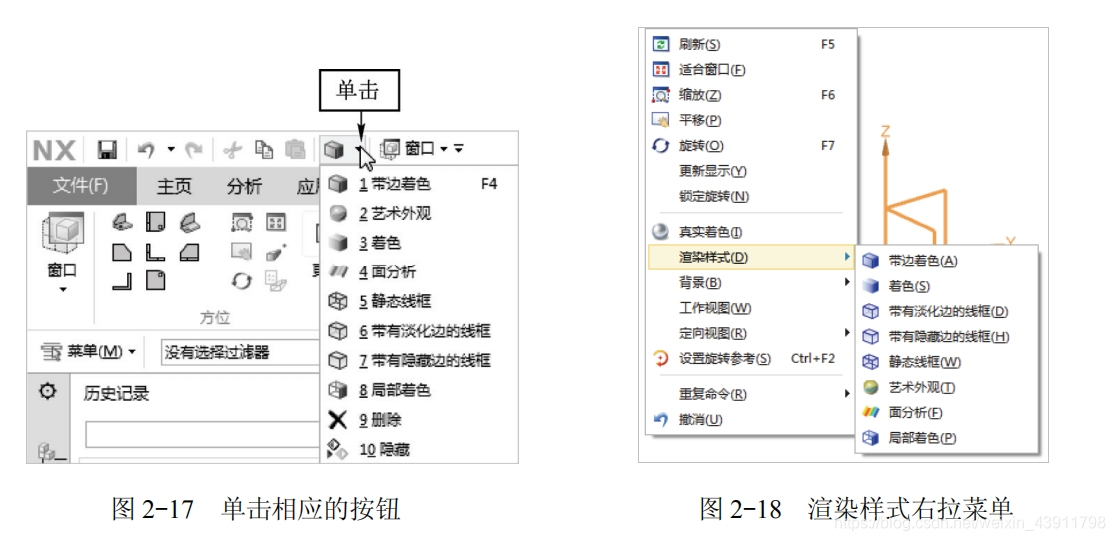

在快速访问工具栏中单击“重复下拉菜单”按钮，如图2-17所示，在弹出的子菜单中单击相应的命令。

在功能区“视图”选项卡的“样式”选项区中单击相应的按钮。

在绘图区中单击鼠标右键，在弹出的快捷菜单中选择“渲染样式”右拉菜单中相应的命令，如图2-18所示。

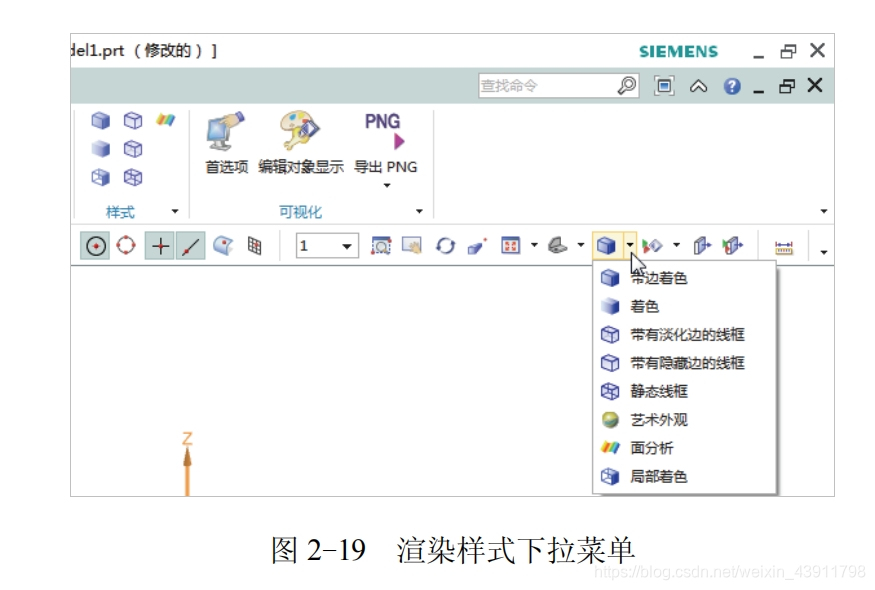

单击“边框条”中“渲染样式”下拉菜单按钮，在弹出的下拉菜单中选择相应的命令，如图2-19所示。

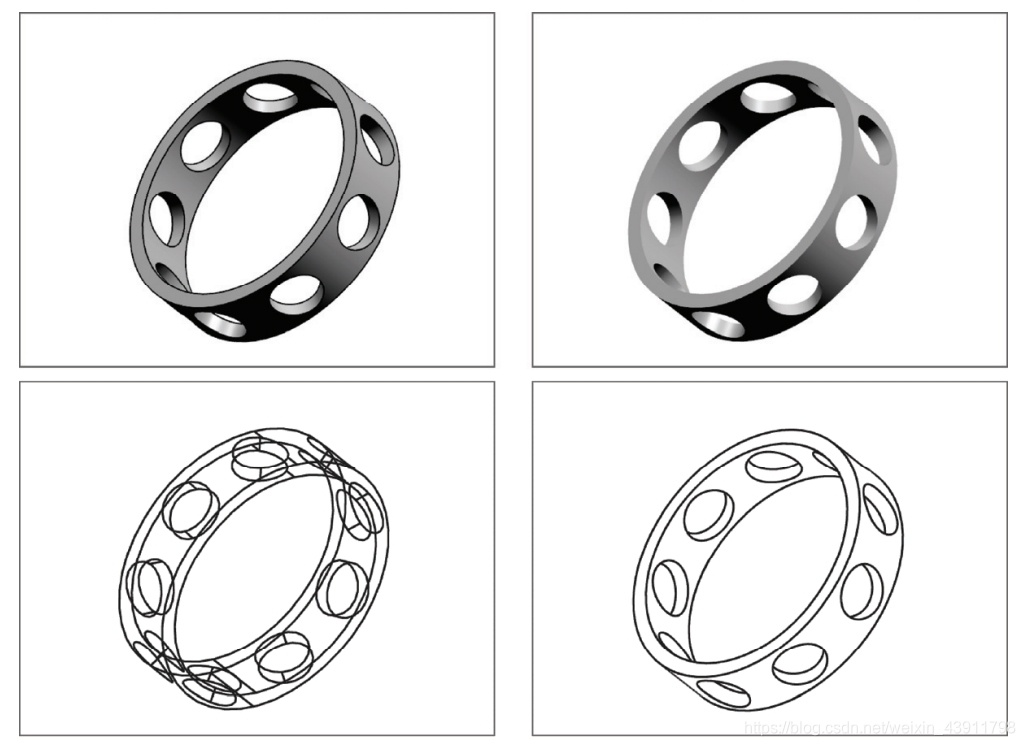

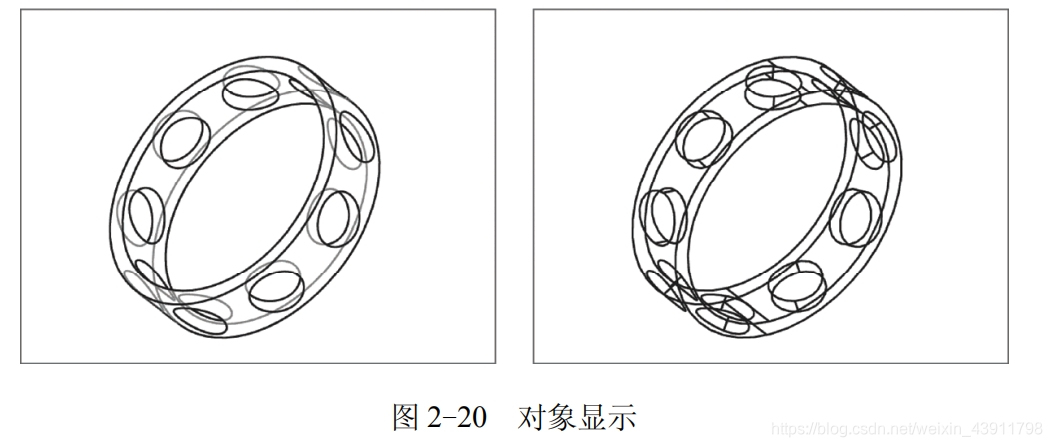

在UG NX 12中，提供了带边着色、着色、局部着色、带有隐藏边的线框、带有淡化边的线框和静态线框等6种样式，其效果分别如图2-20所示。
