UG10.0经典案例：液压球阀建模教程

液压球阀是一种比较常见的球阀，其建模过程非常复杂，本例采用一定的建模技巧完成球阀的建模过程，简化了操作。

步骤如下：

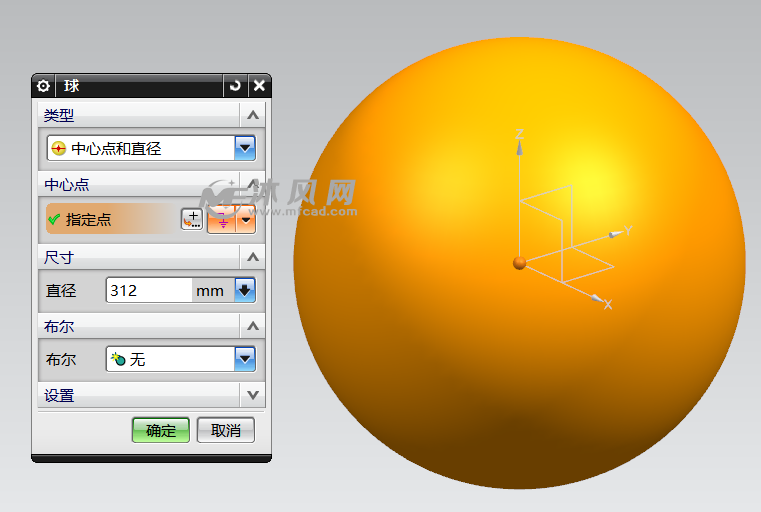

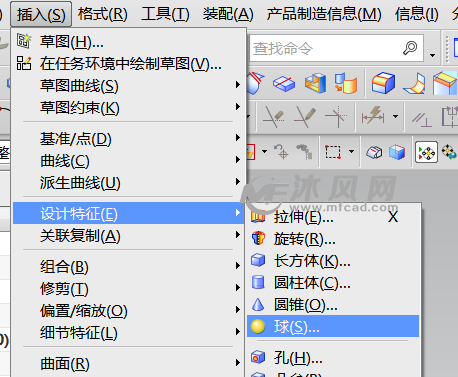

1.打开UG10.0软件，新建一个文件，创建一个以原点为球心的球体，直径为312

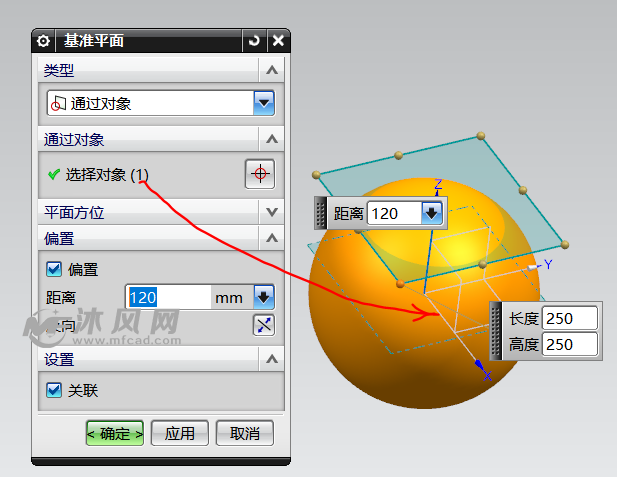

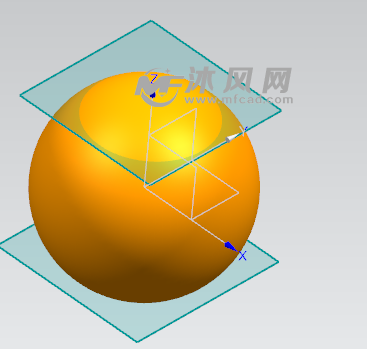

2.创建2个距离XOY平面为120的基准平面，它们关于XOY平面对称，用于修剪球体，操作参数如下：

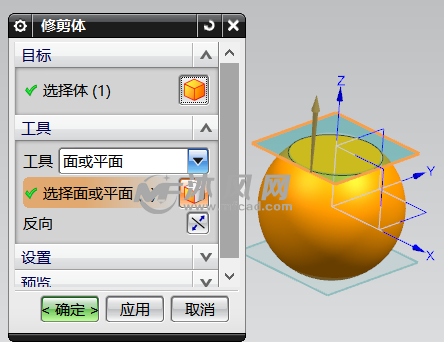

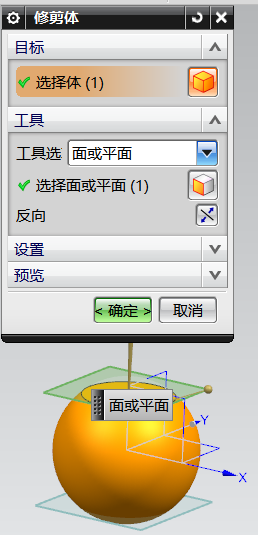

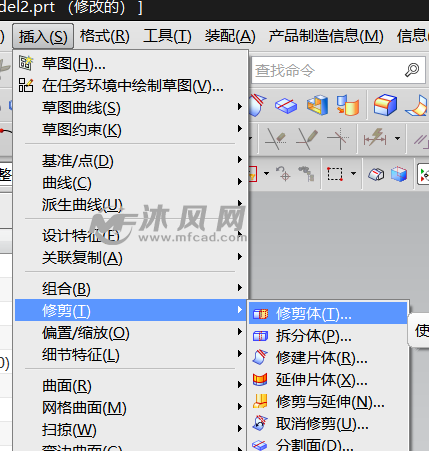

3.分别用这两个基准平面修剪球体，操作如下：

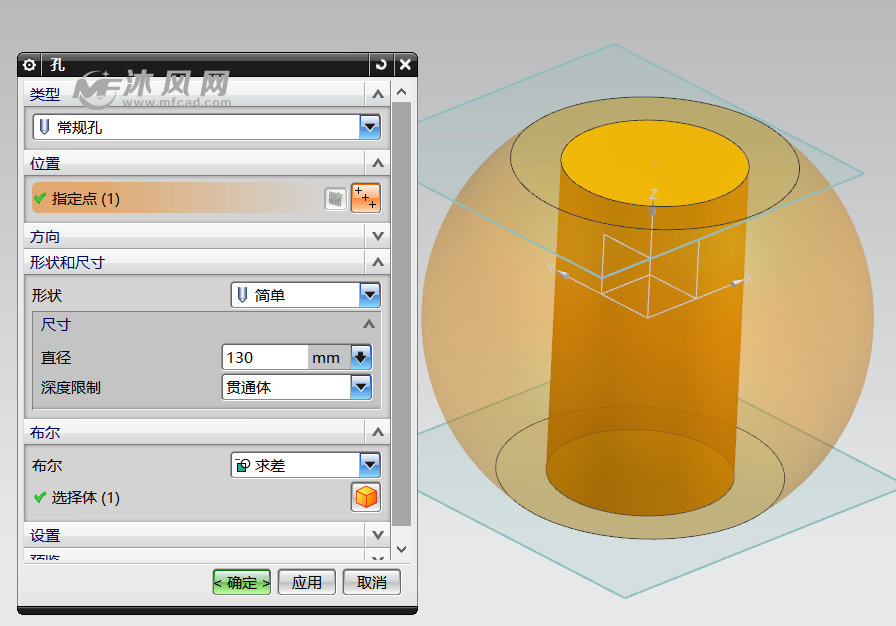

4.在球体的上端面上钻直径为130的通孔

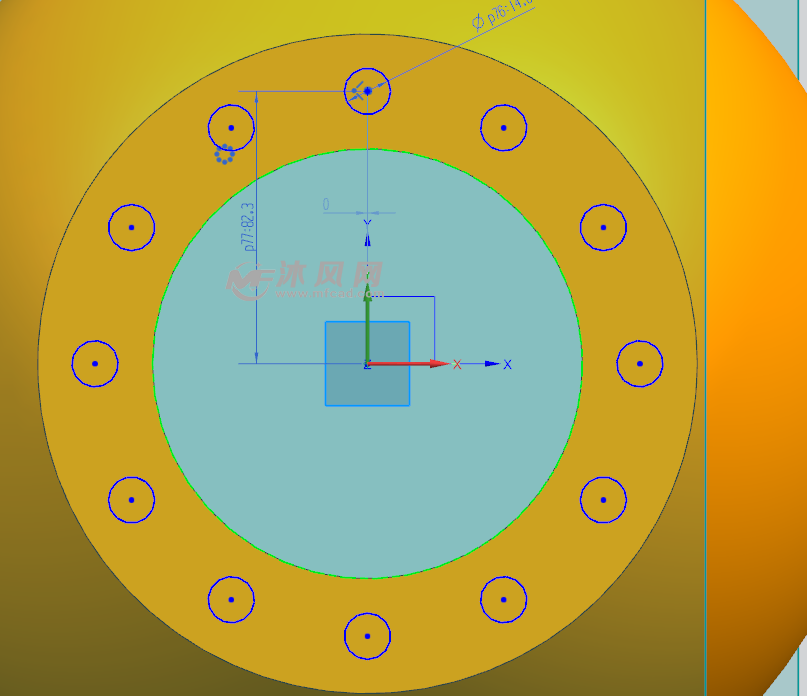

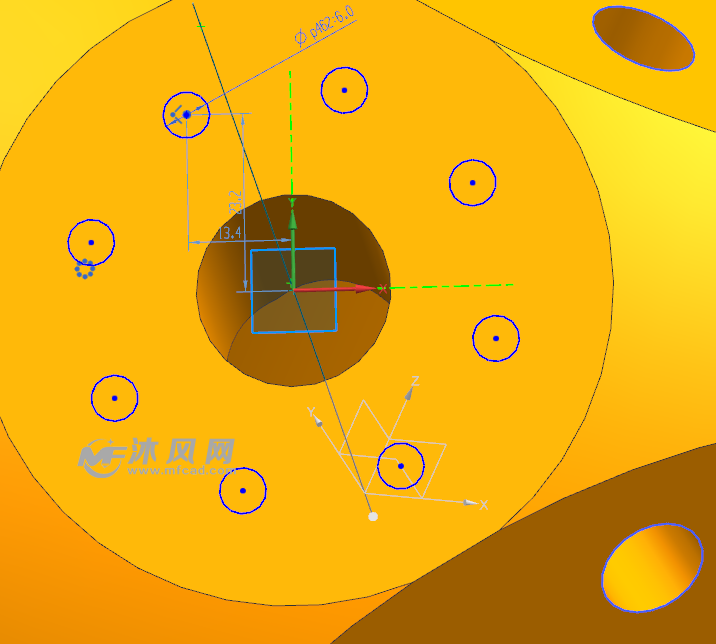

5.以上端面为基准面，圆心为原点创建如下草图：

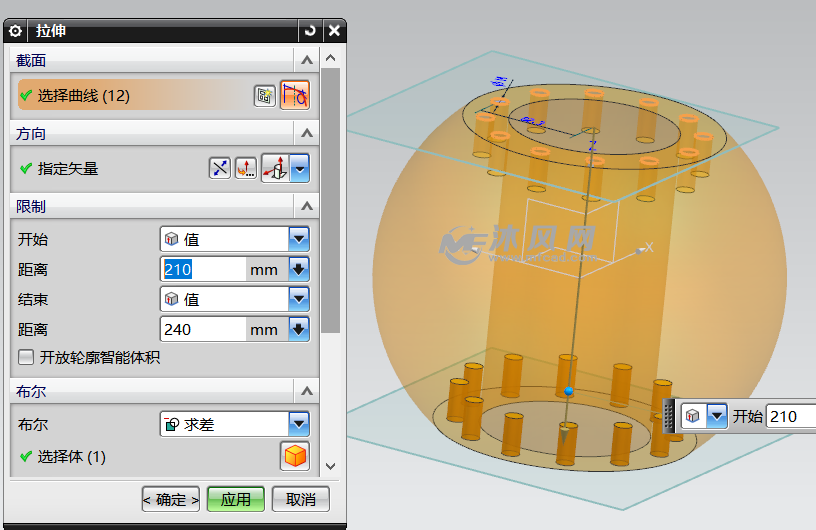

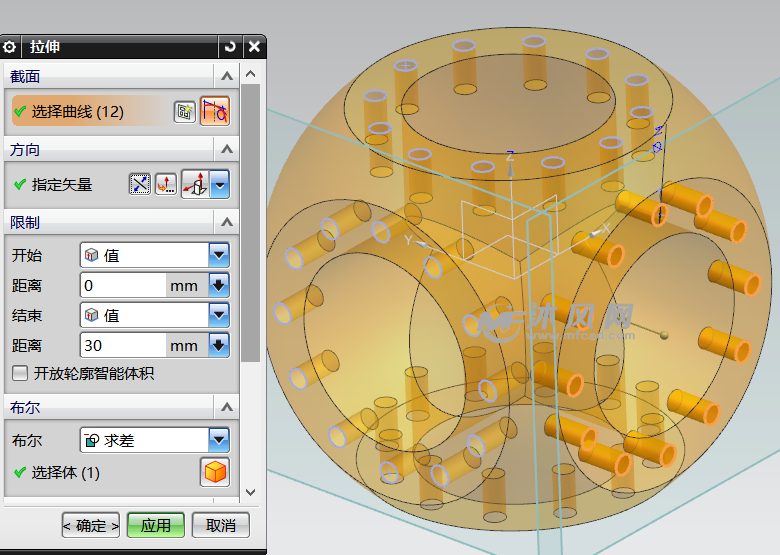

6.将上一步绘制的草图拉伸成深度为30的孔群，对上下两端面钻孔

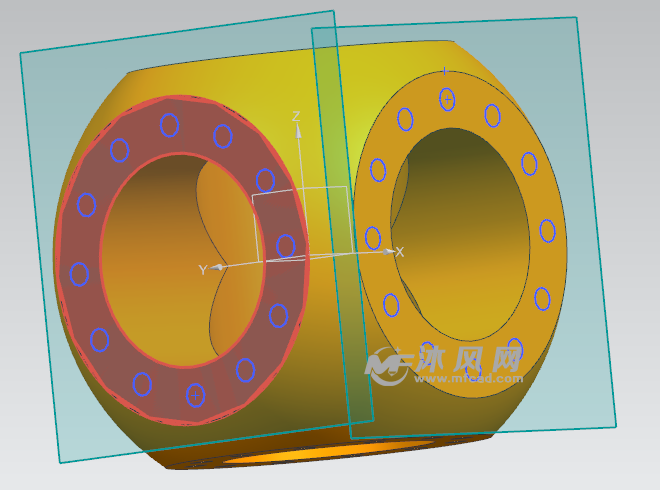

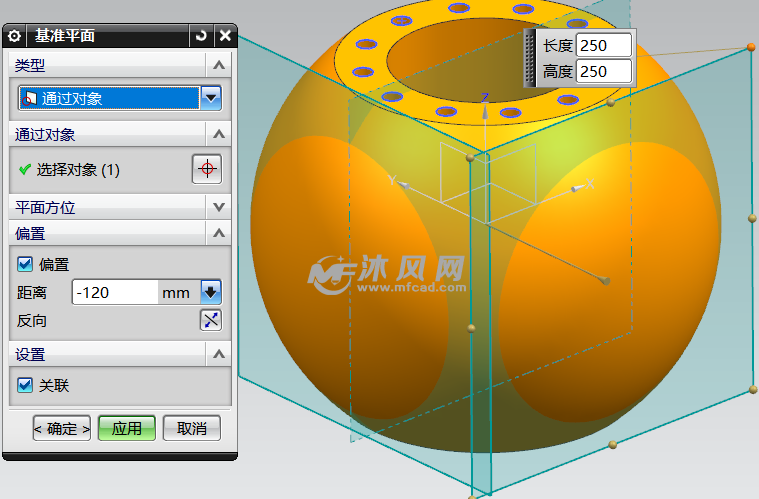

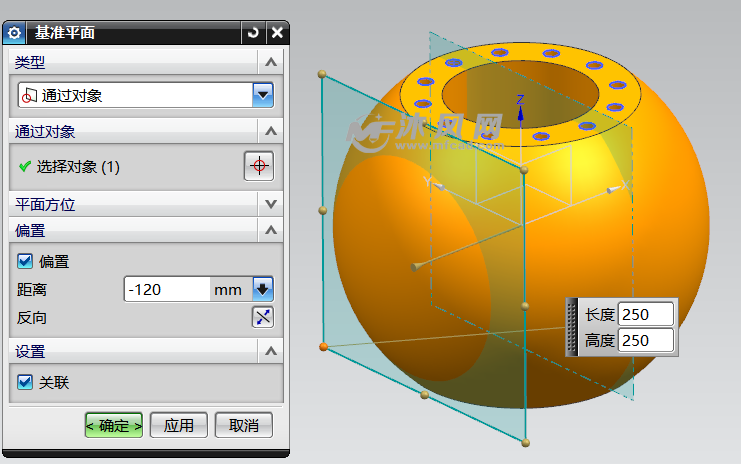

7.创建如下所示的两个基准平面，用于修建阀体

第一个面，以YOZ平面为基准偏置，偏置120。

第二个面，以XOZ平面为基准偏置，偏置120。

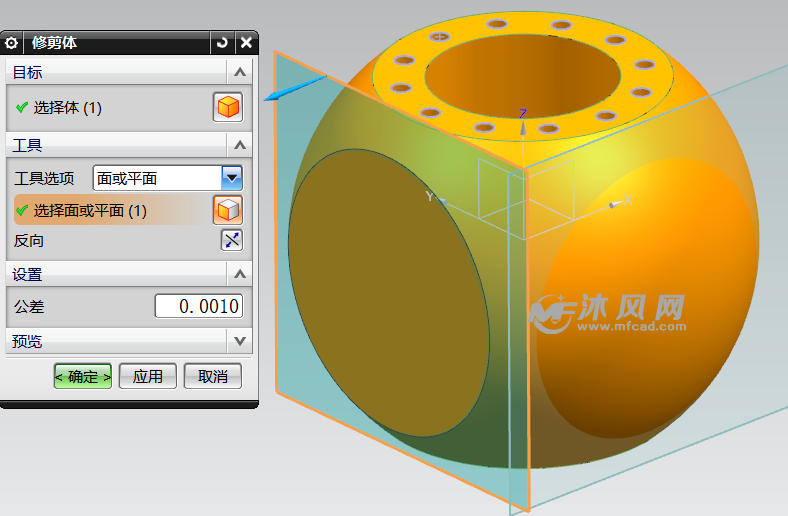

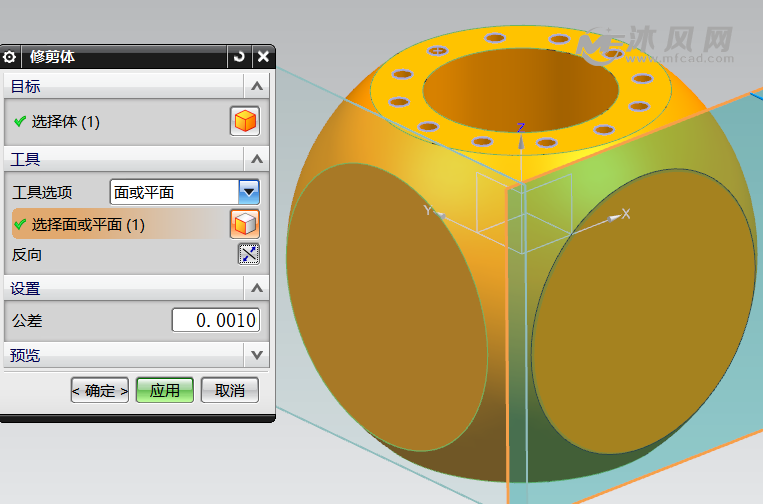

8.分别用上一步创建的两个基准修剪球体

9.以上一步修剪形成的两个端面的圆心为中心点，钻直径为120的孔，操作参数如下：

10.在这两个截面上绘制步骤6所示草图：

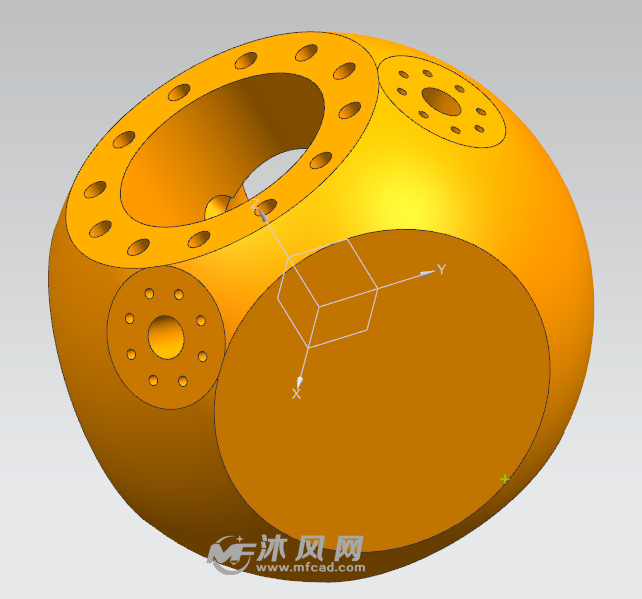

11.重复第7步的操作，根据草图创建孔群

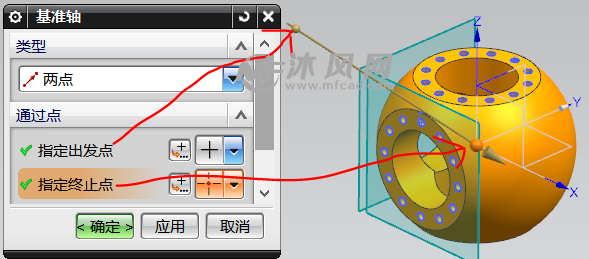

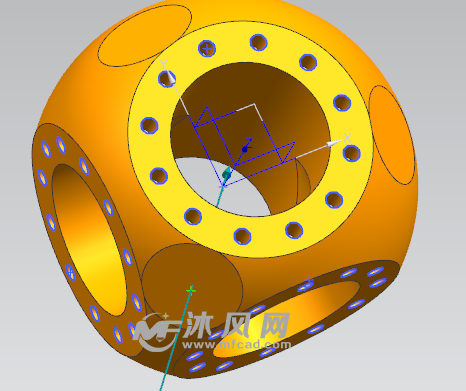

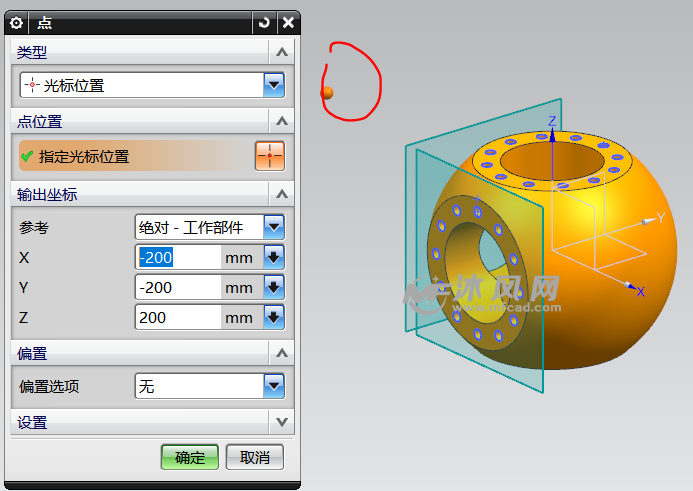

12.创建如下图所示的参考点，并根据这点和原点绘制基准轴

点击确定。

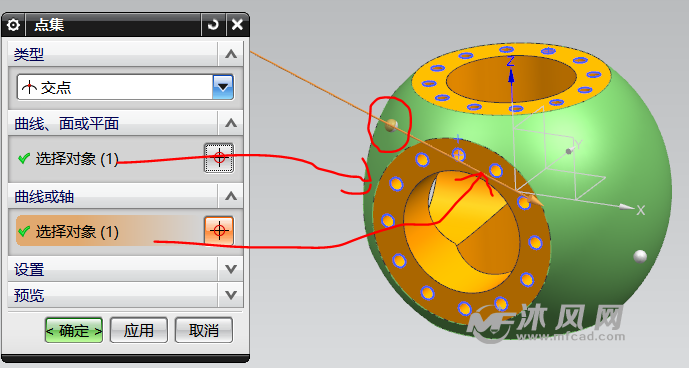

13.提取该轴与球体外表面的交点

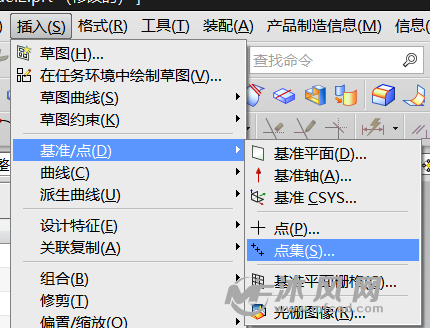

点击下图所示点集命令

弹出对话框，选择对象如下：

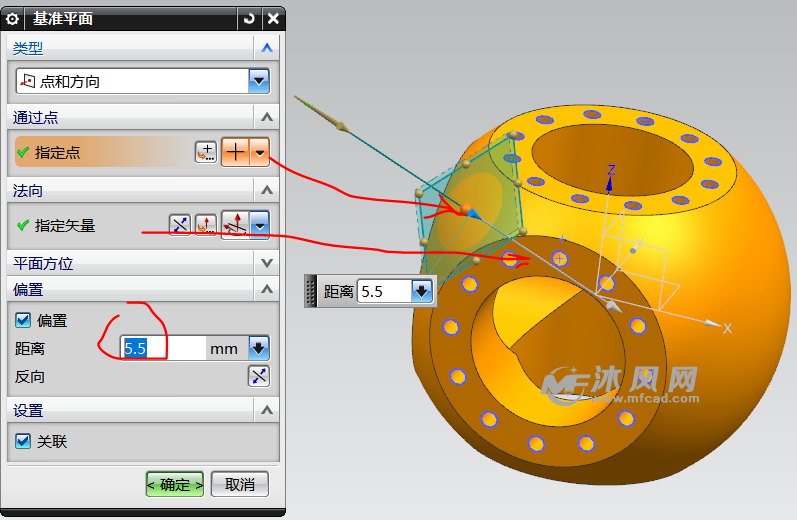

14.以上一步创建的点为切点，创建该球体的切面的偏置面，偏置距离为5.5，操作参数如下

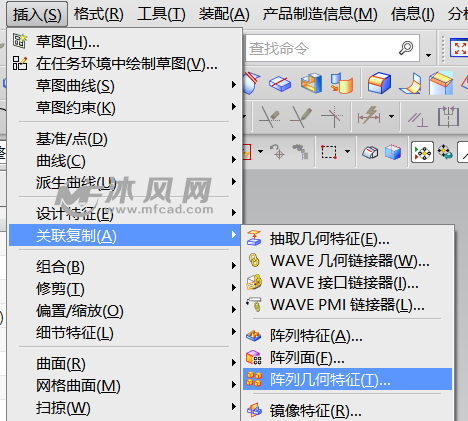

15.以Z轴为旋转轴，圆形阵列上一步创建的面。操作如下：

点击确定完成。

16.利用上一步创建的基准面修剪球体，操作和以上所述步骤一致，效果如下：

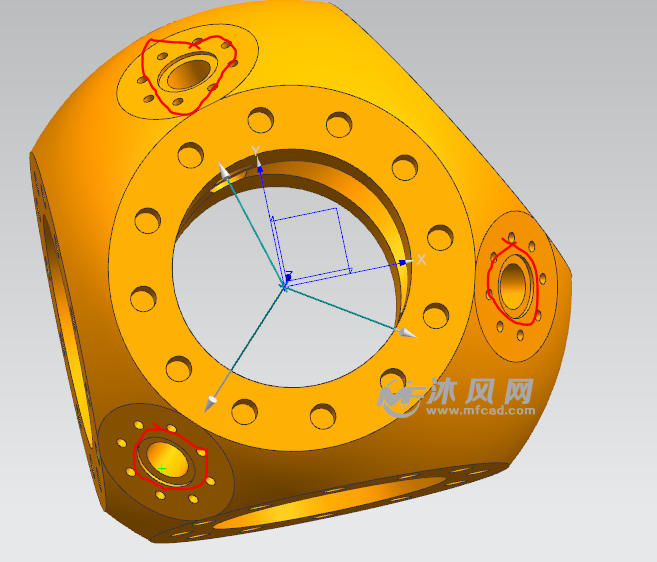

17.在上一步形成的3个端面上创建直径为50的孔，具体参数如下：

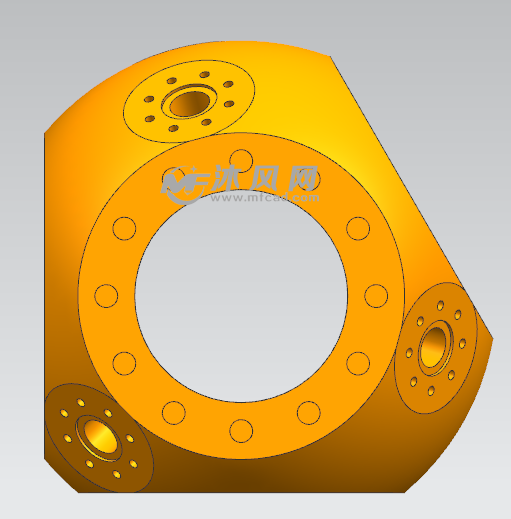

效果如下：

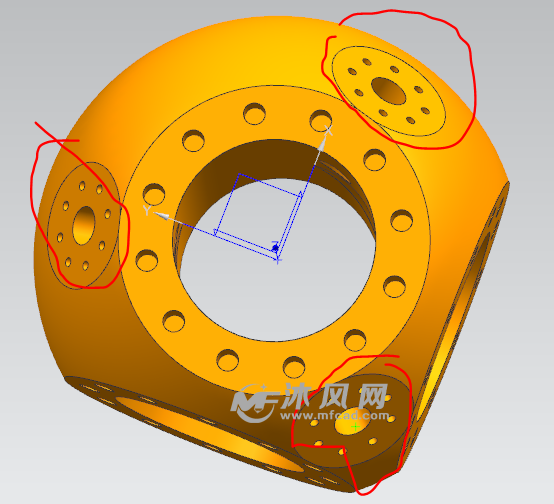

18.在步骤18的创建的3个端面创建如下草图，并利用该草图创建孔群。

孔的深度为30，效果如下：

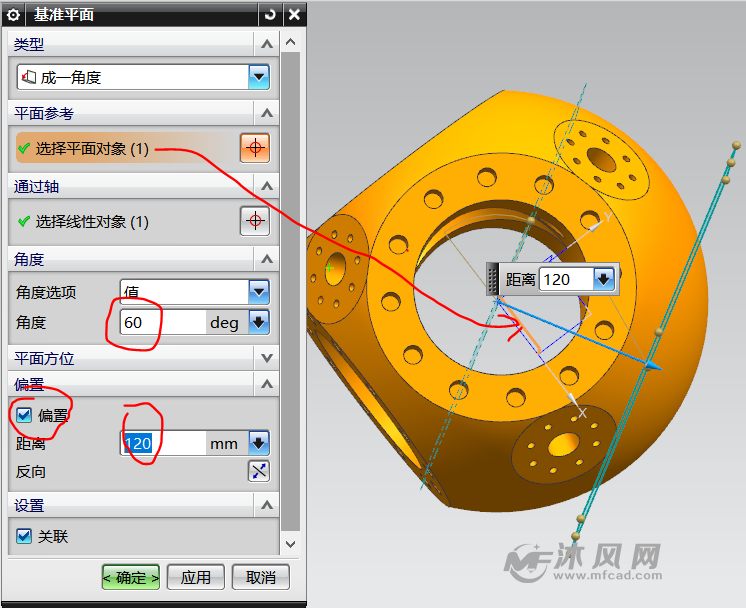

19.创建一个以XOZ平面为参考，Z轴为选择轴旋转60度，偏移120mm的基准平面，用于修剪圆柱体，参数操作如下：

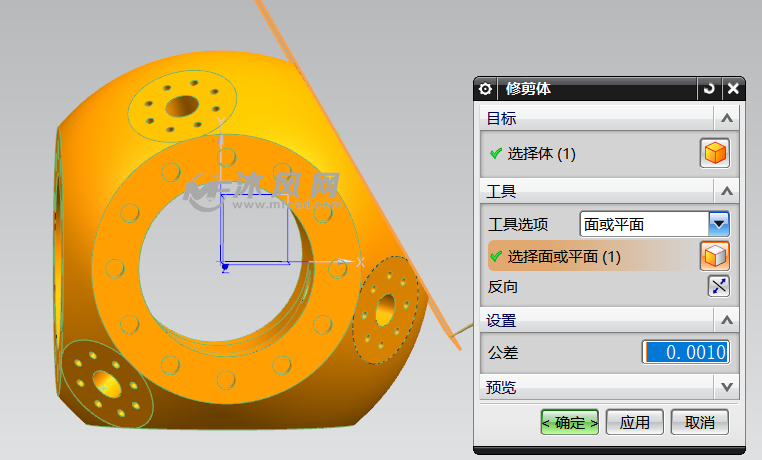

修剪圆柱：

效果如下：

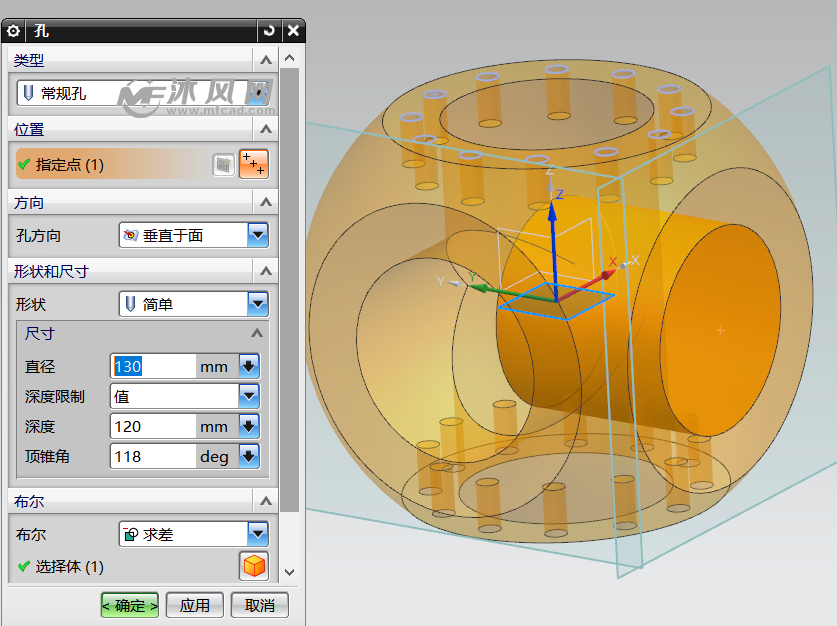

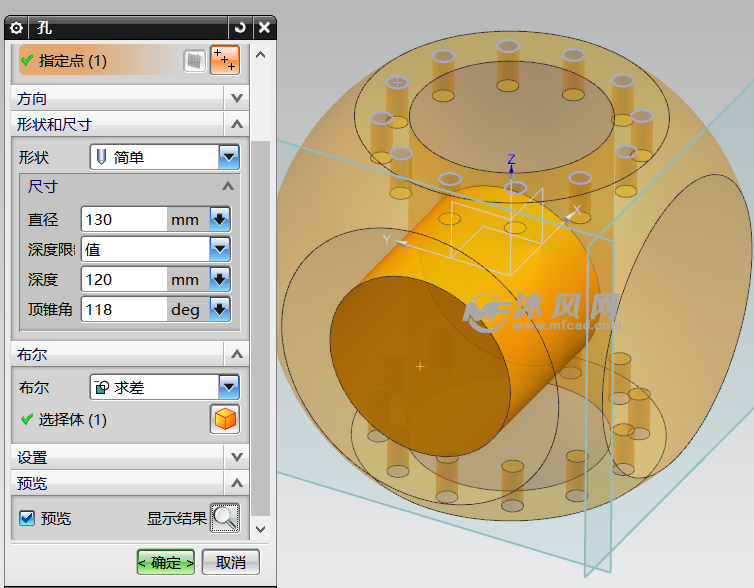

20.在上一步创建的平面打直径为130mm，深度为120mm的简单孔，并创建步骤6所示草图，操作效果如下：

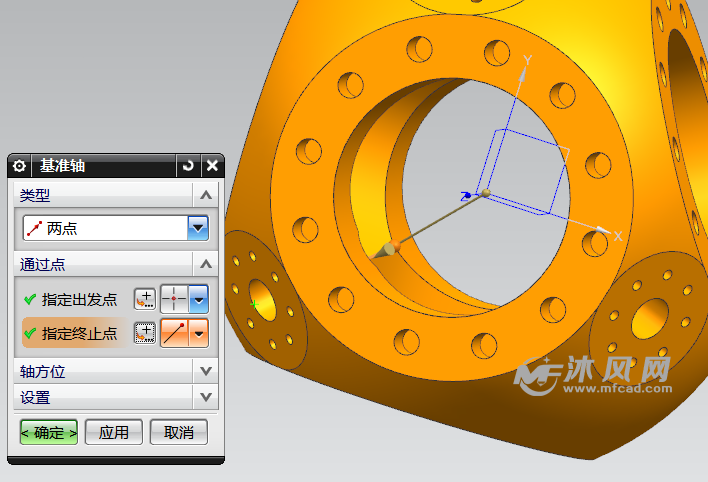

21.利用上述两点法创建如下所示3个基准轴：

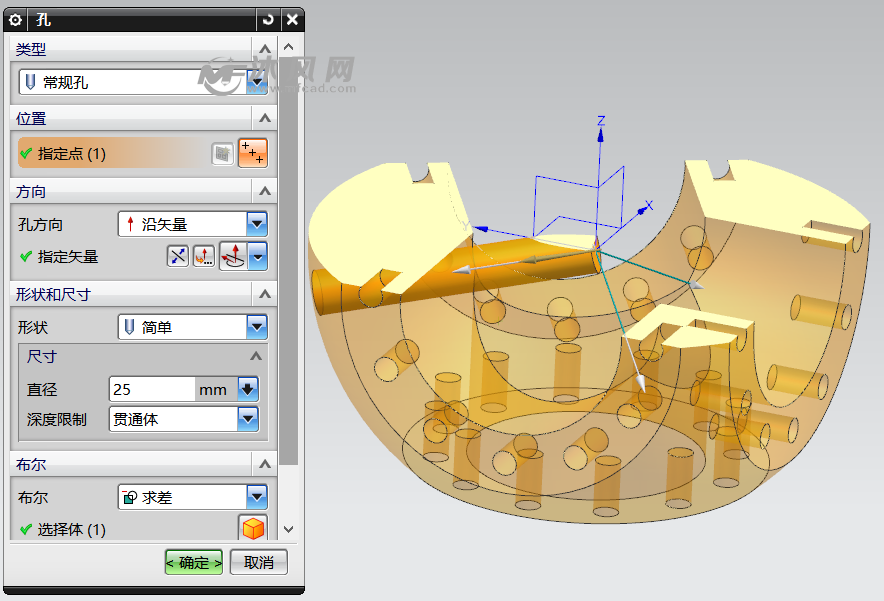

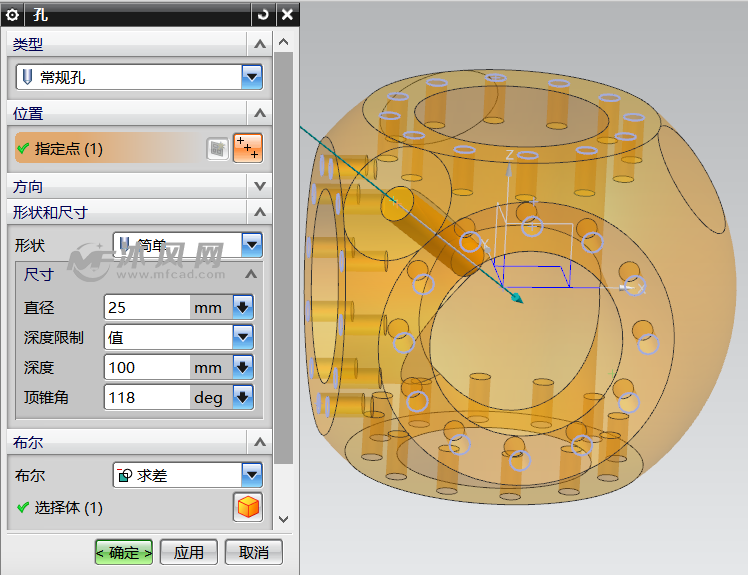

22.将上一步创建的轴作为方向，创建三个通孔，操作如下：

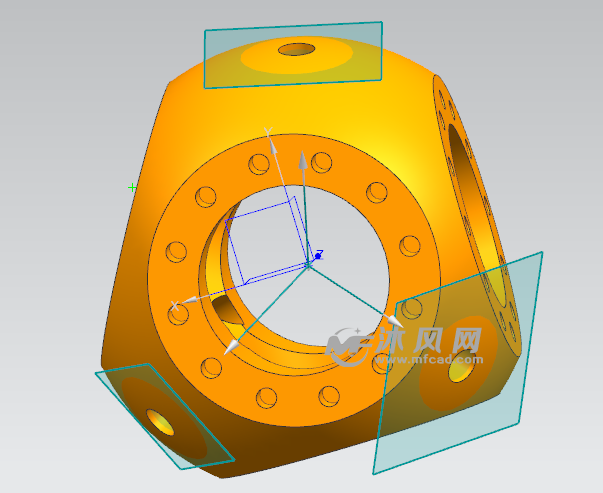

23.创建如下图所示三个平面，

24.利用这三个平面修剪球体。效果如下：

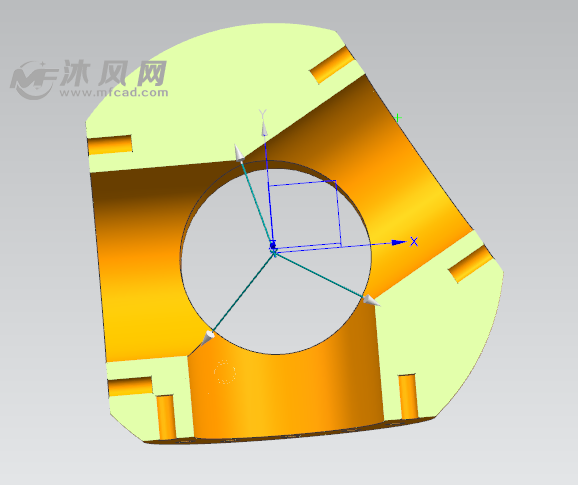

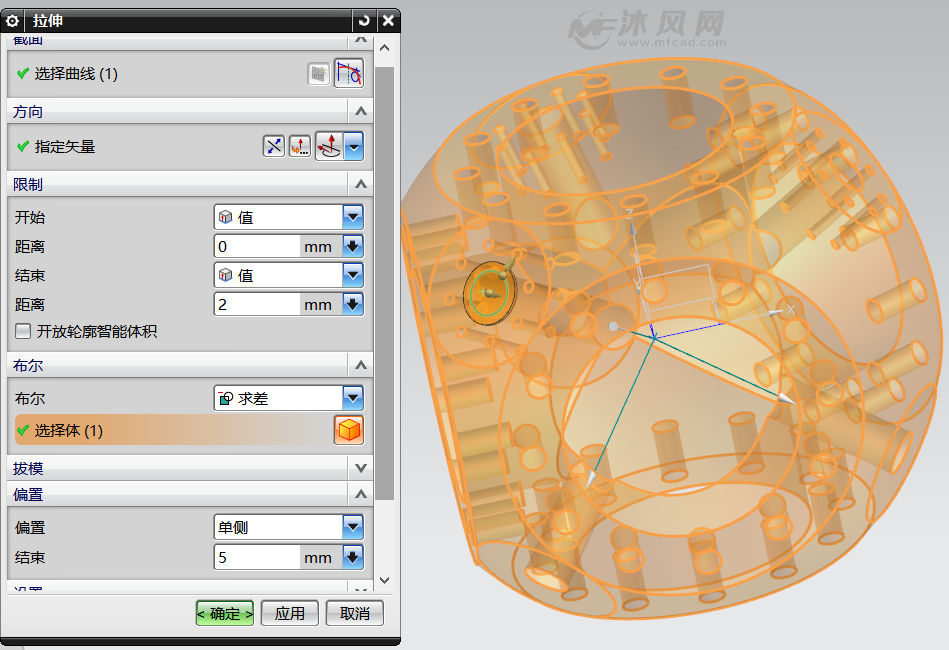

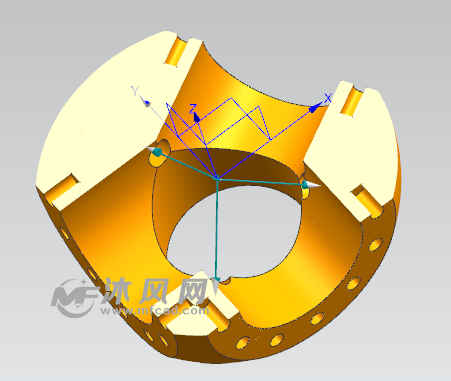

25.创建如下所示槽：

操作如下：

效果如下：

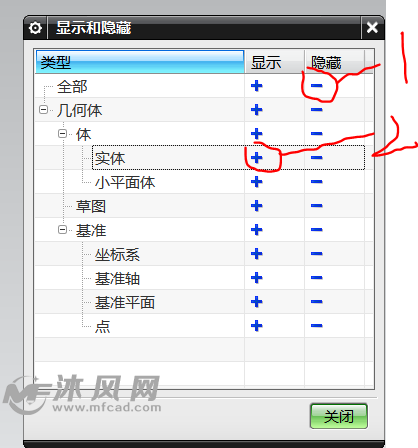

26.将建立模型是产生的参考特征全部隐藏掉，先点击1按钮，再点击2按钮。

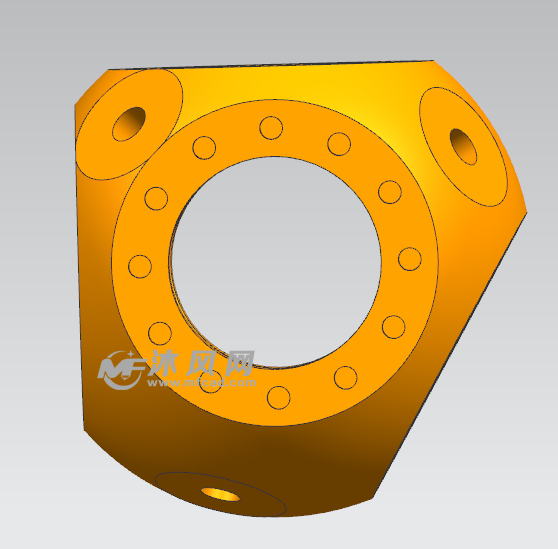

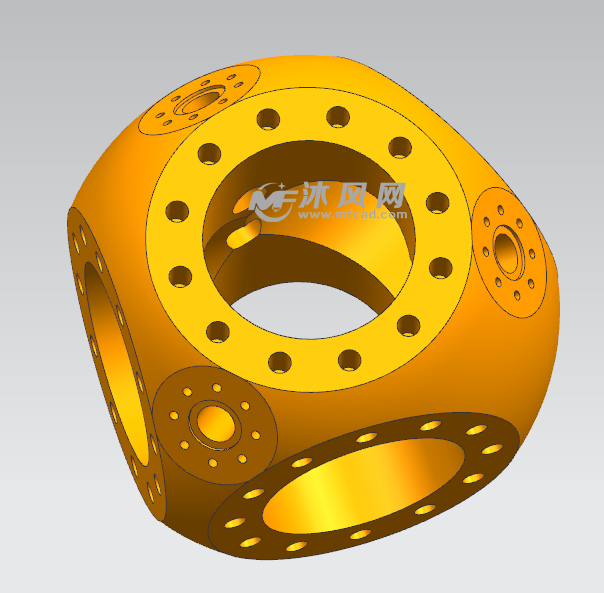

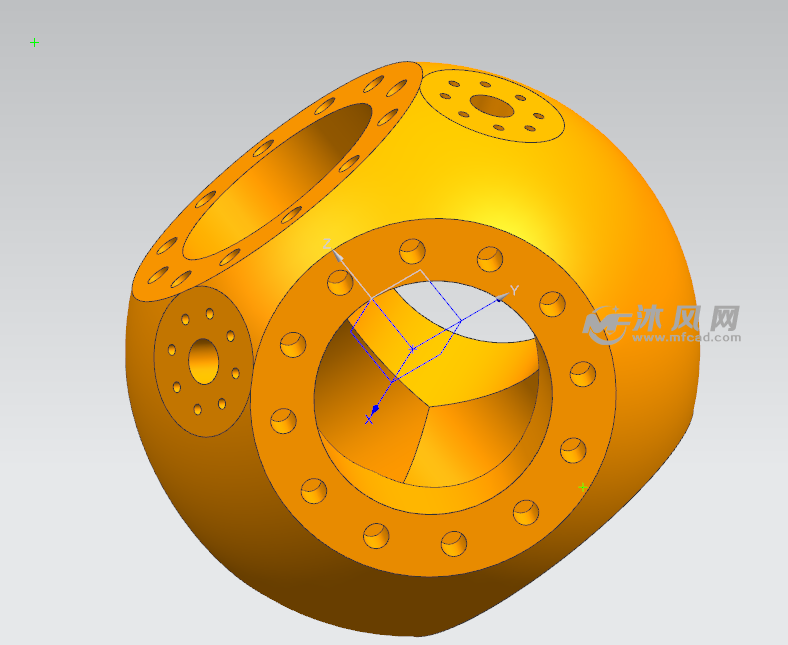

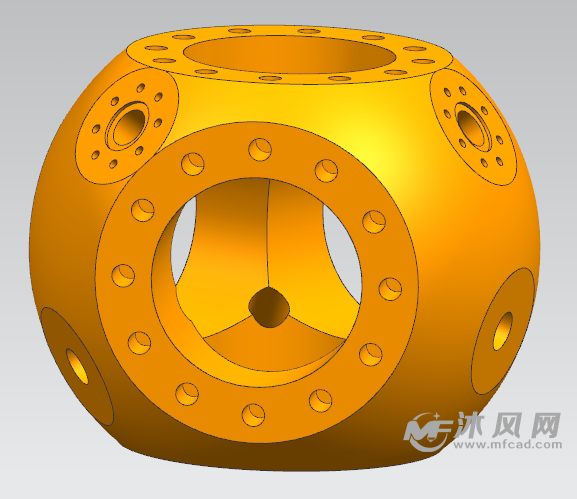

模型如下：

总结：绘制该模型的关键在于如何提取上一步创建的特征，技巧在于创建合适的基准平面作为参考，以及合适的基准值作为参考，巧妙的利用特征变换功能，比如镜像，旋转，阵列特征等等操作.
