设置SolidWorks三维设计值参数化的方法，可以导入Workbench进行优化分析

本人在设计反射镜减重方式时，需要对反射镜减重参数进行优化，设计软件为SolidWorks，分析软件为workbench，将solidworks导入workbench时需要对设计值进行参数化，参考别人的文章，参数化值只需要在参数值前加“DS_”即可。在参考别人方法的时候本人找到一种简单的参数化设计值的办法。

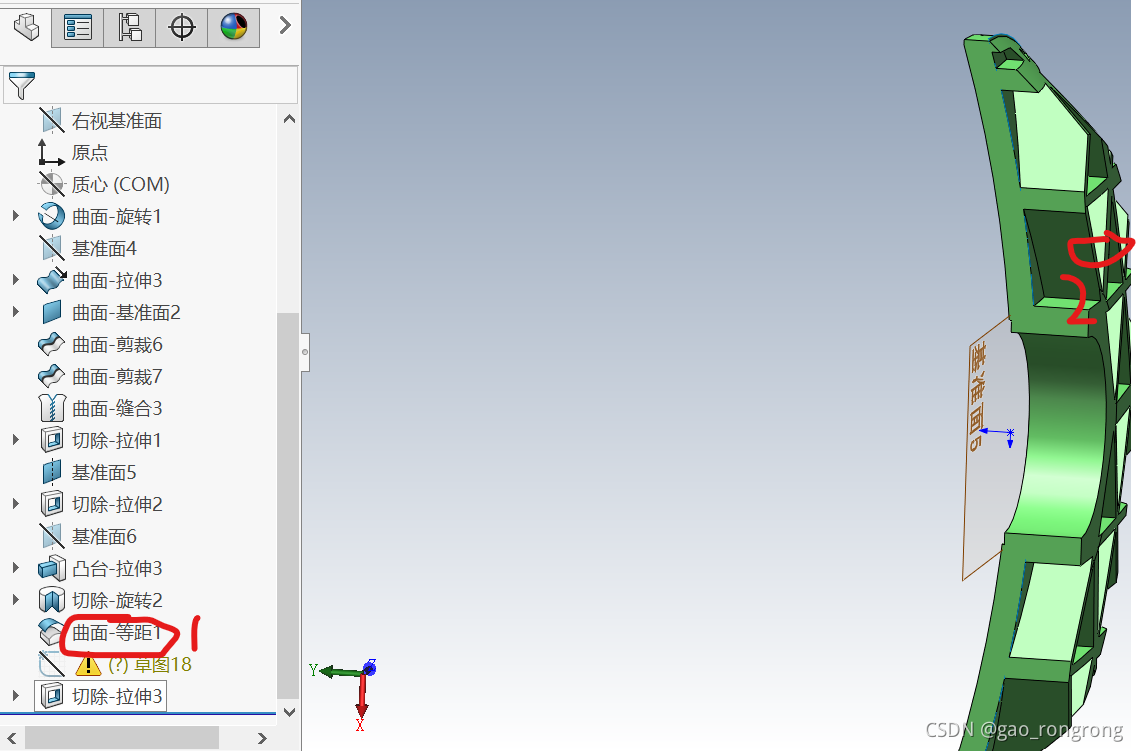

1）首先看一下这是我设计的模型，比较复杂，我想要将曲面等厚以及减重的筋厚作为参数化。

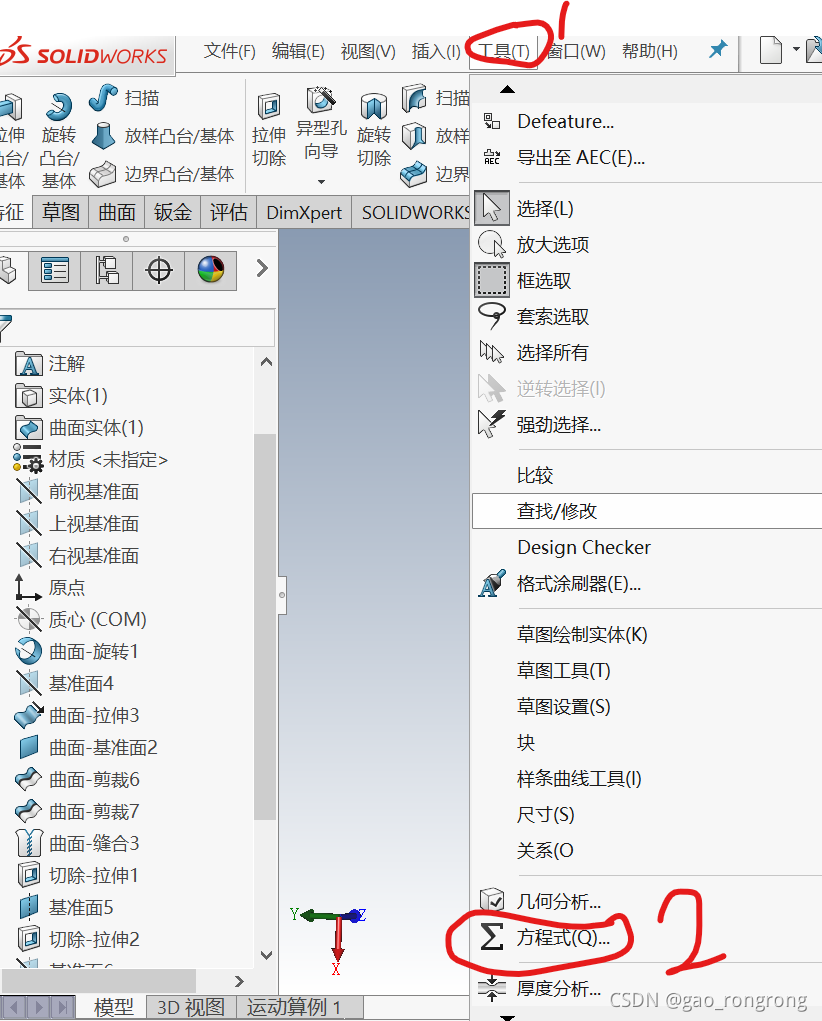

2）选择工具-方程式

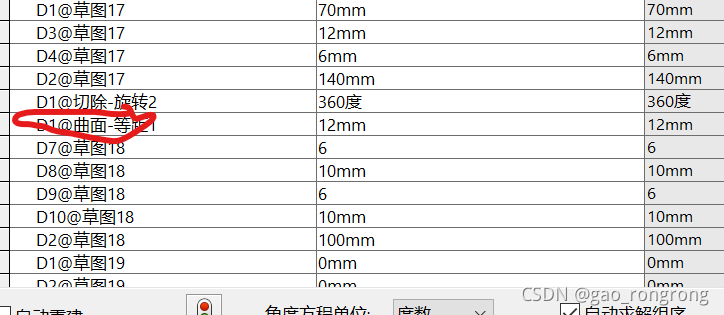

3）打开后选择尺寸视图，看到尺寸那一栏里面有三维模型里所有设计的尺寸

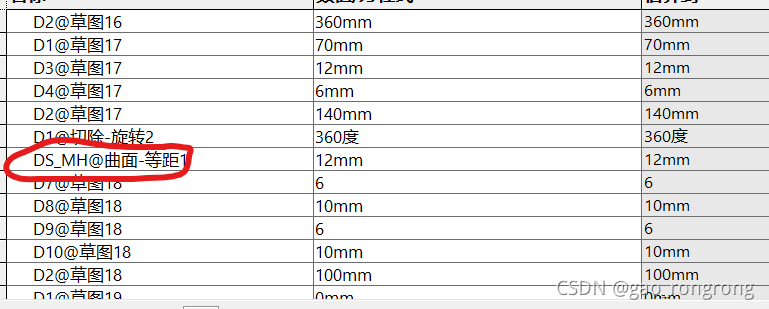

4）找打我们需要的尺寸将尺寸前面的前缀改成“DS_XX”，其中XX是自己随意起名的，为了识别自己的尺寸。

5）不用修改格式，直接打开workbench，导入三维模型。这个导入时路径需要全部是英文，文件名称也必须是英文。可以看到设置的两个参数出现在参数栏

6）然后就可以进行优化分析了
