SOLIDWORKS绘制外螺纹线的步骤与方法

阅读数 2178
点赞 20
article_banner

如何在solid works中绘制外螺纹并在工程图中显示呢？看一下是怎么操作的吧！

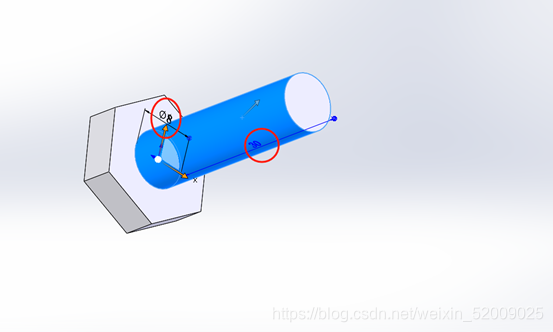

  1. 首先在solid works中绘制一个如图所示外径为8mm的零件。
    在这里插入图片描述

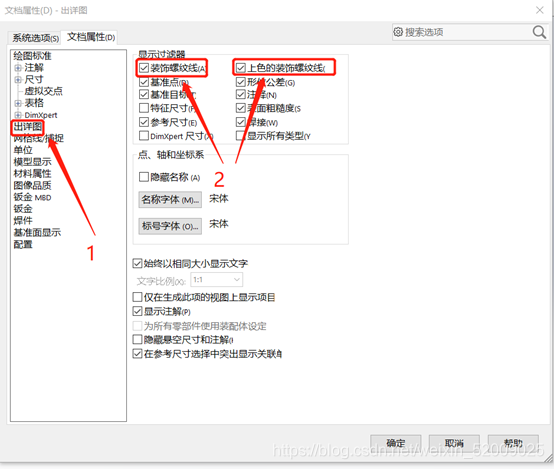

2.在页首选项框里选择文档属性选项。出详图里面选中装饰螺纹曲线和上色螺纹曲线。
如何使用SOLIDWORKS绘制外螺纹线

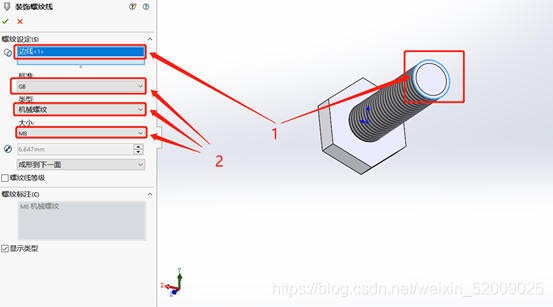

3.在插入里选择注解下的装饰螺纹线，然后选择圆的外径。螺纹标准选择GB、机械螺纹、M8点击确认。如何使用SOLIDWORKS绘制外螺纹线

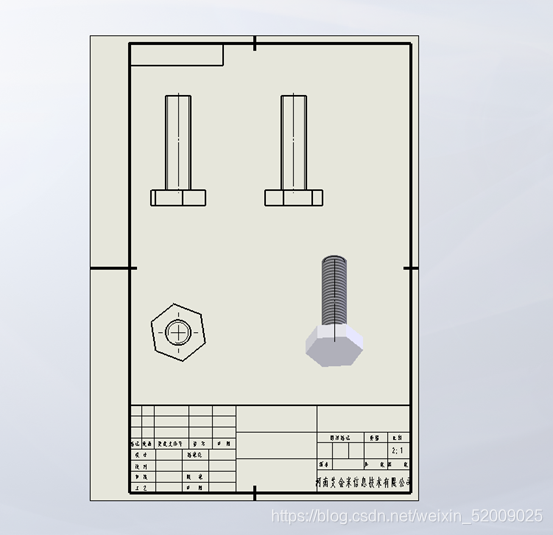

4.保存零部件，打开工程图选择A4模板添加标准三视图。
如何使用SOLIDWORKS绘制外螺纹线

这样一个M8的外螺纹就画好了。
