SOLIDWORKS绘制不规则螺旋线：技巧与方法大揭秘

圆形的螺旋线使用SOLIDWORKS软件中的命令可以一步到位，但是不规则的螺旋线绘制起来难度就大很多。比如在散热器行业，散热管的形状可能就是槽口形状的。

想要对其进行绘制，SOLIDWORKS就提供了一种非常快捷的方法。绘制思路如下： 1.建立基体特征（槽口） 2.建立投影曲线

步骤一：建立基体特征

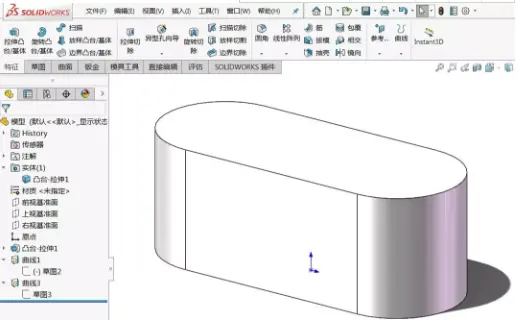

通过基体特征的建立，来确定螺旋形轮廓。可以直接在草图中采用槽口形状图素，并使用拉伸特征进行建模。结果如下图所示：

步骤二：建立投影曲线

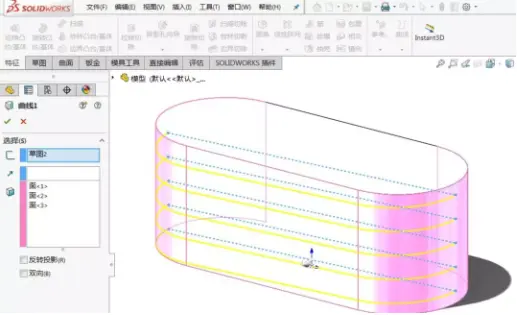

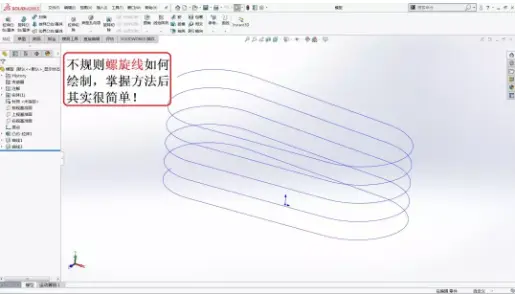

在模型合适的截面上绘制斜线，完成后利用投影曲线功能获取基体表面上的曲线。该表面曲线就是对应的槽口形螺旋线，需要注意的是要进行正面和反面共两次投影。
