UG NX 12矢量构造器使用指南

在NX建模过程中，经常需要指定矢量，所谓的矢量用于确定特征或对象的方位，例如圆柱体的轴线生成方向、拉伸特征的拉伸方向、旋转特征的轴线等。可以使用矢量构造器来确定这些矢量。

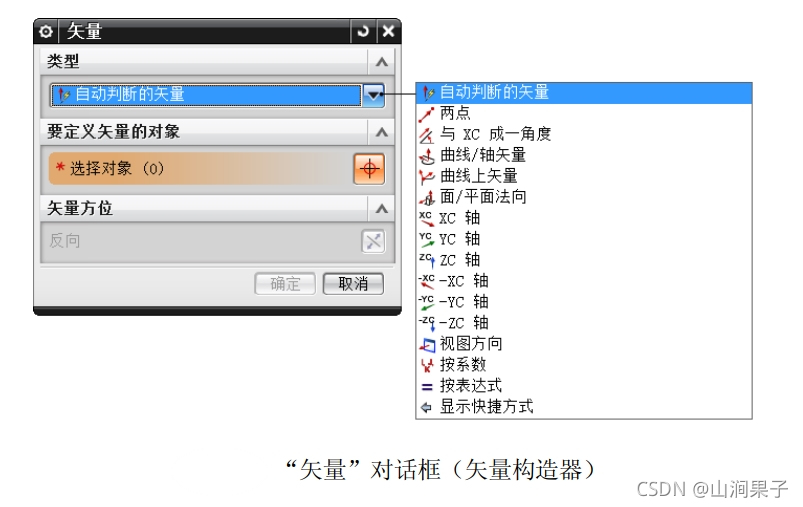

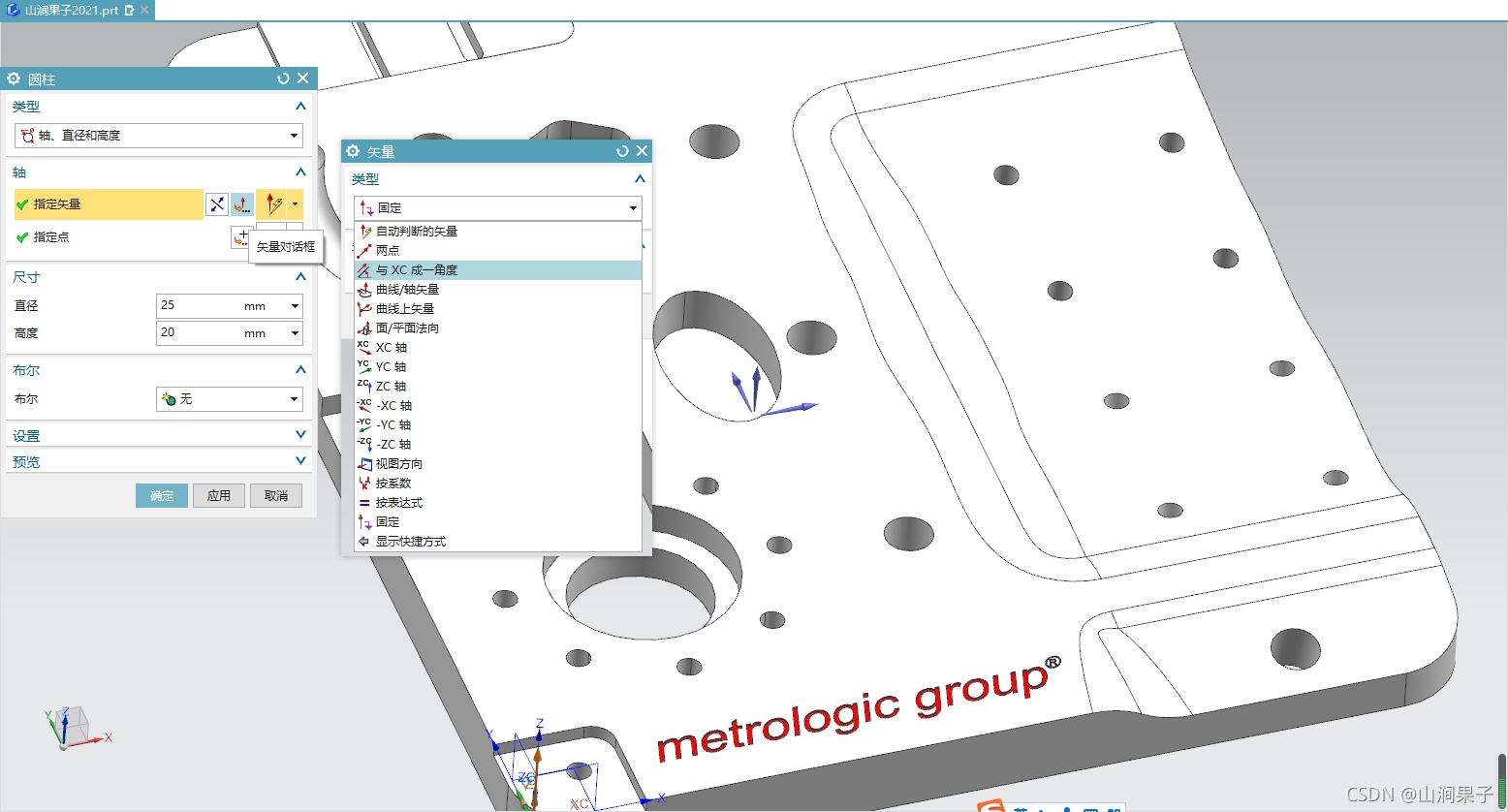

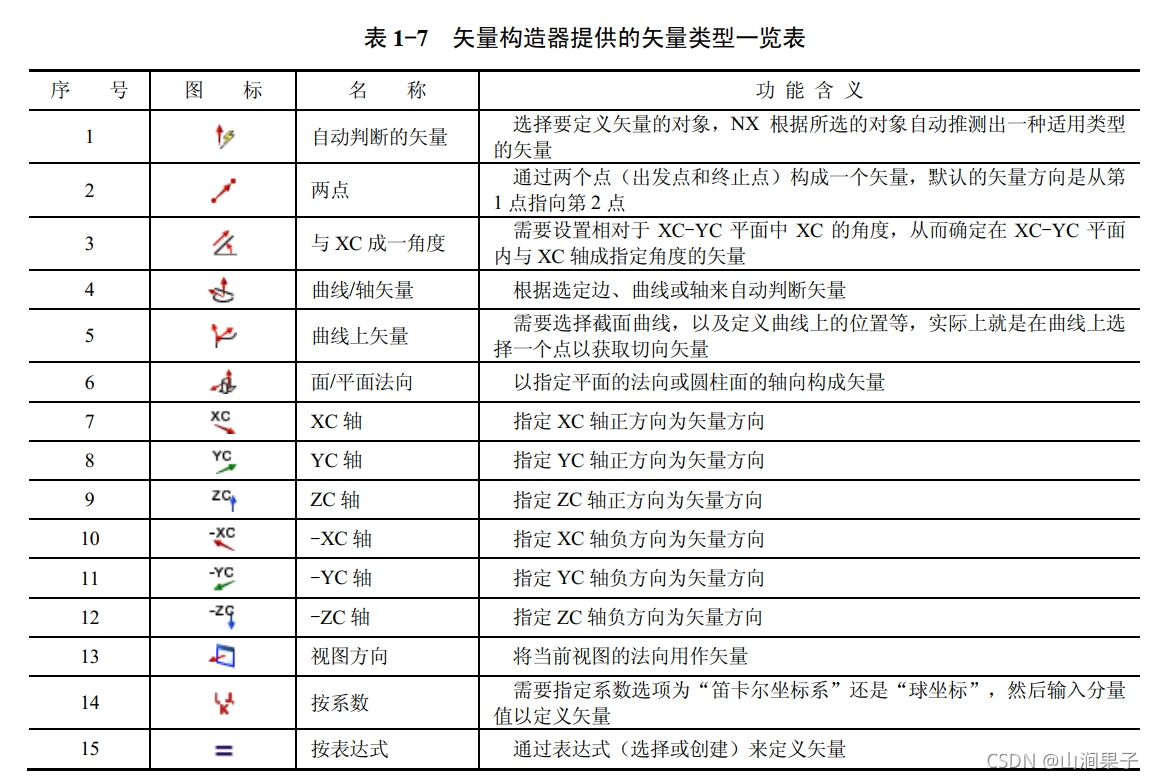

在特征创建过程中，在需要指定特征的构造方向时，通常可以在相应的创建界面（如对话框）上单击“矢量构造器”按钮，弹出下图所示的“矢量”对话框（亦称矢量构造器），从“矢量”对话框的“类型”下拉列表框中选择其中一个矢量类型，并根据要求指定相关的参考和参数等，然后单击“确定”按钮。矢量类型包括“自动判断的矢量”“两点”、“与XC成一角度”“曲线/轴矢量”“曲线上矢量”“面/平面法向”“XC轴”“YC轴”“ZC轴”“-XC轴”“-YC轴””-ZC轴”“视图方向”“按系数”和“按表达式”，它们的功能含义如表1-7所示。
