MATLAB Meshgrid功能详解

在MATLAB绘制三维曲面图或三维网格图时经常会用到meshgrid指令

比如：通常在确定向量x,y的基础上，使用meshgrid生成新的矩阵数据[X,Y],再输入函数Z=f(X,Y),最后使用mesh或surf命令生成三维网格图或三维曲面图。

１．解释含义

meshgrid 函数用来生成网格矩阵，可以是二维网格矩阵。

比如向量x=[1,2,3],向量y=[4,5],[X,Y]=meshgrid指令的作用是分别产生两个：

1)以向量x为行，向量y为列的矩阵

2)并且向量x的长度为新矩阵的列数，y的长度为新矩阵的行数 的新矩阵X和Y.

3)生成的都为length(X)×lenth（Y）矩阵

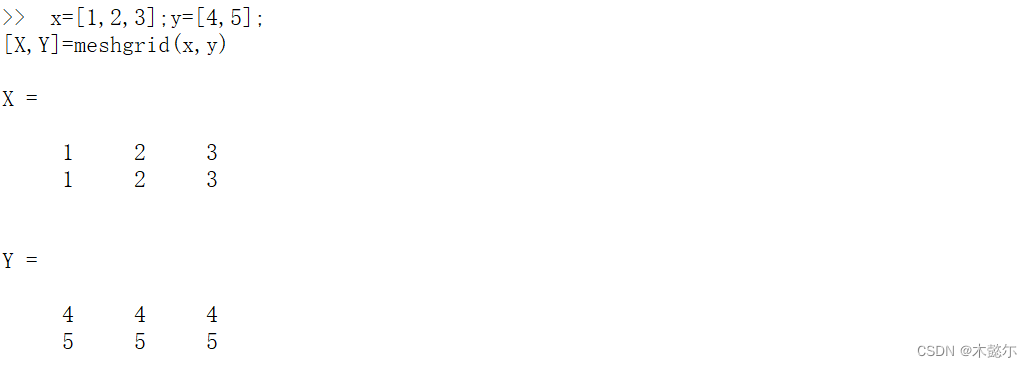

EG１:

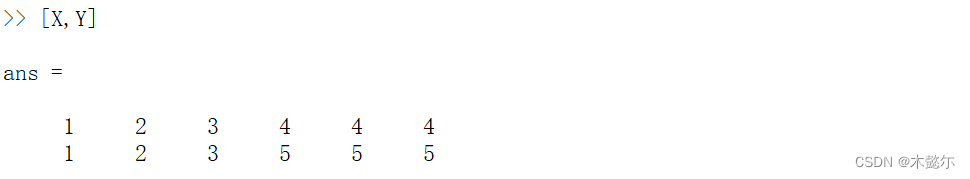

[X,Y]即为矩阵X和矩阵Y合在一起：

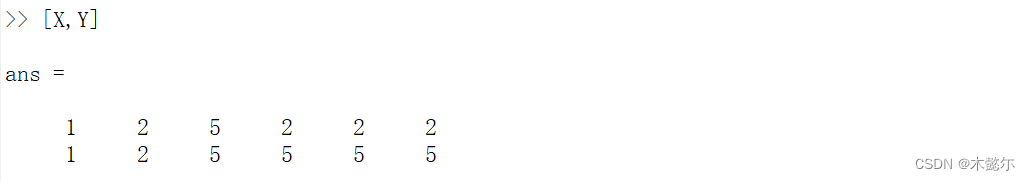

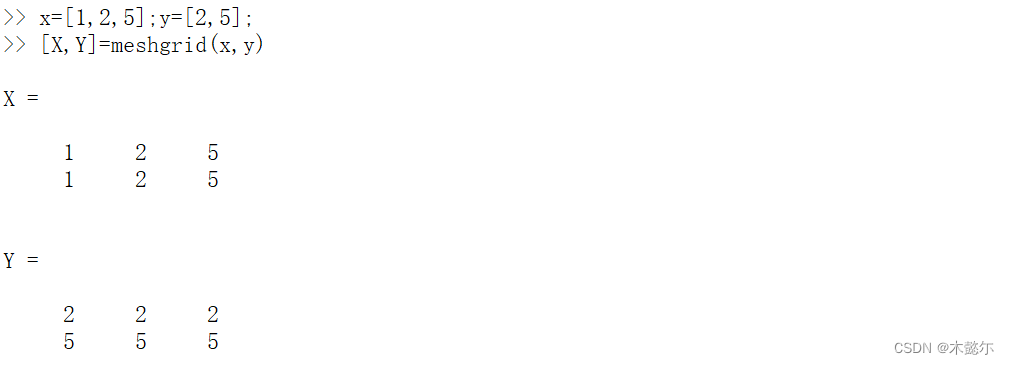

EG2:

2.画图

meshgrid 函数用来生成网格矩阵，可以是三维网格矩阵。

EG1:

估计函数：x*exp(-x^2-y^2)，取值范围 -2 < x < 2, -2 < y < 2

[X,Y] = meshgrid(-2:.2:2, -2:.2:2);%创建网络数据Z = Y .* exp(-X.^2 - Y.^2);mesh(X,Y,Z)

​​​​​​​
