ABAQUS学习进阶：求解结果查看与云图解读

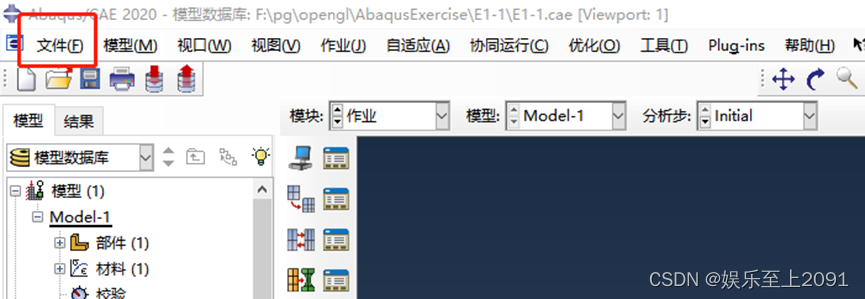

文件->打开

点击想要打开的cae文件，然后点击确定

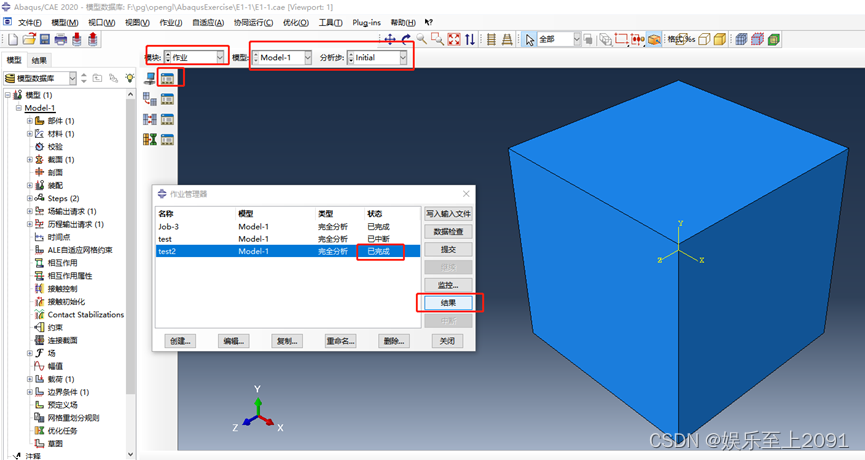

   点击模块“作业”，模型选择“Model-1”，分析步“Initial”

   点击“作业管理器”，选择“已完成”的作业，然后点击结果

更改工作目录

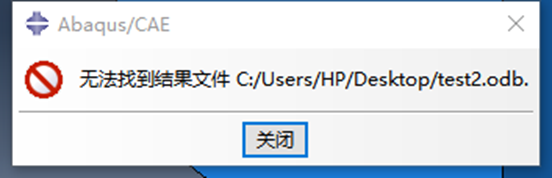

点击“结果”后报错，无法找到结果文件。因为这个文件不在这个路径上，需要更改当前的工作目录

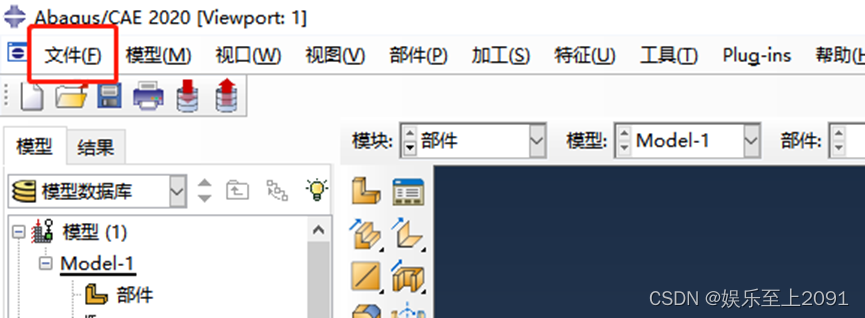

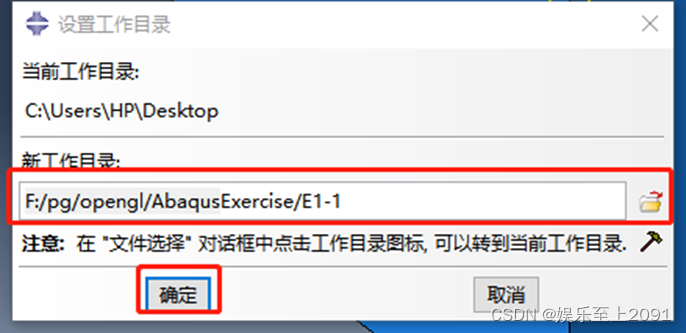

   关闭以上的窗口，点击“文件”->“设置工作目录”

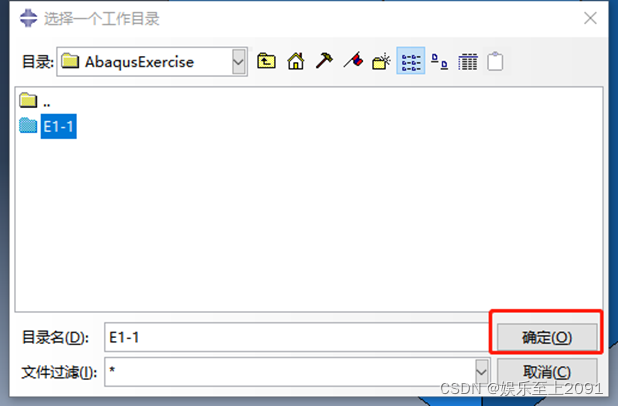

   将“新工作目录”设置为需要保存的路径

显示云图

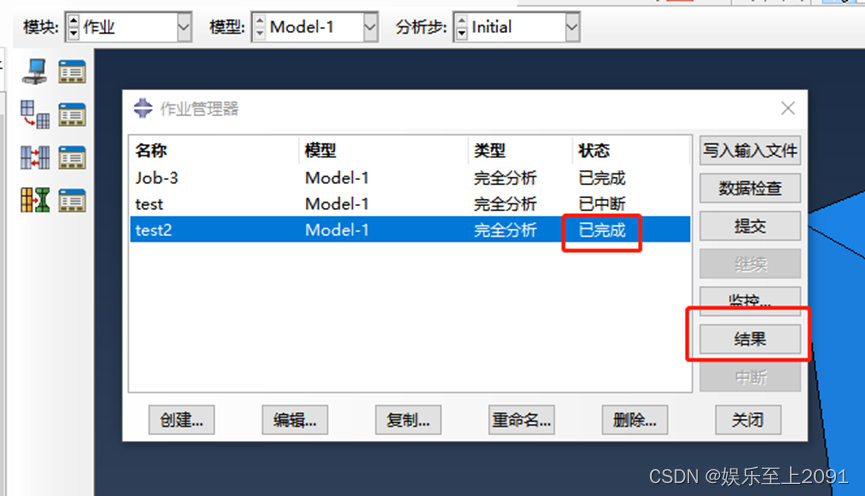

更改工作目录之后，重新点开“作业”->“作业管理器”，选择已完成的作业，点击“结果”

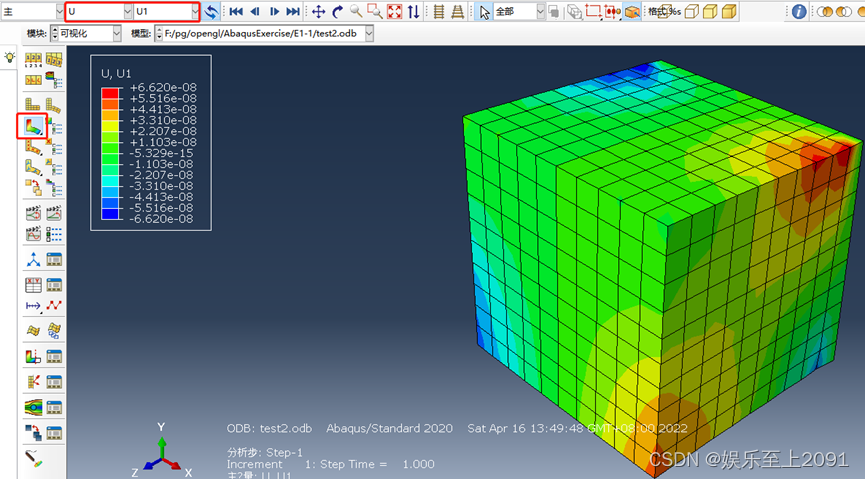

   点击“结果”后，自动进入“可视化”模块，点击“自动在变形图上绘制云图”，选择“主->U->U1”显示x方向的位移

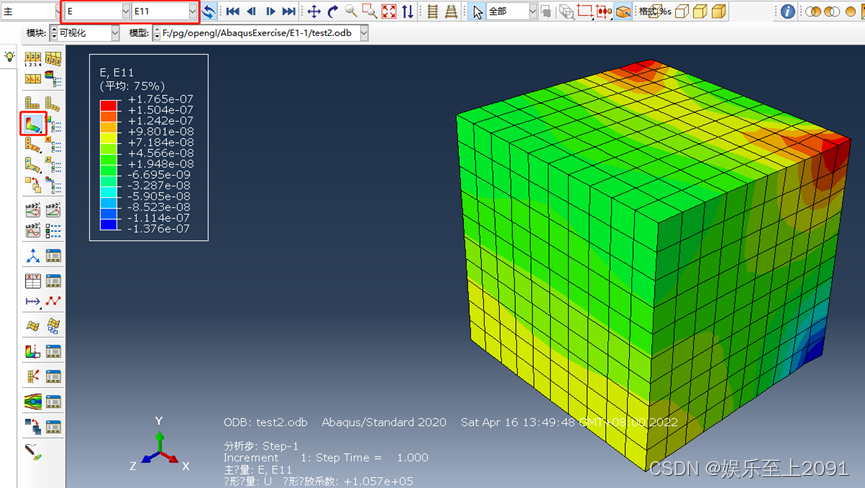

   选择“主->E->E11”，点击“自动在变形图上绘制云图”，显示xx方向的线应变
