Pro/ENGINEER（Creo）热力学（有限元）分析入门

热力学分析是结构分析的一个分支，结构分析中使用的许多命令在热力学分析模块中照常可以使用。

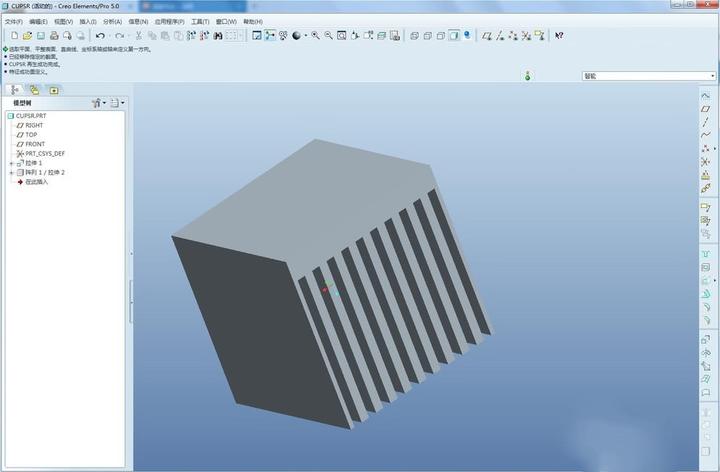

第一步，先打开建好的模型CPU散热座

​

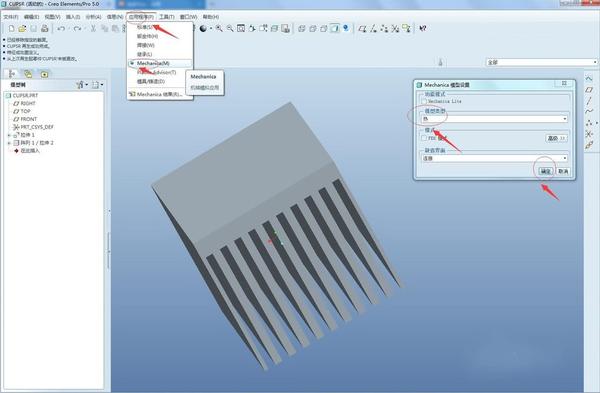

第二步，在窗口的应用程序中切换模式，把标准改成Mechanica

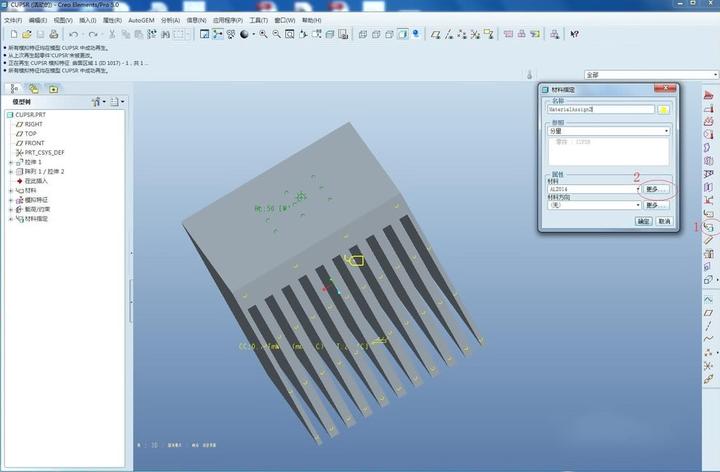

第三步，设置CPU散热座的材料属性

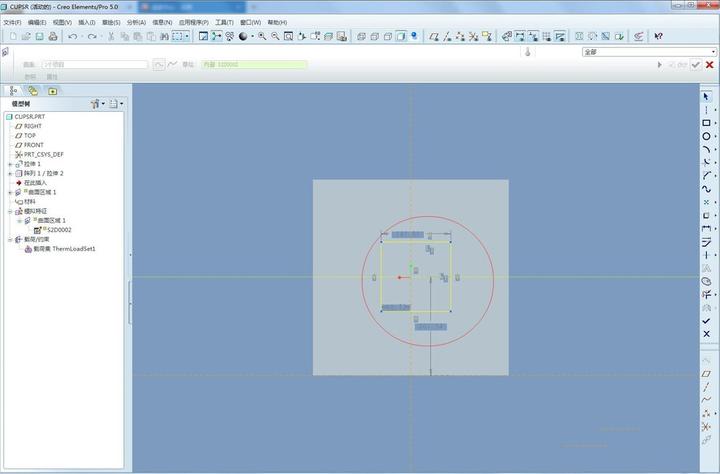

第四步，建立热源的模拟特征

第五步，建立载荷集就是设定发热源的总功耗和热源的位置（这个案例CPU功耗50W)

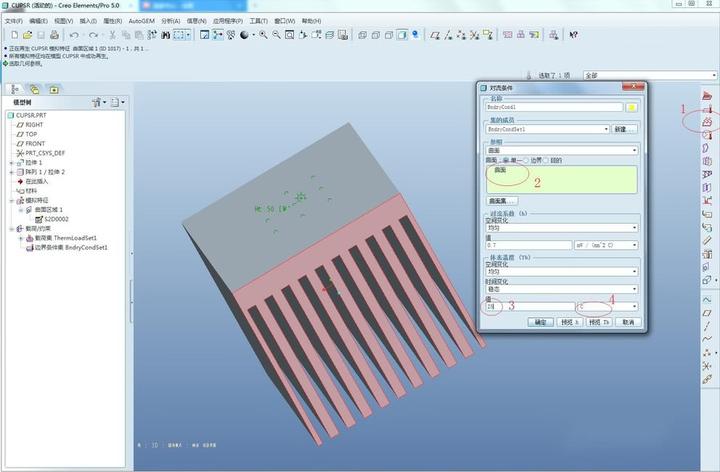

第六步，设置对流条件（对流系数为0.7mW/(mm2℃和环境温度25℃)

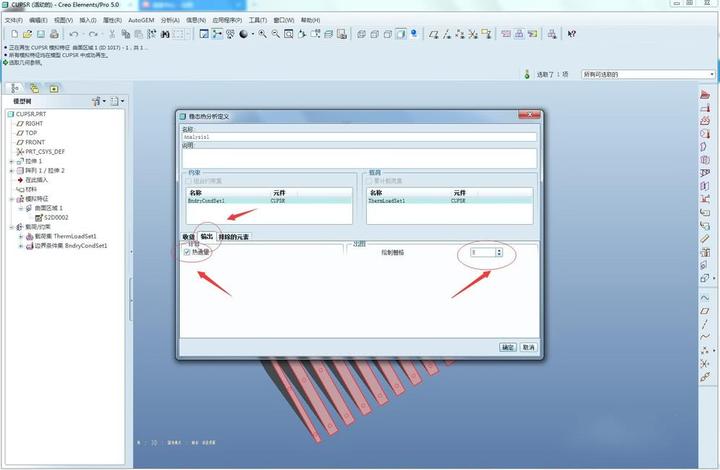

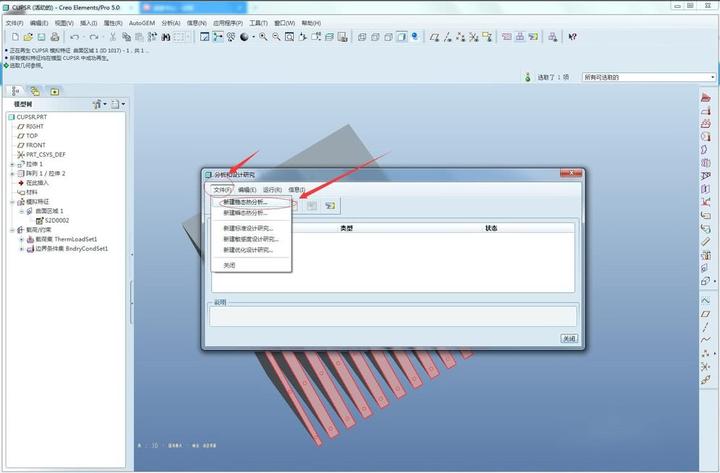

第七步，材料，发热源，环境条件都是设置好后，就进行新建稳态热分析

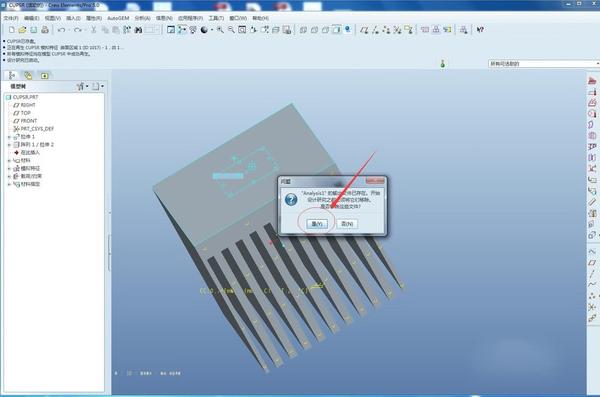

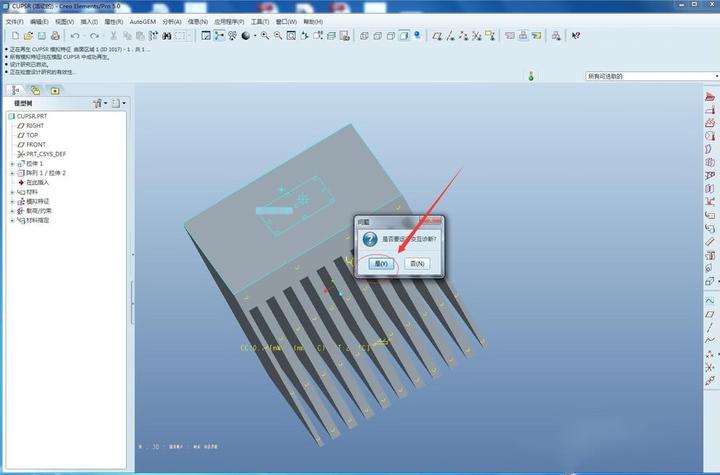

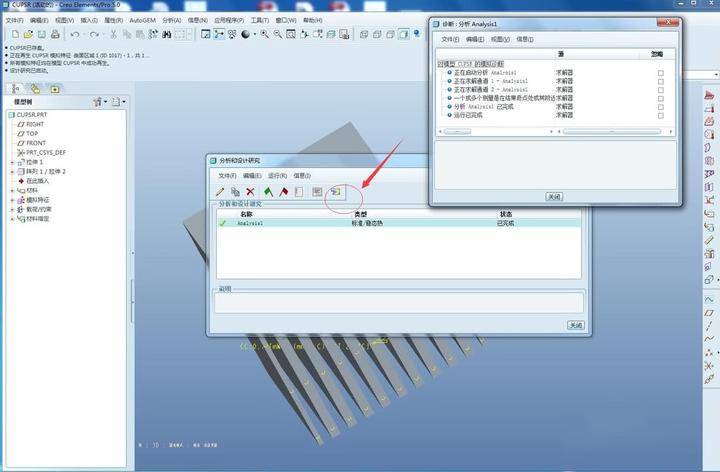

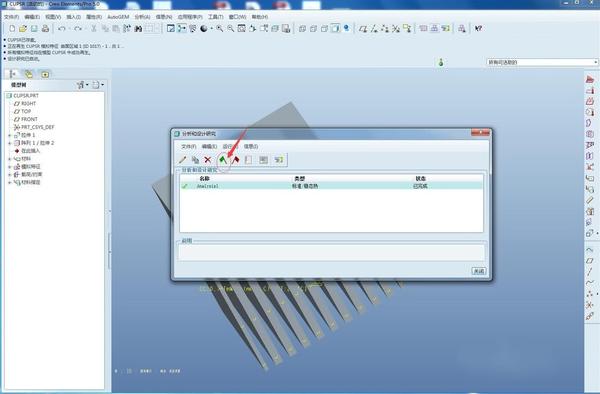

第八步，稳态热分析运行检查模型是否存在错误

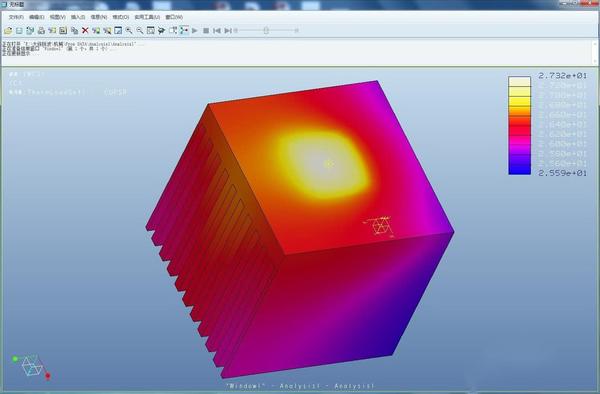

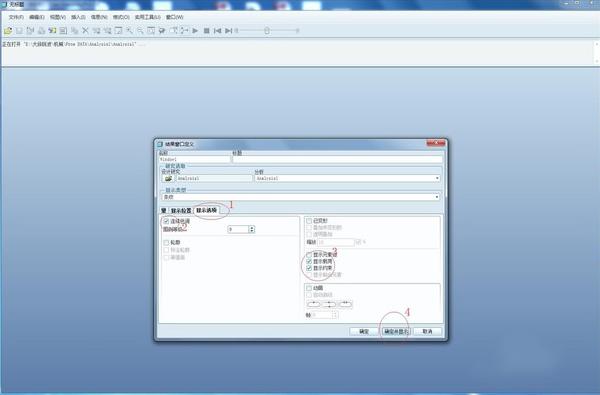

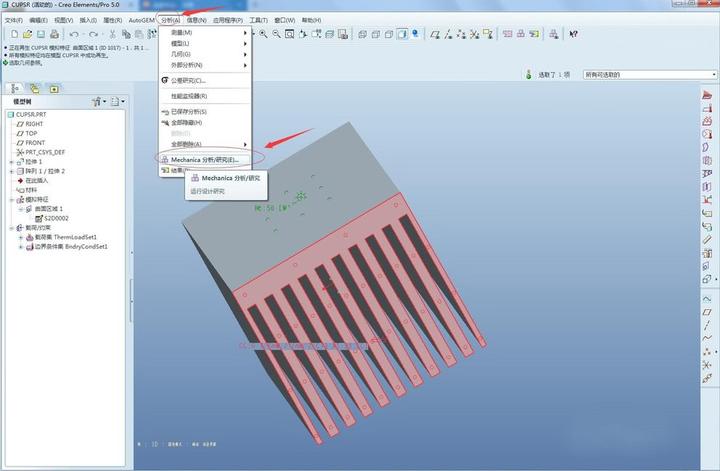

第九步，运行模型没有错误，就查看稳态热分析结果
