CAD软件曲面展开与成型误差深度分析

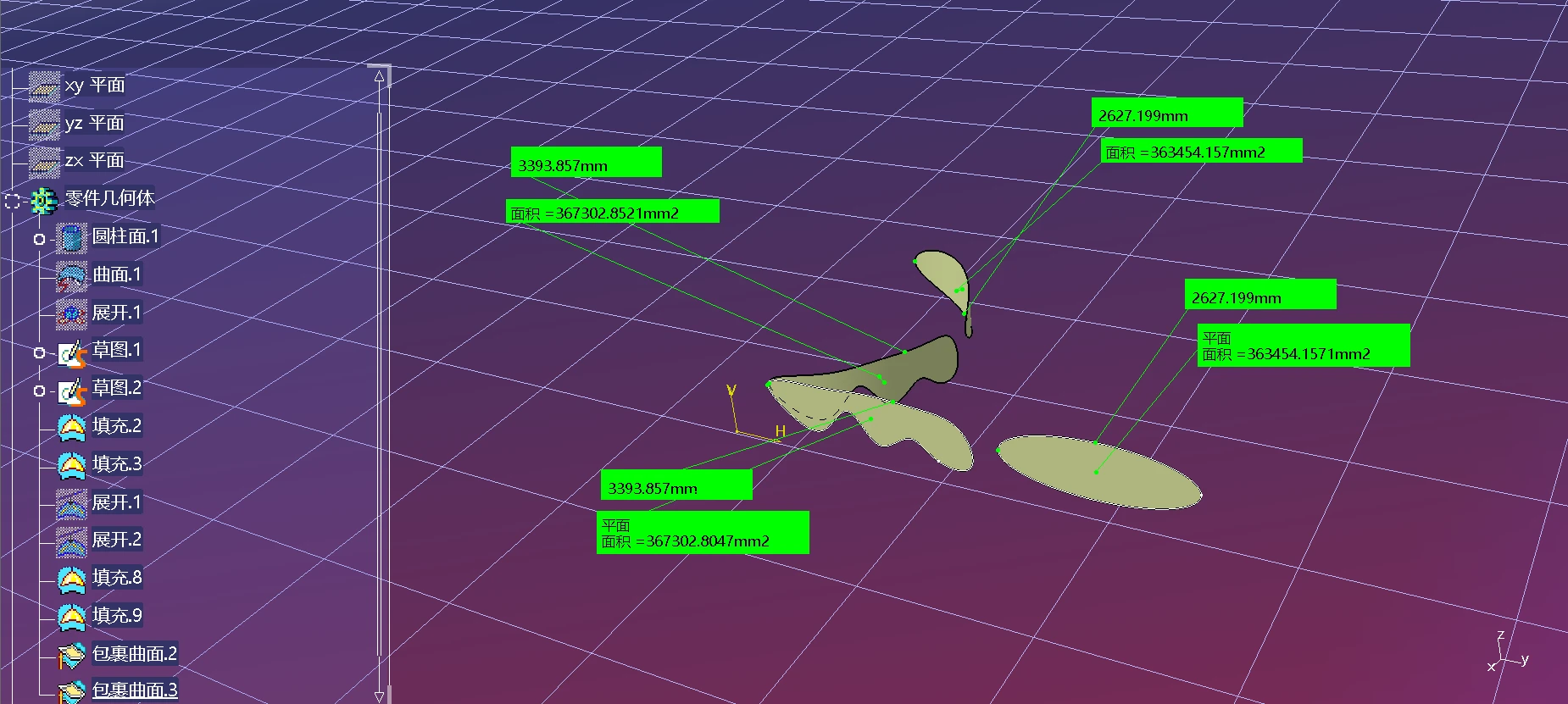

 1.从测量结果可以看出在Catia软件中曲面曲线展开与成型后面积的误差在0.1mm²以内，曲线的误差几乎无变化；

   Catia曲面展开与成型

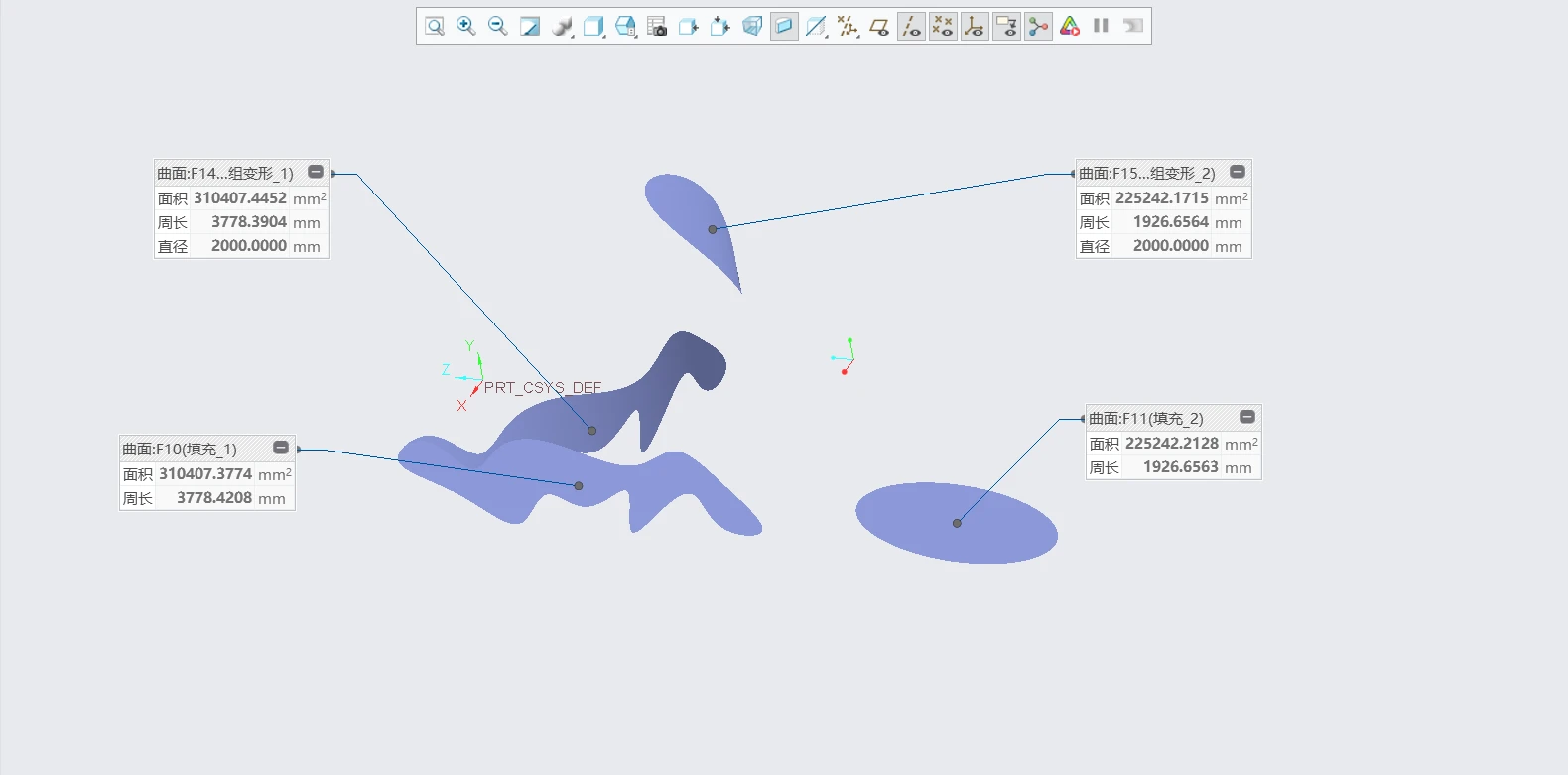

 2.从测量结果可以看出在Creo软件中曲面曲线展开与成型后面积的误差在0.1mm²以内，曲线的误差在0.05mm以内；

   Creo曲面展开与成型


 3.从测量结果可以看出在Rhino软件中曲面曲线展开与成型后面积的误差可以控制在0.1mm²以内，曲线的误差可以控制在0.1mm以内；

   Rhino曲面展开与成型

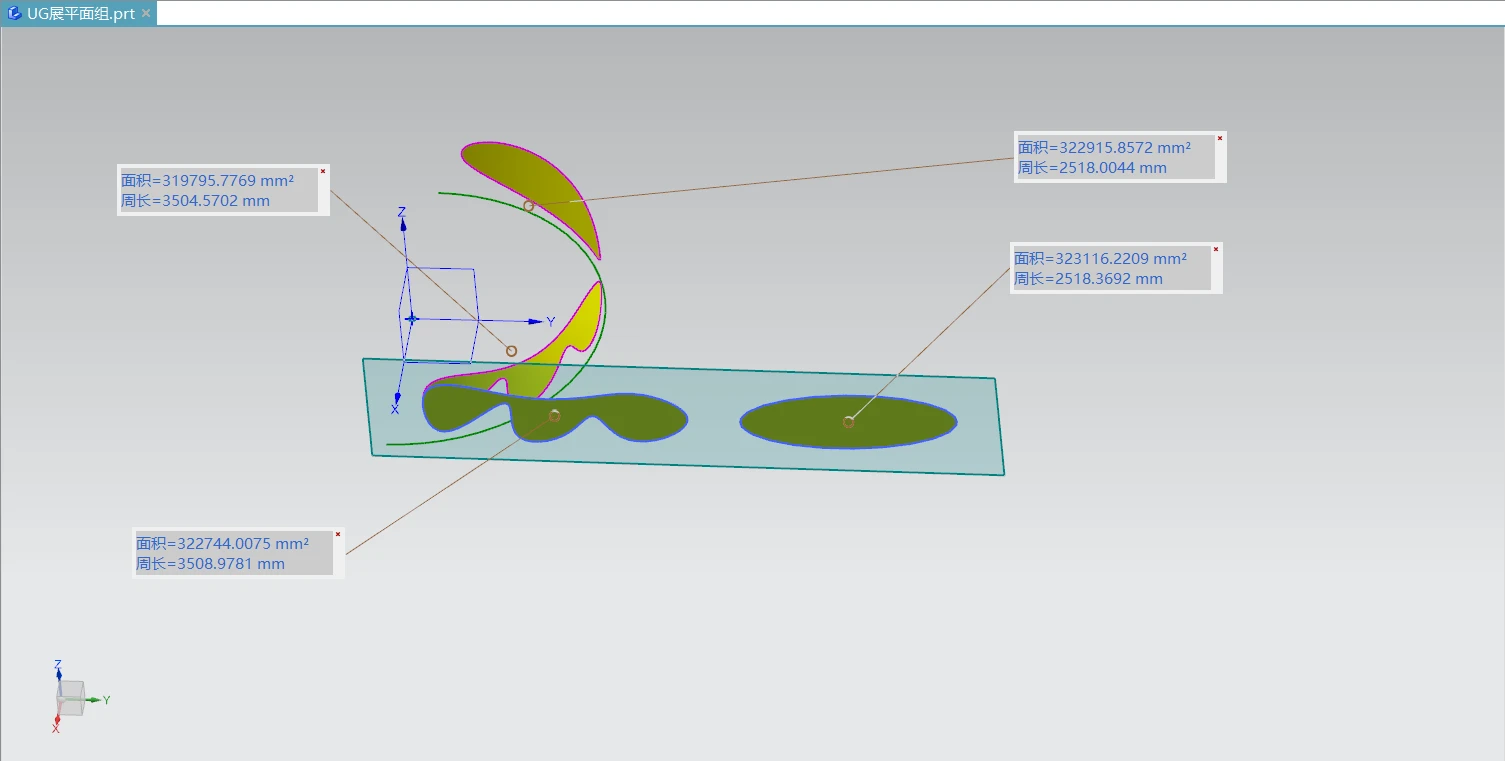

 4.从测量结果可以看出在UG软件中曲面曲线展开与成型后面积的误差比较大，曲线的误差比较大(可能还有其他操作方式减少误差，值得商榷)；

   UG曲面展开与成型

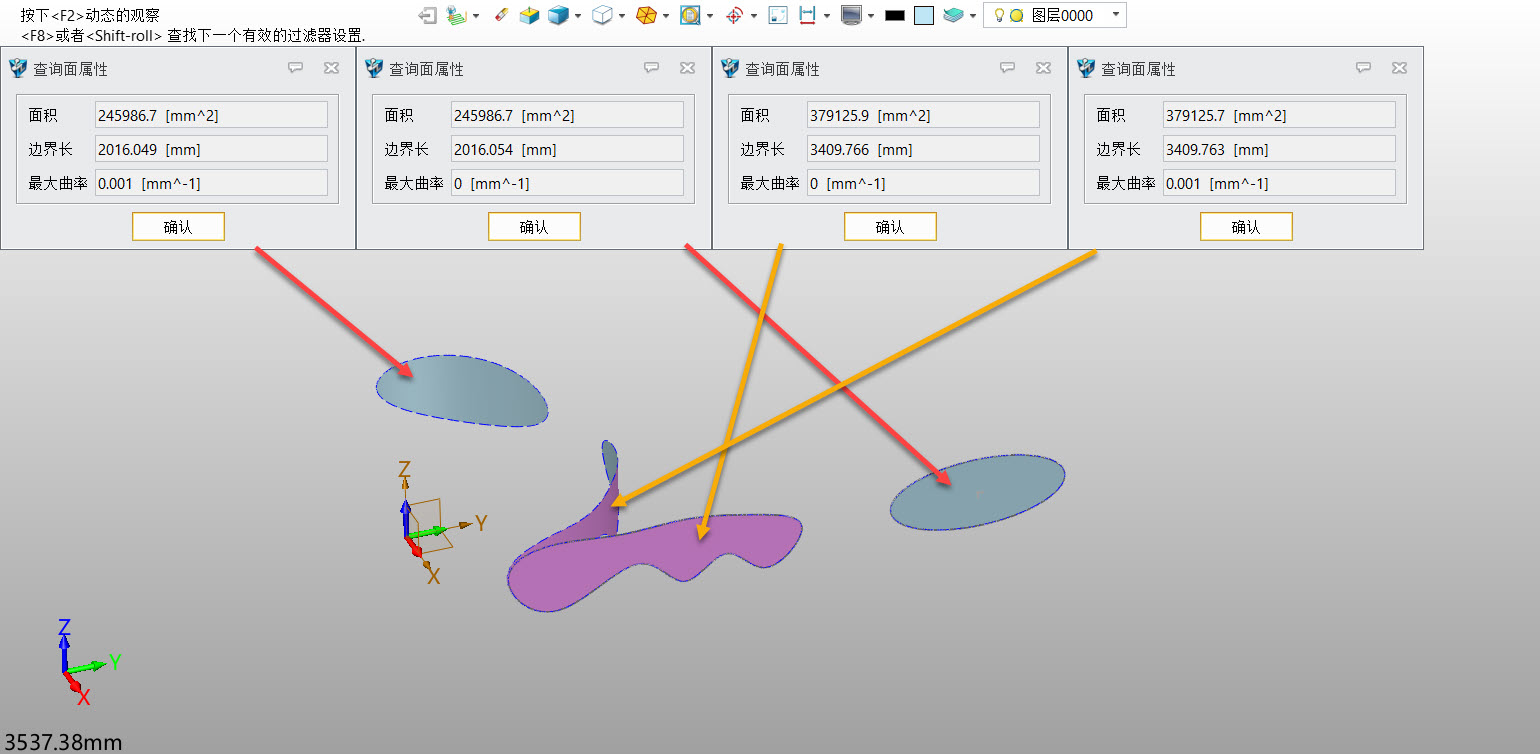

 5.其他软件如中望3D，曲面曲线展开与成型后面积的误差可以控制在0.5mm²以内，曲线的误差可以控制在0.05mm以内；

   中望30曲面展开与成型
