Fluent中雷诺数的查看与计算技巧

通过fluent 后处理面板的自定义流场函数

雷诺数定义：

流体密度*速度*特征长度/动力黏度

动力粘度、密度在材料面板获得

特征长度需要具体情况具体分析，若是管道流则为管道直径，不规则形状一般用水利直径，密闭容器等情况下可选整个容器的几何长度

fluent 操作如下

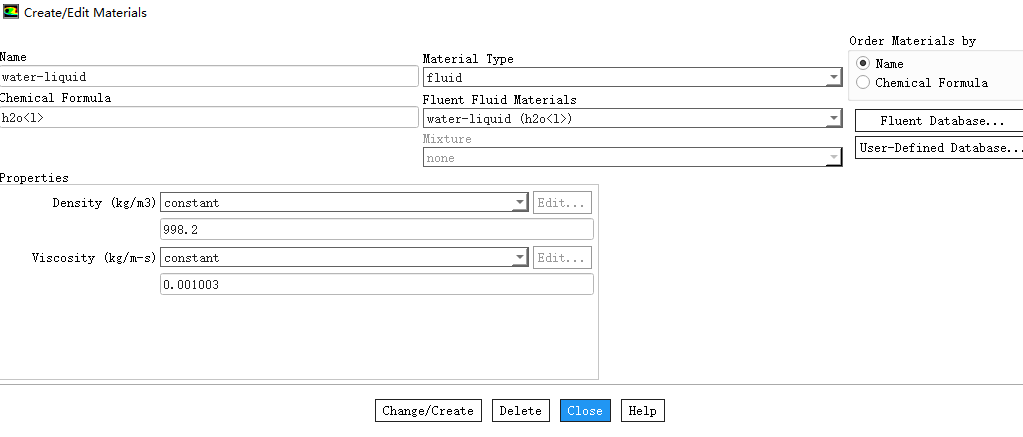

1、密度和粘度

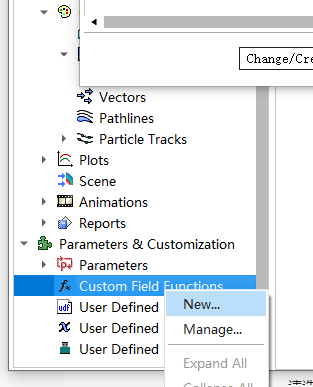

2、新建变量函数

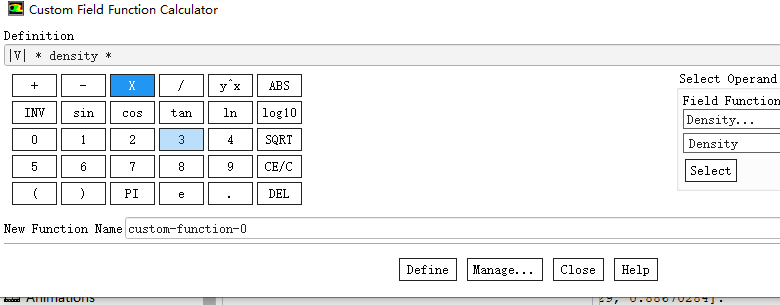

3、命名后，键入速度（在面板中找到速度，速度大小，鼠标左击select）

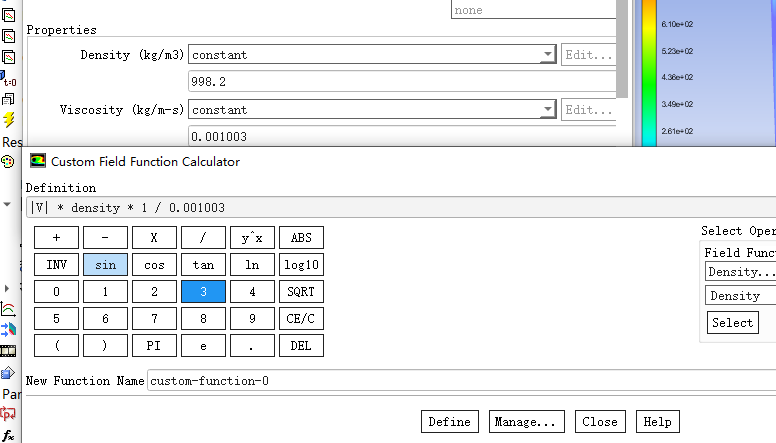

4、注意左侧左侧点击乘号，依次键入密度并点击输入特征长度

5、完成单击Define

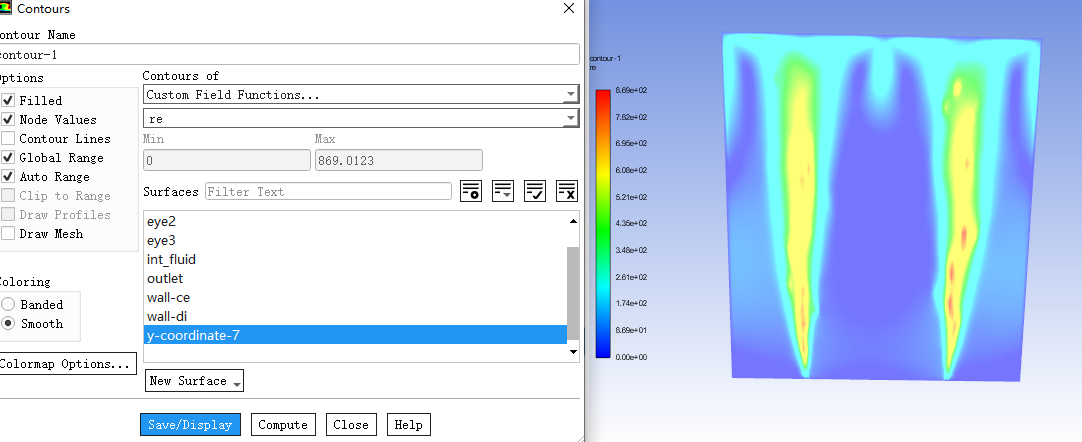

6、雷诺数云图显示如下
