EPLAN2022中电位点、中断点与添加符号的操作方法

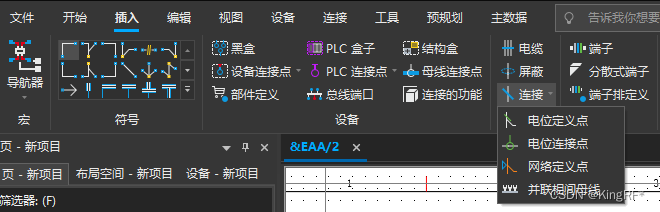

插入—— 电缆 /链接——连接下拉菜单——电位连接点

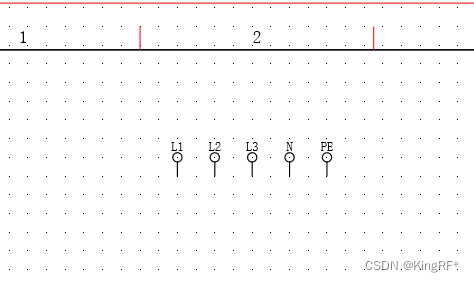

图纸 上放置到合适位置，通过TAB键旋转符号方向，左键确认。

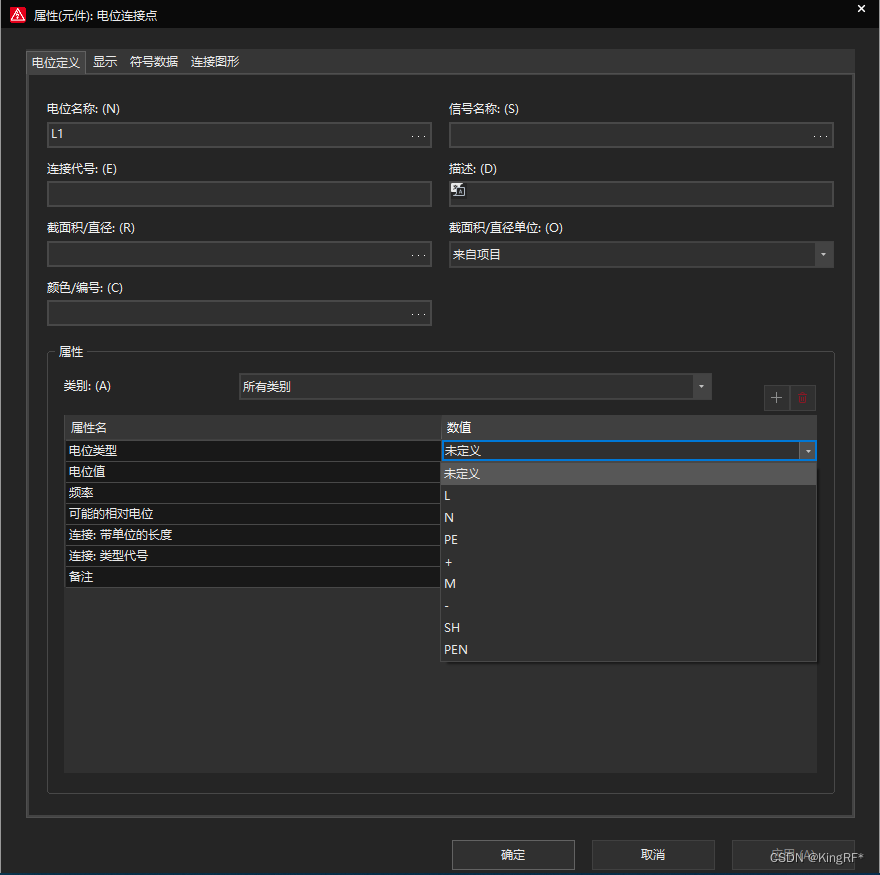

弹出属性窗口，输入点位名称，选择点位 类  型，确认放置完成。

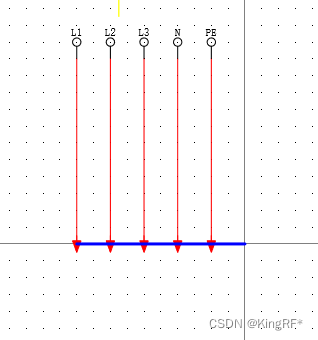

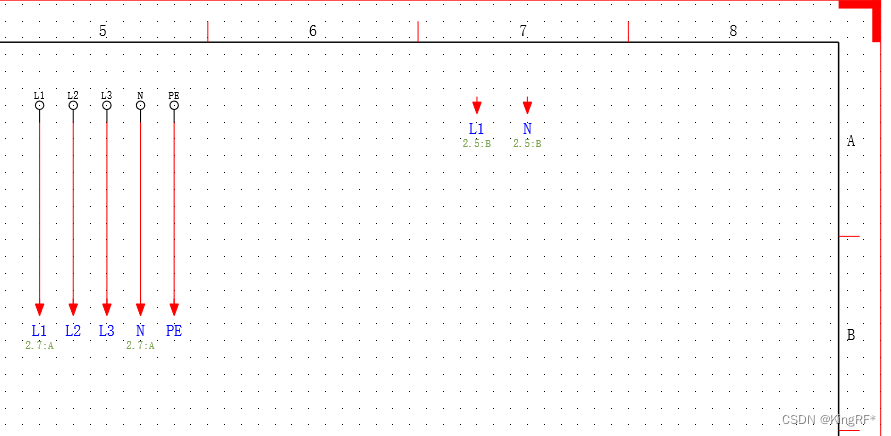

中断点：中断点一般是成对出现的，通过地址实现跳转。

选择中断符号后，按TAB键旋转到正确方向，按住左键不放，就可以拖放多个符号。

                      按住CTRL键+左键，点击跳转点（2.7:A），跳转到中断点下一个位置。

                       2.7:A   ：  第二页 .第七列：第A行

                                                               插入符号

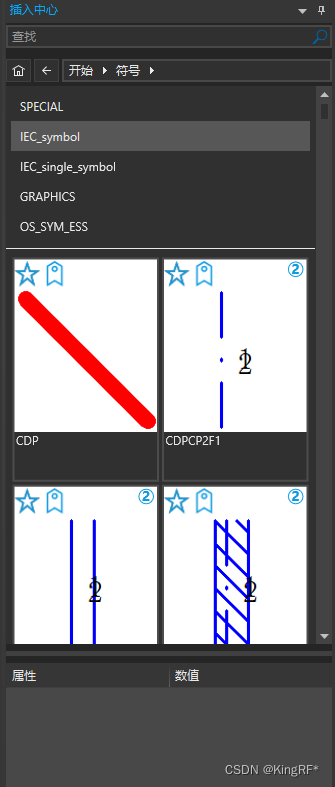

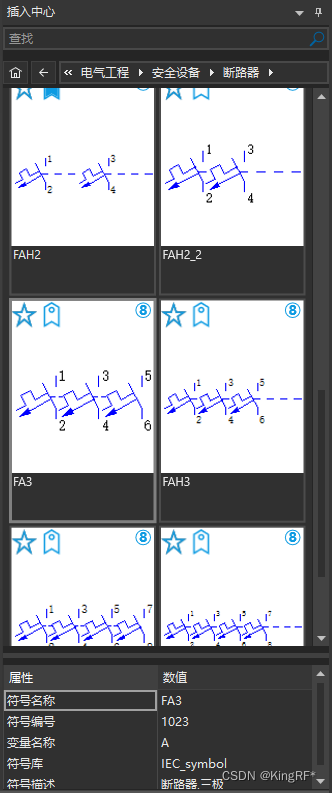

右侧插入中心——符号——IEC_symbol—— 电气工程

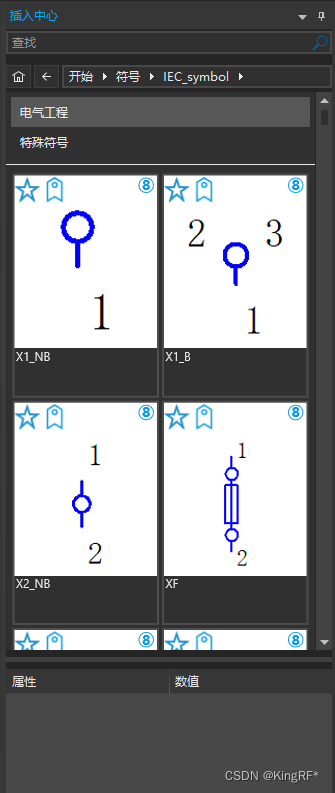

                                                               选择要插入的符号。

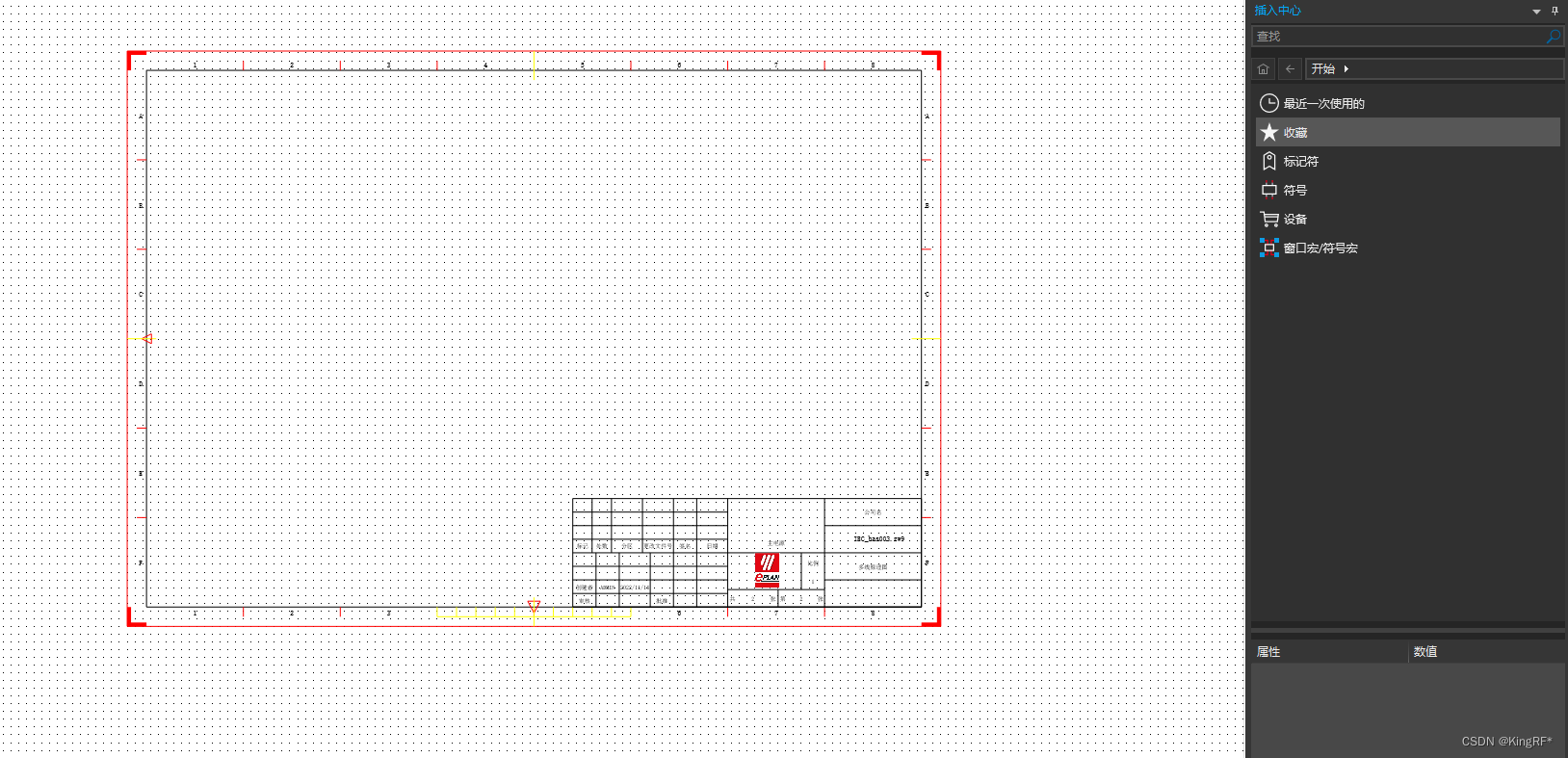

 插入到图纸合适位置

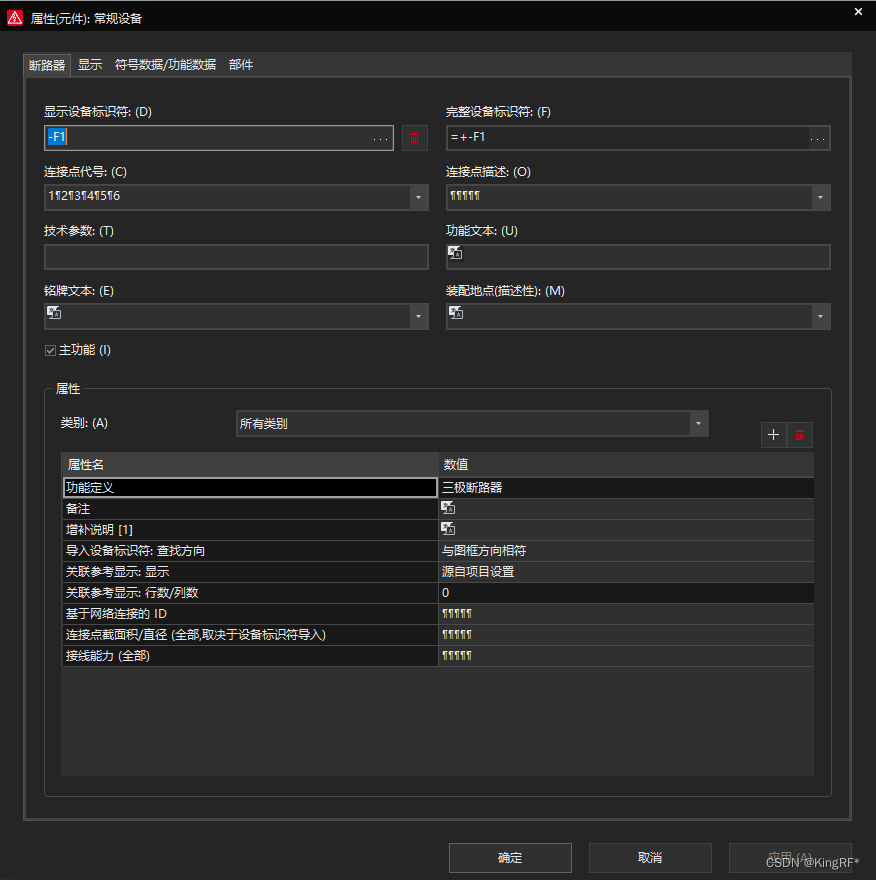

                                           单击左键，弹出属性窗口，输入显示设备 标识符
