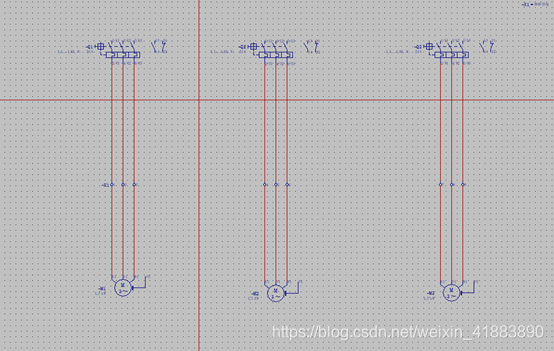

1、 新建一个多线原理图，添加3个电机如下

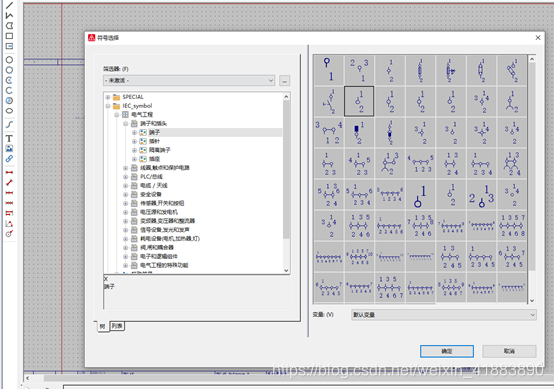

2、 插入—》符号—》端子 选择合适的端子插入
3、X1代表一个端子排，123456789表示端子，需要平行划过去。如果出现 X2 则表示为另一个端子排了
、

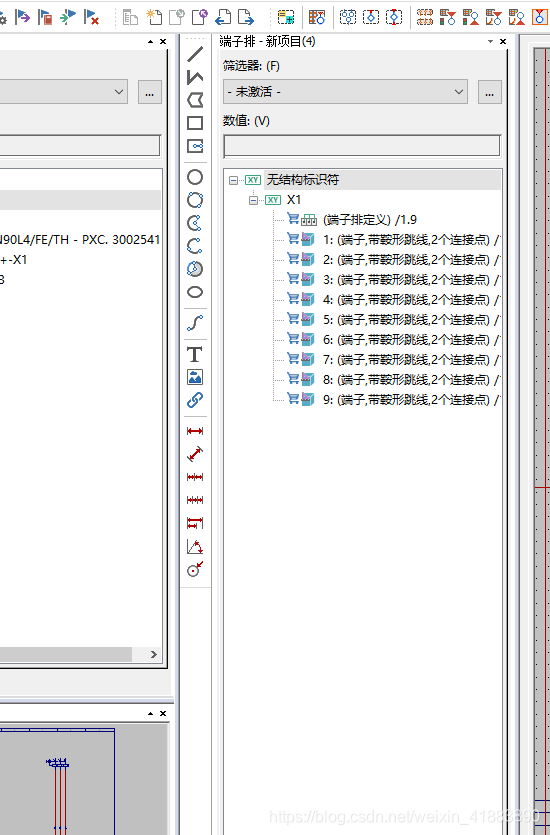

4、 项目管理—》端子排—》端子排导航器

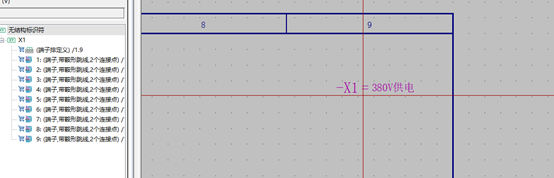

向右拖，可添加到 图纸 的备注

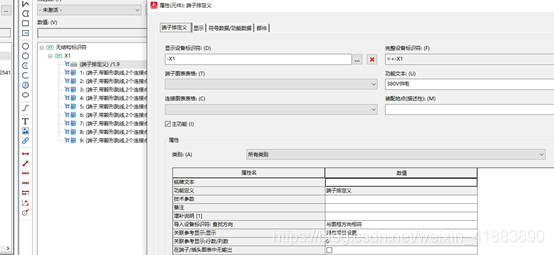

右键—》属性添加端子排 注释

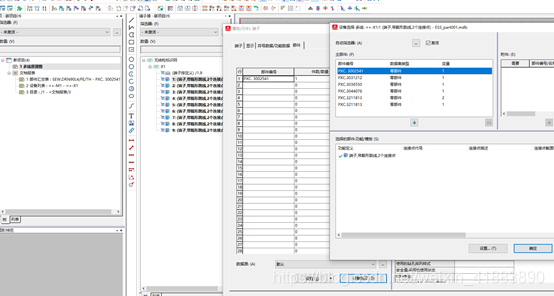

5、全选9个端子—》属性—》部件：设备选择，选择端子对应的型号

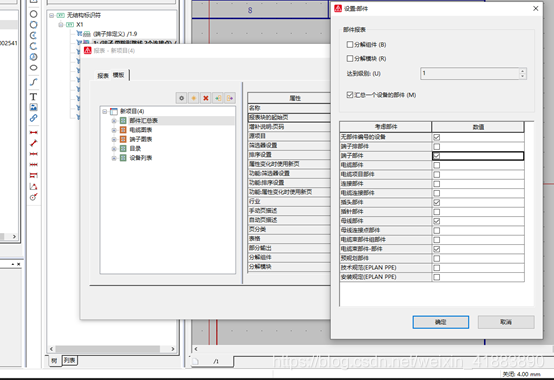

6、一般设备 汇总 表是汇总端子排，如果要汇总端子，则修改参数：工具—》报表—》生成-

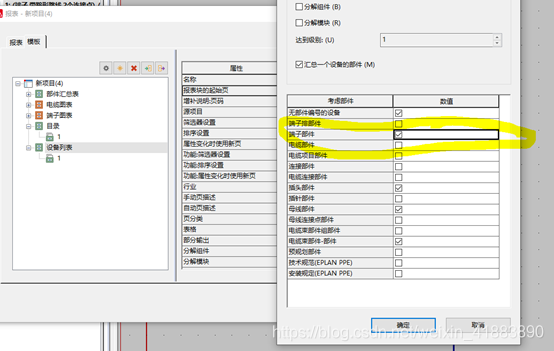

设备列表—》设置，勾选项改变-
部件汇总表 类 似操作

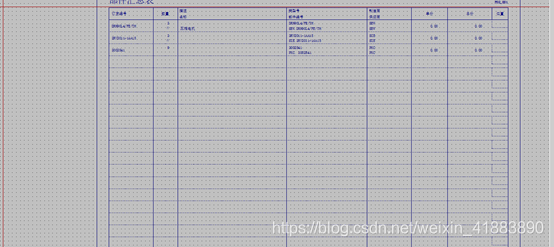

7、完成后如下
