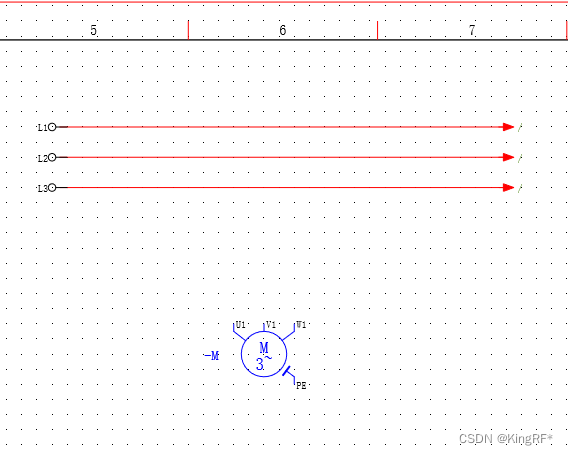

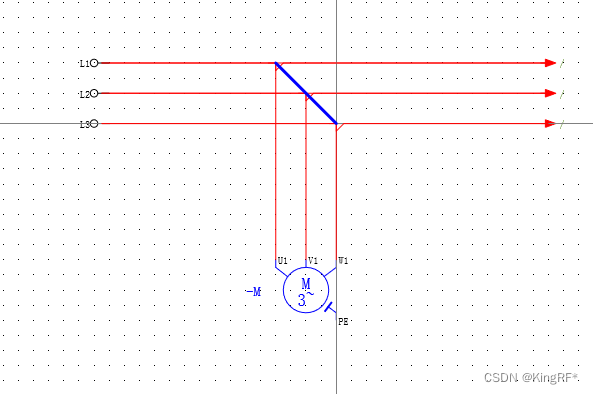

绘制点位点，中断点，插入一个电机符号。

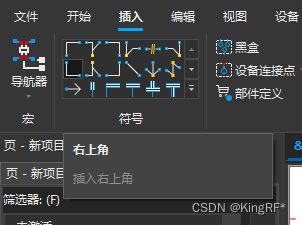

插入——符号——选择节点。
节点：相当于三通。
角：相当于弯头。
选择其中任意一个方向，都可以通过TAB键旋转方向。

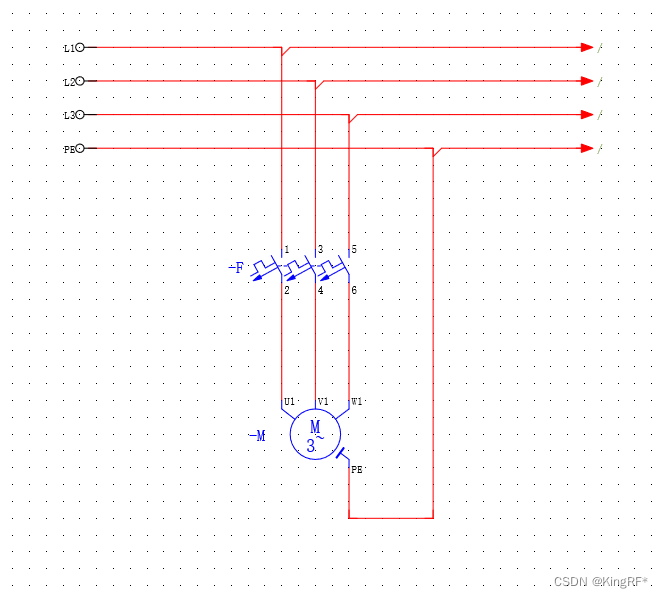

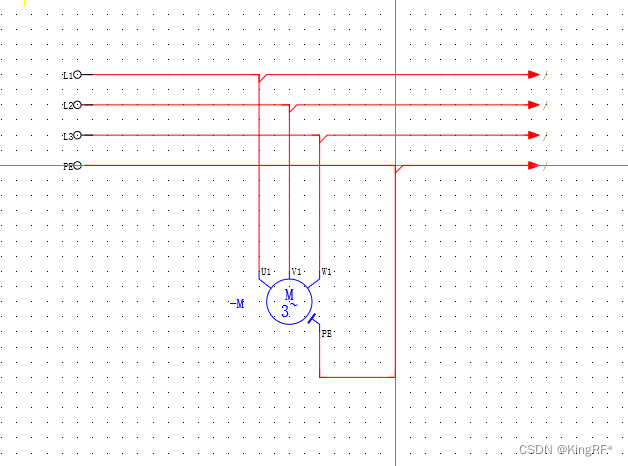

将节点放置正确位置后，导线自动链接。
鼠标左键按下不放， 拖拽 可以一次放置多个节点。
可以通过TAB键更改其方向。

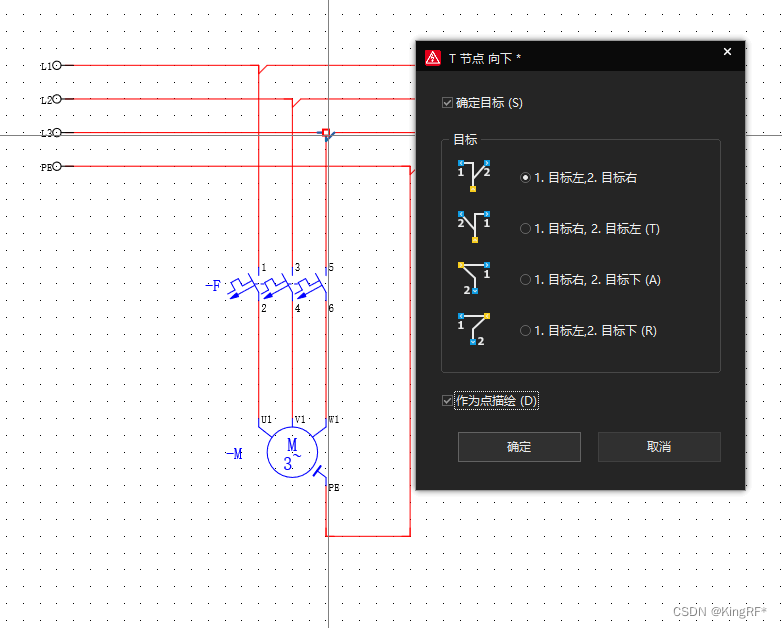

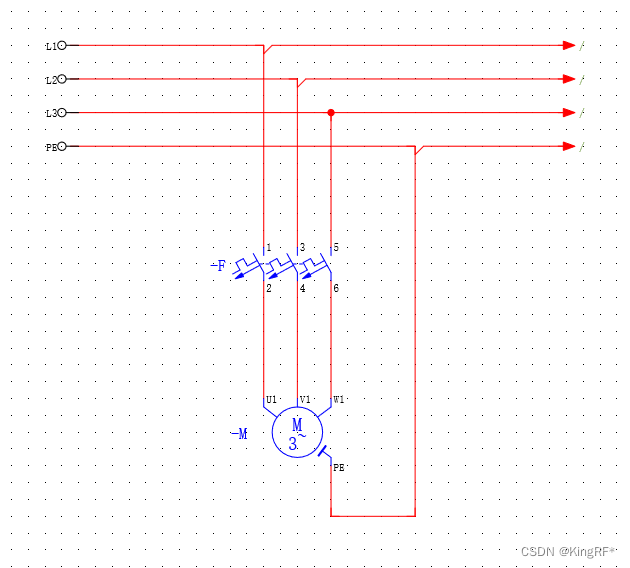

双击节点，弹出的窗口，勾选作为点描绘，确定后交点处变成圆点。

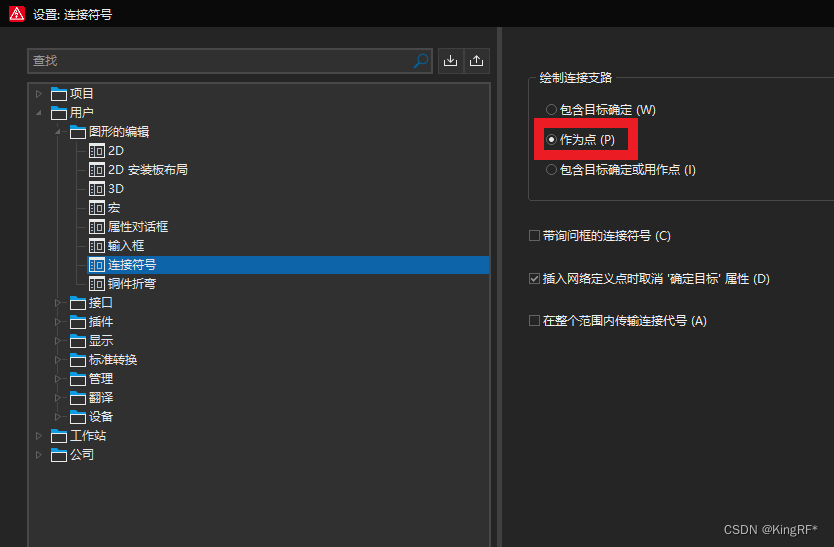

如果节点都以点绘制，文件——设置——用户——连接符号——选择作为点

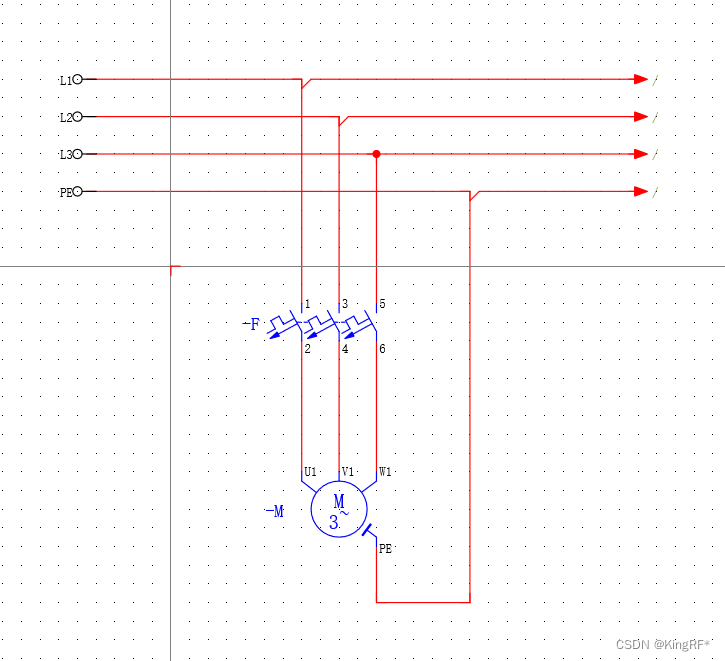

在 图纸 中插入节点，都以点绘制节点。
导线间半圆形，先选择一个角，按下BACKSPACE（退格键）。

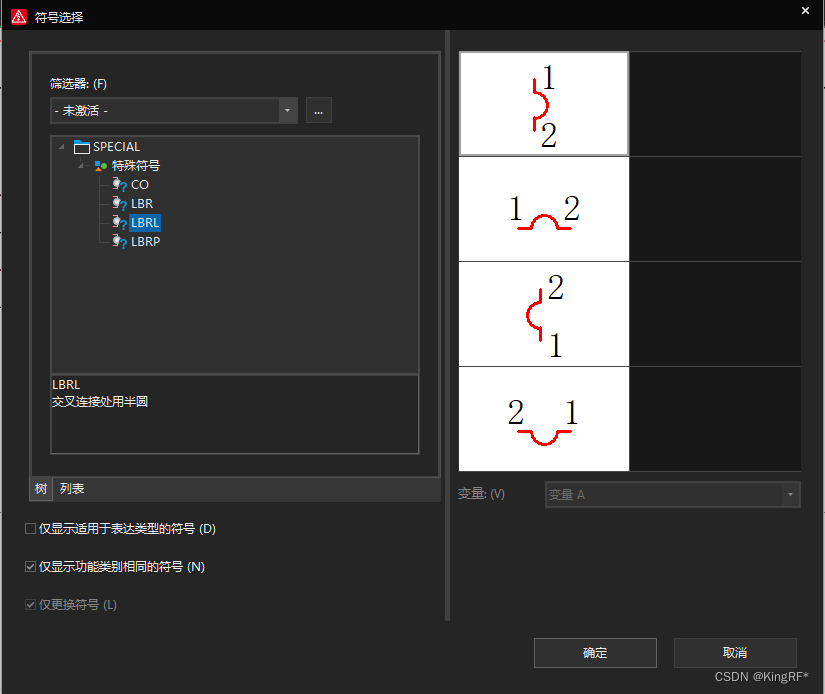

弹出符号选择，点击LBRL选择半圆形。
插入到合适位置，如果换回角，在按退格键，点击CO，选择角。
