利用ANSYS计算简单悬臂梁:完整过程详解

阅读数 176
点赞 476
article_banner

一、悬臂梁基本概况

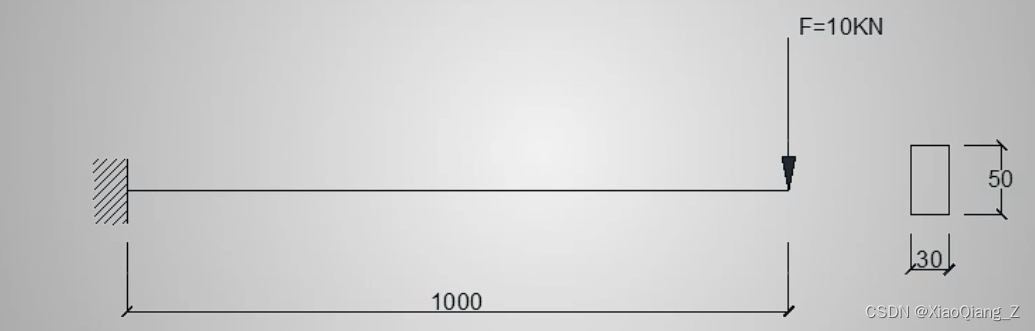

 如图,某悬臂梁,材料为钢,截面为30mmX50mm,端部受集中力10KN作用,试计算其在集中力作用下的变形以及端部弯矩。

二、 建模 过程:

分析步骤:定义材料、单元、截面 →  几何(物理)建模  →  属性分配  →  网格划分  →  求解

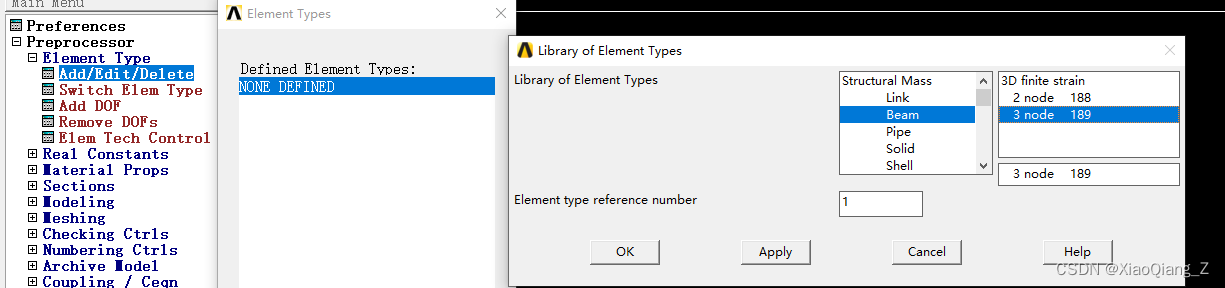

 1、定义单元

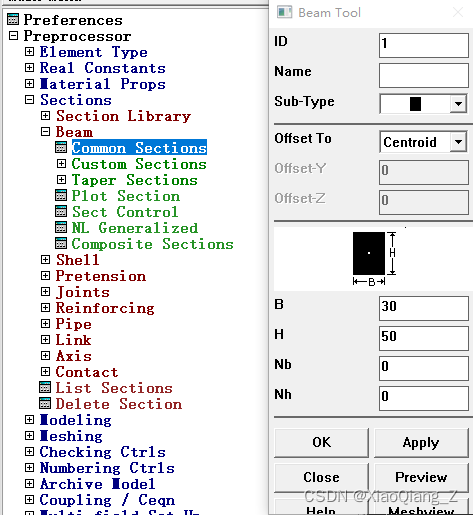

2、定义梁截面

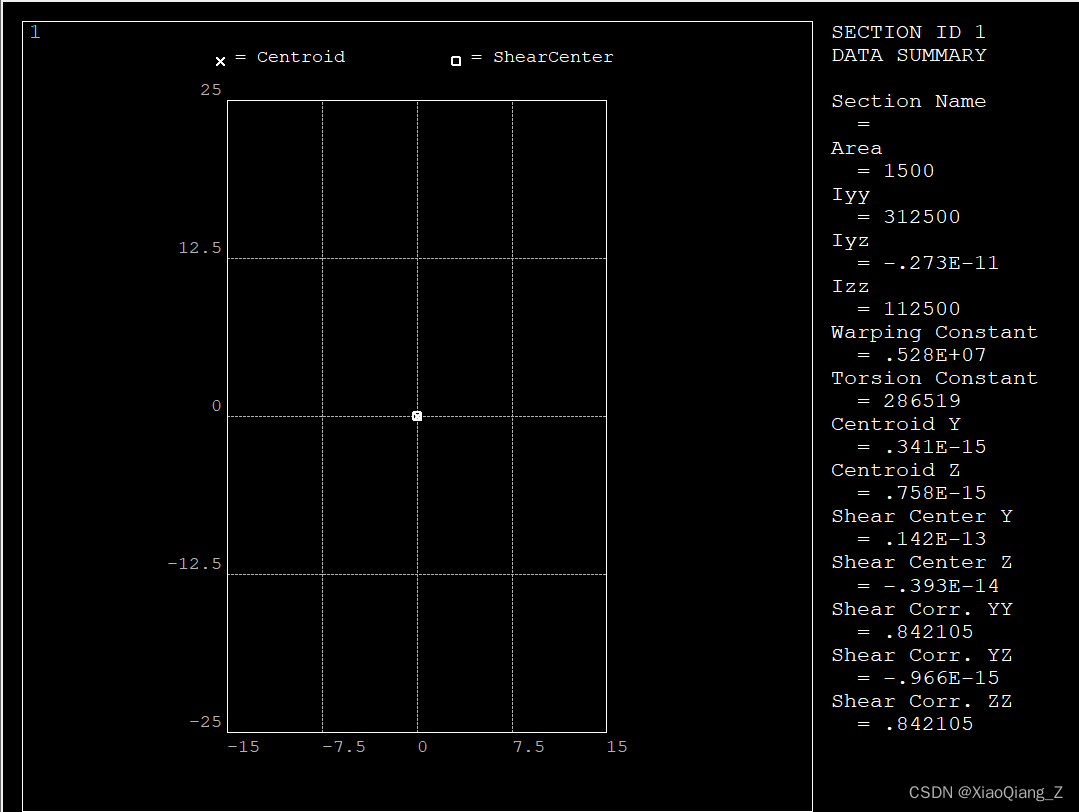

在梁截面中选择常用截面输入B、H,同时点击Plot Section查看截面性质。

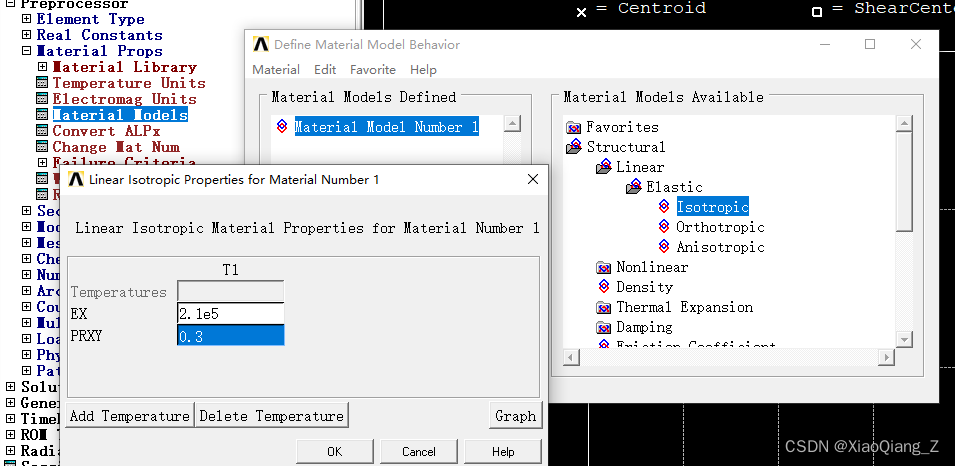

3、定义钢材

EX为钢材 弹性模量 为2.1MPa,PRXY为泊松比为0.3.

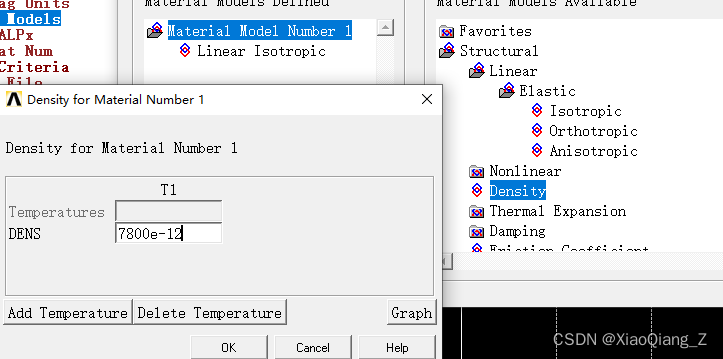

定义材料密度:

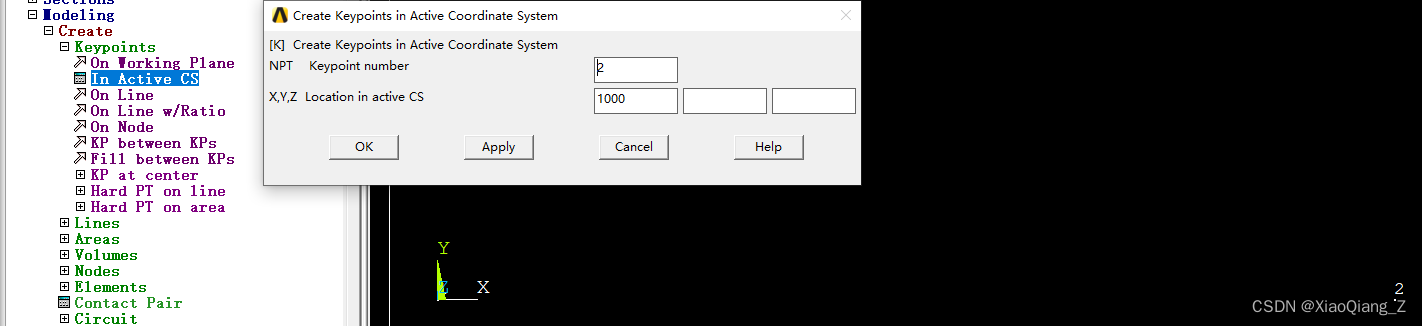

4、建立关键点

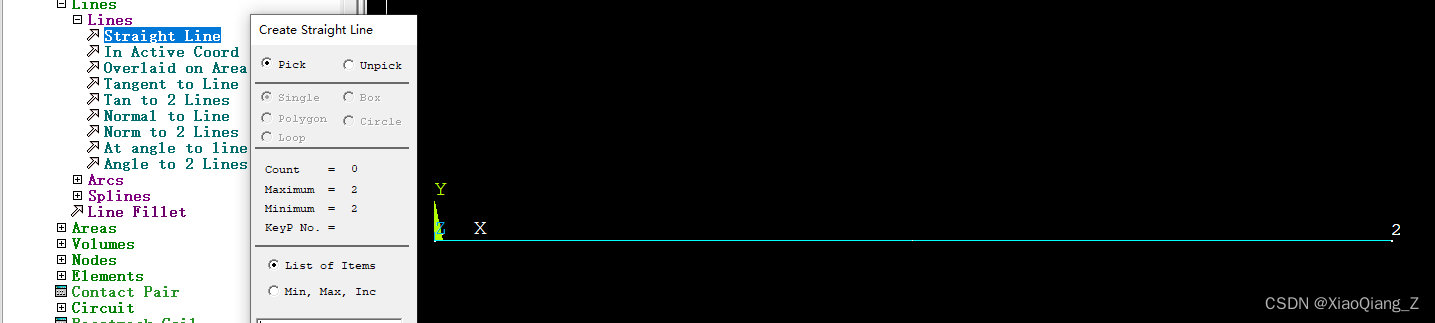

5、连接直线

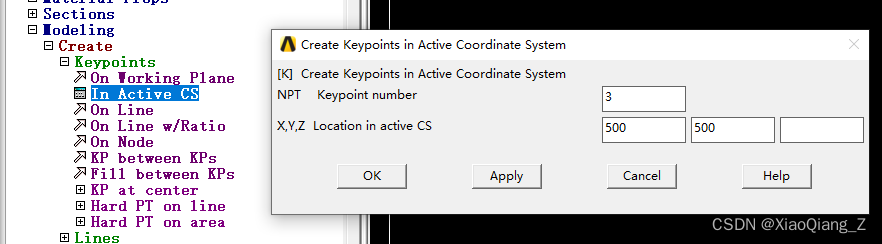

6、定义方向点

7、属性分配

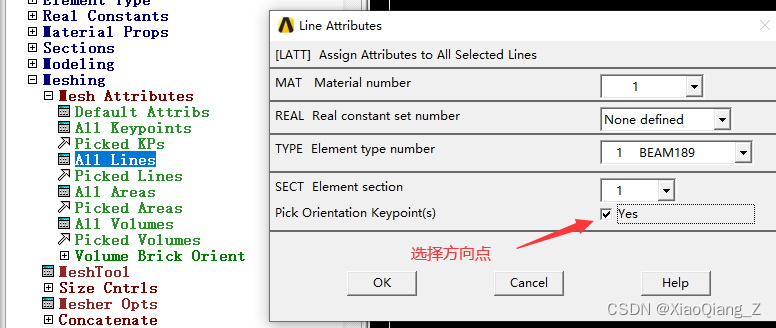

①、选择方向点,选择3

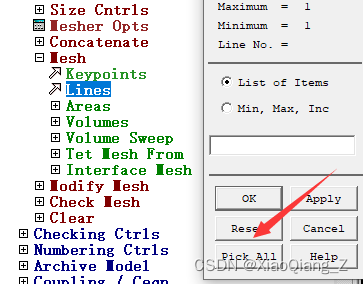

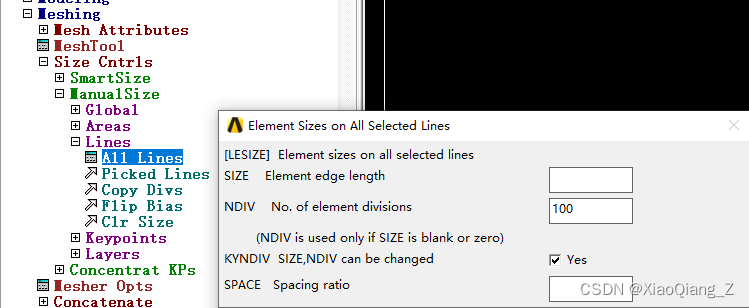

②、划分单元,可以根据长度划分,也可以根据份数划分

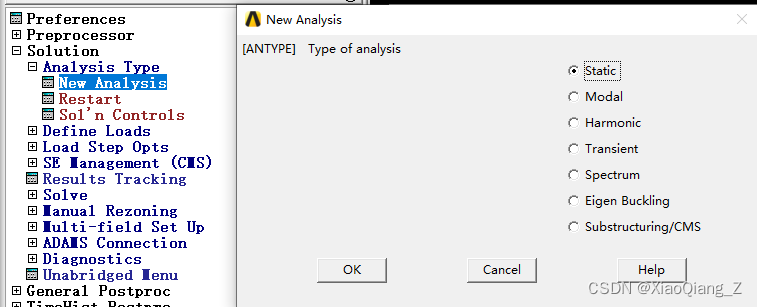

③、重新定义单元 类  型为Static

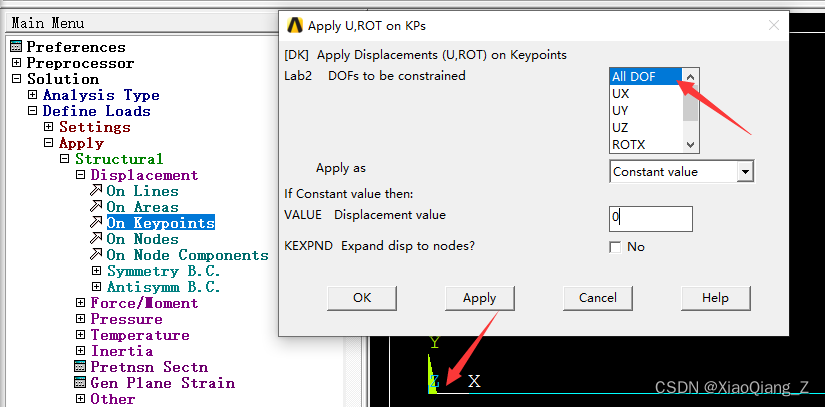

④、定义边界条件

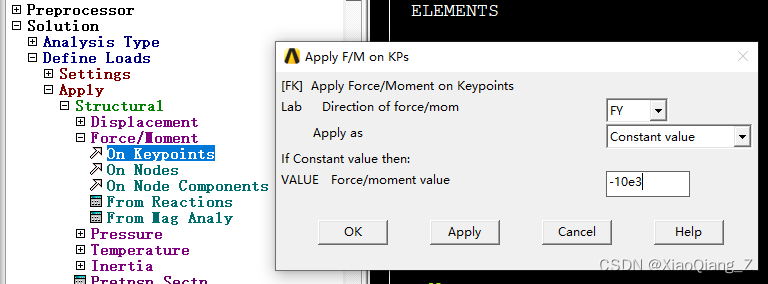

⑤、添加集中力

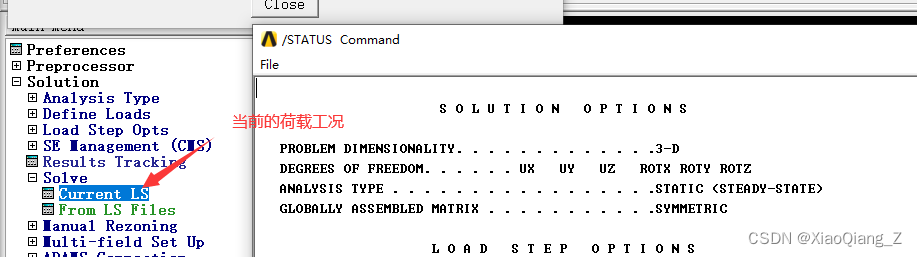

⑥、加载

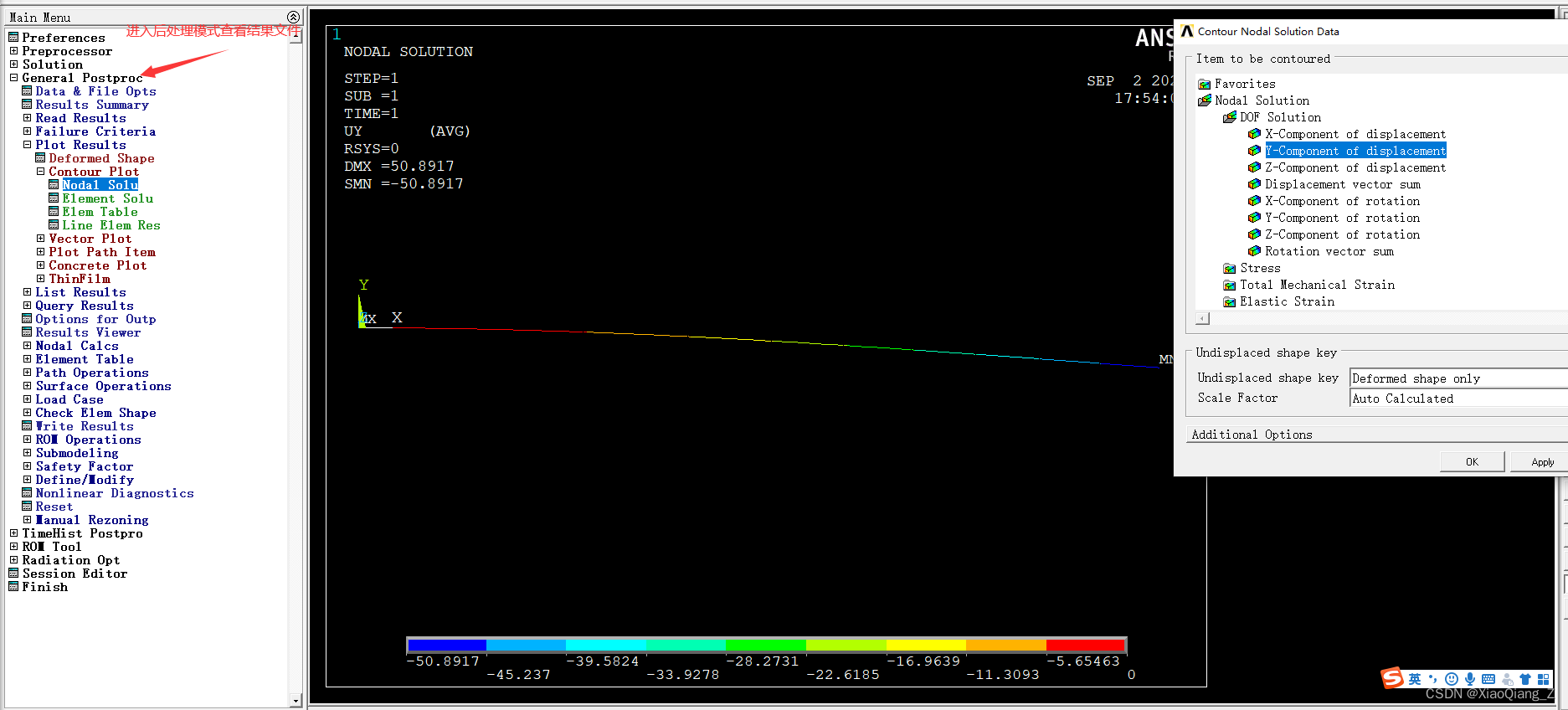

8、结果查看

9、理论计算

①、最 大变形 U{max}=\frac{FL^{3}}{3EI}=50.79mm.

②、最大弯矩: M =FL=10KN.m
