ANSYS Workbench仿真(二)：Mesh网格划分（扫掠、多区网格、2D网格）③

扫掠划分

• 概要

• 薄扫掠方法 多个源面对多个目标面的扫掠 很好的替代壳体模型的中面，得到纯六面体网格
• 多区扫掠 自由分解方法 多个源面对多个目标面

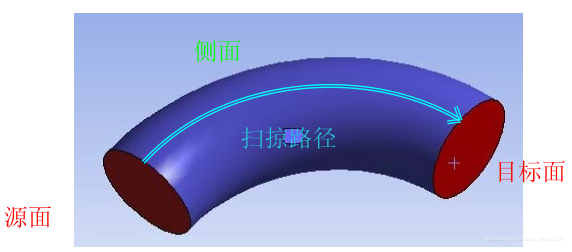

• 扫掠划分方法 – 体相对侧源面和目标面的拓扑可手动或自动选择. – 源面可划分为四边形和三角形面 – 源面网格复制到目标面 – 随体的外部拓扑，生成六面体或楔形单元连接两个面 可对一个部件中多个体应用单一扫掠方法
• 扫掠网格膨胀 对扫掠网格,选择源面的边，源面则得到膨胀 一旦定义了源面, 然后就可以定义膨胀

QS: 什么时候使用扫掠与薄扫掠? 使用扫掠方法当 : 侧面不薄；只有一个源面和目标面；扫掠方向沿路径改变 使用薄扫掠方法当 : 侧面薄；多个源面和目标面；路径是直线 一般, “薄” 意味着侧面相对于源面比较小 (侧面/源面长径比是 ~ 1/5)

多区 网格划分

• 多区的特征是自动分解几何，从而避免将一个体分裂成可扫掠体以用扫掠方法得到六面体网格
• 算法不同于其它膨胀方法 (拉伸o-grid)，作用于体, 对面定义

2D表面体网格划分

• 表面体网格划分方法 – 自动方法 (四边形支配的) – 三角形 – 边/三 均匀的四 形 角形 – 均匀的四边形
• 表面体网格划分控制 边尺寸 -必要使用 Bias Factor和硬分割 通过偏好类型(Bias type)进行不均匀分布控制，Bias Factor为最长边和最短边的比例，Smooth Transition为定义增长率 映射面划分-To try to enforce a structured rather thana paved mesh -边, 角, 和端面可由高级选项定义 映射面划分控制：支持边/角控制来定义子映射策略
• 表面划分和膨胀 扫掠网格的边定义膨胀会作用到面

EXP（2D）

• 通过边界size控制边的number of divisions，对2D表面网格进行划分；
• 通过控制边的bias factor实现和膨胀相似的效果。
• 注意在选择面体的边时压缩上图中的线体，不然划分效果作用不到面上；

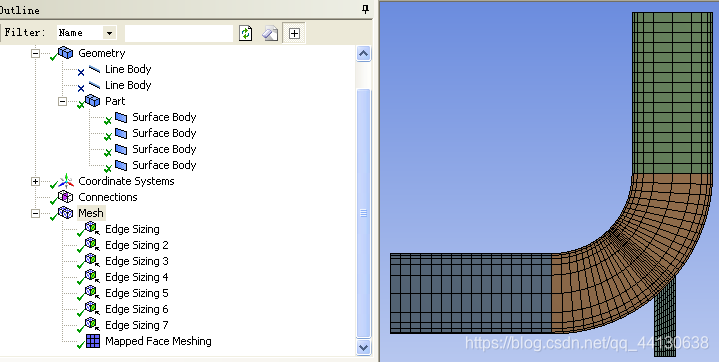

• 对四个面体的mapped face meshing操作具有保证映射面的规则效果
• 当不存在mapped face meshing操作时，会有如下meshing效果
•
