HyperMesh划分四面体网格方法及详细步骤

一、先介绍一下hypermesh

百度HYPERMESH的介绍：在 CAE 工程技术领域, Hypermesh最著名的特点是它所具有的强大的有限元网格划分前处理功能。一般来说，CAE分析工程师80%的时间都花费在了有限元模型的建立，修改和网格划分上，而真正的分析求解时间是消耗在计算机工组站上，所以采用一个功能强大，使用方便灵活，并能够与众多CAD系统和 有限元 求解器进行方便的数据交换的有限元前后处理工具，对于提高有限元分析工作的质量和效率具有十分重要的意义。是一个高性能的有限元前后处理器。

就我个人的使用经验来说，hypermesh强大就强大在于对大模型（数据大）、复杂 模型  的处理上，不管是几何编辑方面，还是网格划分方面，相对于abaqus来说，简直不要太厉害。

   利用abaqus对复杂的大模型来直接进行有限元分析是很困难的。第一个问题，大模型导入abaqus之后，abaqus有可能会卡。这个对于需要进行几何修复的模型来说，实在是不好用。第二，对于需要修复的模型，能用的处理键、处理方法太少。这样导致的后果一方面，处理起来很慢，二就是有些问题处理不了。修复完不成，就不能进行分析。第三，进行网格划分难，划分失败处理起来很麻烦…诸如此 类

二、hypermesh划分四面体网格方法

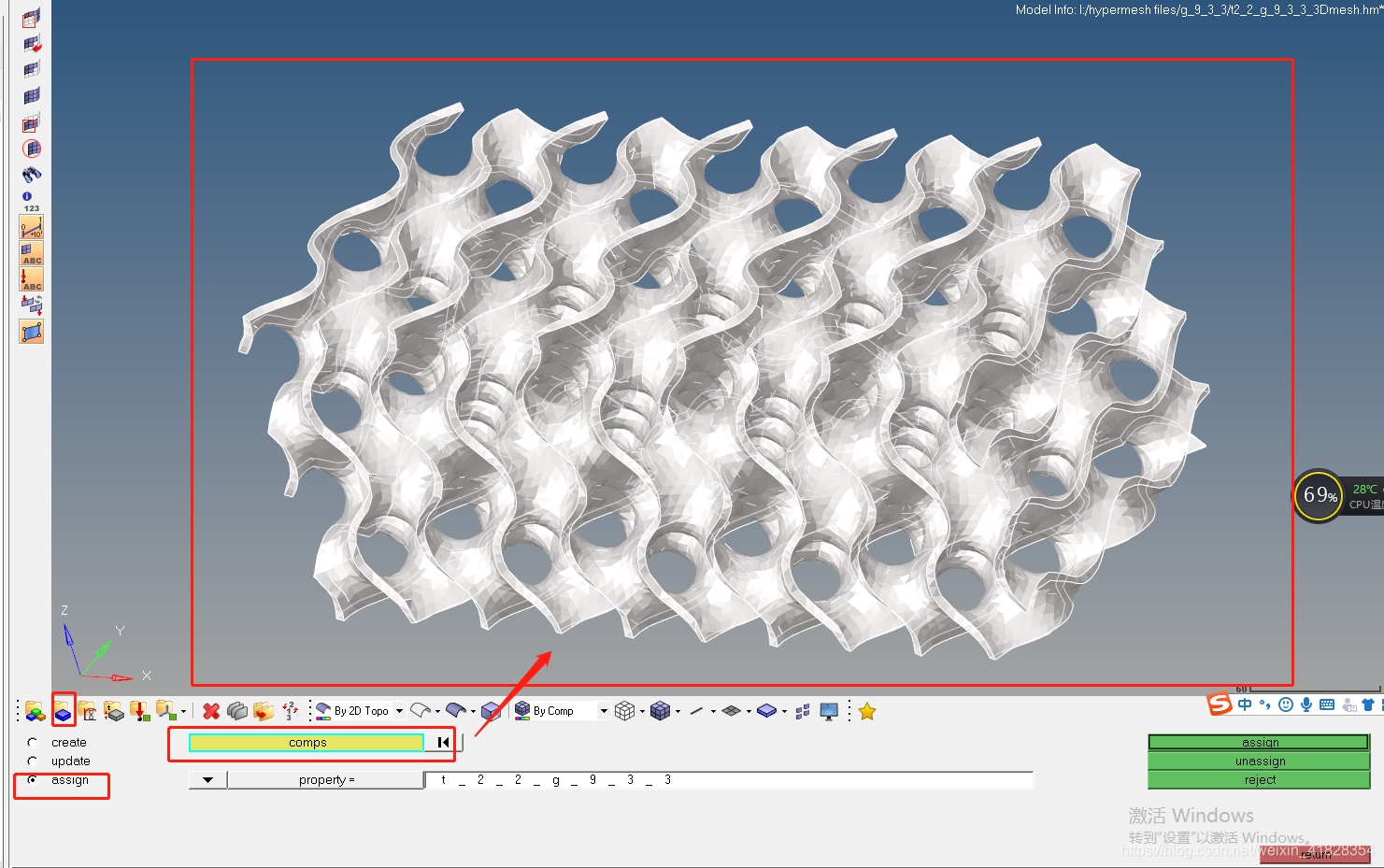

以下步骤主要针对利用abaqus对复杂模型进行的有限元分析。由于abaqus中的前处理能力比较弱，所以再遇到比较大的、复杂的模型时，可以利用hypermesh来进行前处理：模型几何编辑+网格划分+属性赋予等

1、面板介绍

叮叮叮

2、导入几何模型

1. STL ，导入格式直接选stl了即可（建议选stl格式，iges格式一是其他三维软件导出麻烦，且还需几何清理）
2. iges ，选入格式选abaqus，再文件选iges格式文件

3、几何清理

一般用于导入iges格式文件时。

   iges格式文件由于多个软件直接的导出导入，或有一些特征丢失或者错误出现，要想划分网格，需要先几何清理。

   //这也是建议导入stl格式文件的原因，stl格式文件可以在三维模型处理软件如magics/geomagic中检查网格质量，处理完网格错误，直接导入hypermesh进行3D网格划分即可

4、2D网格划分

//导入iges格式时使用

5、3D网格划分

直接automesh就可以

6、模型导出*inp格式，再导入abaqus中进行后续分析
