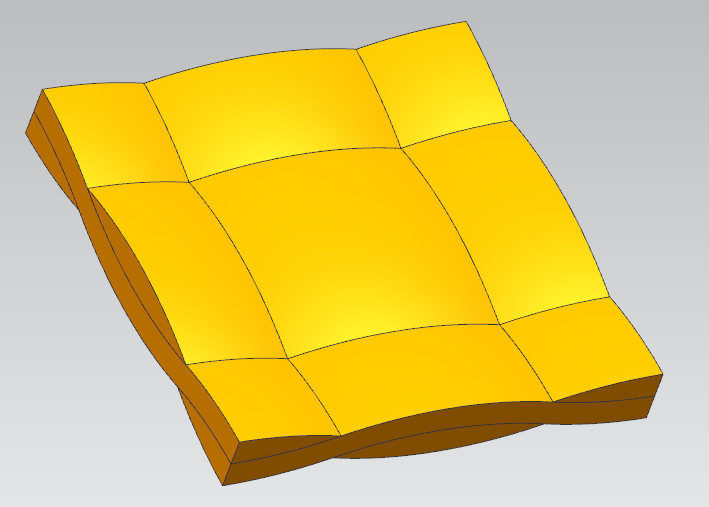

Hypermesh在复合材料RVE模型对称面上划分对称网格的方法

1、由于只要求对称表面的对称网格，因此将所有的纤维束布尔运算求和，此时想用volume tetra划分四面体网格，如果前后左右四个面都划分了对称的网格，那么分整体时候用 match existing mesh就可以完成。但问题是如果duplicate-translate的网格是独立网格，与另一个面没有所属关系，因此即使生成网格，在mesh volume 时也不会认为那个面有 existing mesh，找了很久没有发现hypermesh 有这个可以把mesh 附着到几何面的功能。

2、那么貌似只能不对体进行布尔运算，对每个面进行2D tetra , 然后对称网格之后还需要不停的 equivalence, 生成一个enclosed 面网格，再用 tetra mesh 把封闭面网格生成四面体网格，这样做的弊端是反复的equivalence真的非常麻烦，而且对于复合材料RVE模型，纤维束的关系是相互搭接连接关系是一个闭环，需要处理共节点的地方非常多。

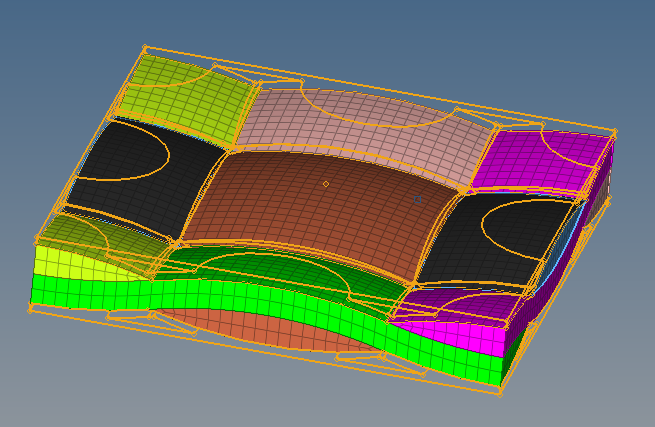

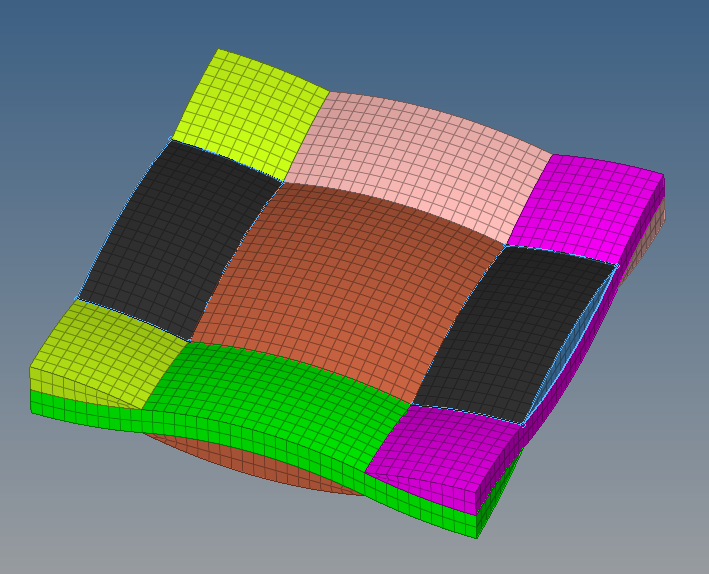

3、尝试分六面体，一样的问题，在分好一个以后，分另一个扫略需要沿着已有面网格进行，扫略后又要检查是否需要equivalence，但是整体反倒比画四面体要来的方便。

4、由于模型具有对称性，直接导入1/4模型，然后画网格，对称，再对称。这是目前想到的可能更简单的方法。

5、干脆纤维束和基体分别分网，之后设置个tie,这样分网工作量小很多，也不要求共节点，后续运算可能效率低。

写了几条其实是提了一下问题，都没有很好的解决。如果有懂复合材料RVE模型分网的，请指教。
