一次压力容器法兰网格返工让我记住了：提交Job之前必须点那一下Verify

案例背景：一个法兰，赔进去两天工期

去年秋天接了个换热器管板法兰的静力密封分析，模型不大，法兰盘加螺栓加垫片，总共大概9万个单元。我下午三点划完网格，看了一眼视图觉得"挺整齐"，直接建Job提交。

晚上九点收到同事微信："你那个Job Aborted了。"

打开.msg文件，最后四行：

***ERROR: Element 41287 is distorted. Jacobian = -0.0018
***ERROR: Element 41288 is distorted. Jacobian = -0.0024

两个单元，雅可比是负数，刚度矩阵奇异，整个非线性迭代崩了。我回CAE里把视角转到法兰螺栓孔倒角那个位置，果然，过渡区有十几个单元被挤成刀片形状。

重新修种子、重划那片区域、重新提交，又跑了四个小时。前后搭进去两天工期，甲方催进度的电话打了三回。

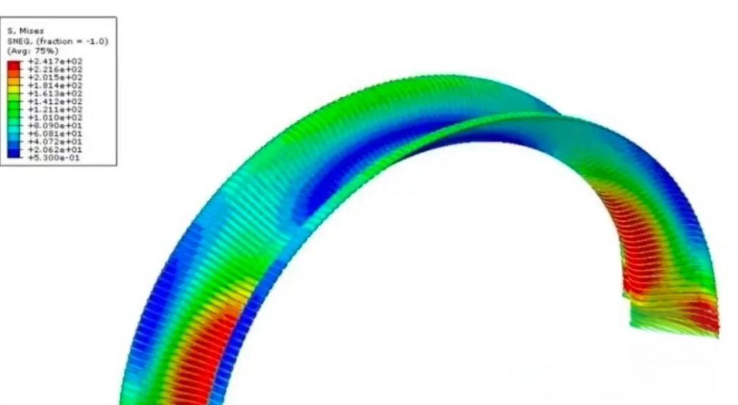

从那之后我给自己定了一条铁律：网格划完不点Verify，不许碰Job Manager。 下面把这套流程完整拆给你。

准备工作：动手之前先把这三件事确认了

1. 确认你在Mesh模块，不是Part模块也不是Property模块。

左侧模块下拉框切到"Mesh"。很多人从Part模块建完几何直接开始布种子，结果发现工具栏里没有Verify按钮——因为Verify只在Mesh模块里出现。

2. 确认网格已经生成，不是只有种子。

Verify检查的是实际存在的单元。如果你只布了种子还没点"Generate Mesh"，Verify会告诉你"no elements to check"。所以顺序必须是：布种子 → 设网格控制 → 选单元类型 → 生成网格 → Verify检查。

3. 确认你要检查的对象选对了。

装配体里有多个Instance的时候，Verify默认检查的是当前激活的那个Part或者你手动框选的区域。别检查了半天发现看的是另一个零件。我的习惯是在模型树里右键点目标Part → "Set as displayed"，视图区只剩这一个东西，不会搞混。

实战演练：Verify工具完整操作

第一步：调出Verify面板

菜单栏 Mesh → Verify，或者工具箱里那个带对勾和放大镜的小图标。

弹出对话框，上半区选检查范围：Part级别还是Assembly级别。我这次选Part，只查法兰盘。

第二步：勾选检查指标

对话框下半区是一排复选框。我固定勾四个：

• Aspect Ratio（长宽比）：阈值我设5.0。静力分析5:1以内可以接受，如果你做动力学或者疲劳，压到3:1。
• Jacobian（雅可比）：阈值0.6。低于这个值的单元形状已经严重偏离理想状态。
• Interior Angles（内角）：四边形单元内角应在45°～135°之间。出现小于30°的角，那个单元基本废了。
• Warp（翘曲）：壳单元专用，检查四边形面是否共面。

第三步：点OK，看颜色

视图区瞬间变色。红色是硬伤，必须修；黄色是警告，能跑但精度打折；绿色合格。 同时Message Area打印汇总：

Total elements checked: 91247
Aspect ratio > 5.0:  34 elements (0.037%)
Jacobian < 0.6:      11 elements (0.012%)
Interior angle < 30°: 6 elements

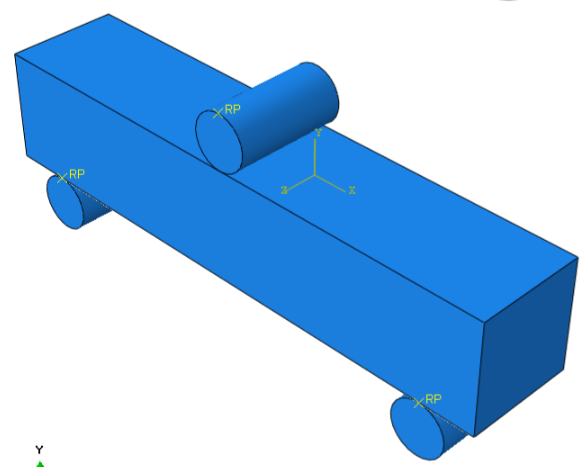

第四步：定位问题单元

红色单元在视图区很扎眼，但如果模型大、视角不对，你可能看不到。两个定位办法：

• 旋转视图：按住鼠标中键转模型，红色单元会一直保持高亮。
• 按编号定位：从Message Area或者后续导出的列表里拿到Element Label，Mesh → Edit → 在工具栏选"Query" → 输入编号 → 视图自动缩放定位到那个单元。

第五步：修复

我那次法兰的问题集中在螺栓孔倒角过渡区。修复手段：

• 调种子过渡：Mesh → Seed Edges → 选中倒角两侧边 → 把种子间距从2mm渐变到6mm，Bias ratio设1.5，不要突变。
• 局部重划：Mesh → Part → 框选问题区域 → 右键Delete → 重新Generate。
• 实在画不出六面体就换四面体：把那个小区域切成Free mesh，单元类型换成C3D10M。精度损失很小，形状质量立刻上来。

修完之后再跑一遍Verify。数字必须降下来。我那次修完结果：

Aspect ratio > 5.0:  0 elements
Jacobian < 0.6:      0 elements
Interior angle < 30°: 0 elements

清零。这才去建Job。

后置处理：Verify通过之后还有三件事

1. 网格灵敏度验证。 Verify只管形状质量，不管你的网格够不够细。关键区域（应力集中处、接触面）至少跑三个密度等级，对比结果变化。如果从5mm种子加密到2.5mm，最大应力只变了3%，说明收敛了，不用再加密。

2. 单元类型复核。 接触面附近用C3D10M不要用C3D8R（缩减积分六面体在接触下容易沙漏）。大变形区域考虑杂交单元C3D8H。这个在Verify里查不出来，得自己看。

3. 截图存档。 把Verify的汇总数字截个图，贴进你的计算报告或者提交checklist。评审的时候专家问"你网格质量怎么保证的"，你甩一张Verify截图比说十句话管用。

经验整理：这套流程里最容易翻车的地方

翻车一：只看红色不看黄色。

我早期只处理红色单元，黄色觉得"能跑就行"。后来一个橡胶密封件仿真，黄色区域（长宽比4.2，没超5）在大变形下第一步就翻了。现在我黄色单元超过总数1%也修。

翻车二：Verify通过了就万事大吉。

Verify只管几何形状。它不管你材料参数对不对、接触有没有穿透、载荷步够不够细。我见过网格全绿、第一步就崩的模型，原因是两个面之间有0.3mm初始穿透。Verify是必要条件，不是充分条件。

翻车三：在Assembly层级做Verify。

装配体零件多的时候，Verify跑起来很慢，视图也卡，颜色混在一起分不清谁是谁。我的做法是逐个Part检查，最后Assembly整体扫一遍只看有没有遗漏。

翻车四：修完不重跑Verify。

改了种子、重划了网格，觉得"刚才修的就是那几个红点，肯定没问题了"。结果重划之后旁边冒出来新的黄色单元。每次修完必须重新跑一遍，不能凭感觉。

你大概率还会碰到的问题

• Verify显示"0 elements"： 你没生成网格，或者选错了Part。
• 只有壳单元没有Warp选项： 你当前Part是实体，Warp只针对壳。
• 网格灵敏度做了三组结果还在变： 大概率不是网格问题，是边界条件或者材料模型有问题，先排查物理设置。
• 导入的CAD模型到处是碎边碎面，怎么划都是畸形单元： 别在Mesh模块硬扛，先去Part模块用Tools → Repair清理几何，或者用Partition把复杂区域切开再分别划。

两分钟的Verify操作，换的是几个小时计算不白跑、一个项目节点不延期。这个按钮，点它。
