abaqus网格划分采用结构技术的要求是

上周三晚上十一点，我同事老张给我打电话。

声音都变了："哥，我那个法兰模型划了四个小时网格，全是橙色的，一个单元都生不出来。"

我说你别急，把CAE文件发我。

他发过来一个 D:\Projects\Flange_2024\flange_v7.cae，我打开一看，好家伙。

一个带六个螺栓孔的法兰盘，中间还有环形凸台，他试图整个零件用结构化网格硬画。

难怪全橙。

先说个前提，很多人搞混了。

Abaqus的Mesh模块里，零件颜色不是装饰。

绿色 = 这块能用结构化网格。
黄色 = 可以扫掠。
粉红 = 只能自由网格。
橙色 = 兄弟，你这几何我画不了，先切。

我让老张做的第一件事：别急着布种子。

先把颜色看明白。

我当时是这么操作的，你跟着走。

打开CAE，左侧模块下拉框切到 Mesh。

模型树里右键点他的Part → Set Displayed。

视图区只剩法兰盘。

然后看颜色。他那个模型，六个螺栓孔周围全是橙色，环形凸台侧面是黄色，上下两个大面是绿色。

我跟他说："你看到橙色就知道，结构化这条路走不通，别硬来了。"

第一个隐藏坑来了。

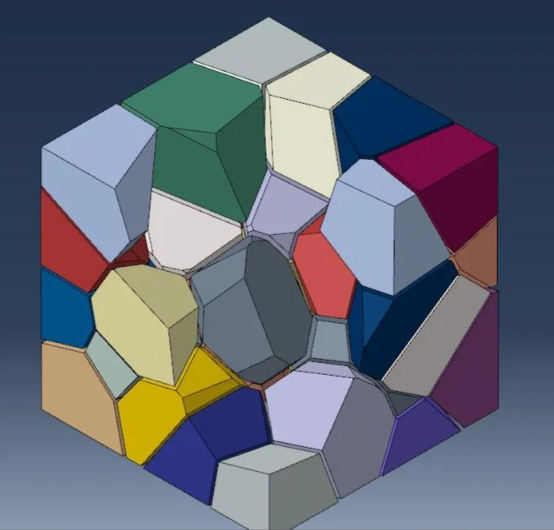

老张之前犯了一个错：他在Assembly层级建的Instance是"Dependent"类型。

这意味着他改不了Instance上的任何东西，所有操作必须回到原始Part。

他不知道这一点，在Instance上点了半天Mesh Controls，灰色，点不动。

我让他去模型树 → 右键Instance → Make Independent。

弹出来一个警告框，点Yes。

这下能直接操作了。

但注意，Make Independent之后这个Instance就跟原始Part脱钩了。你回头改Part，Instance不会跟着变。

我一般只在最终定稿的时候才转Independent。平时保持Dependent，改Part全联动。

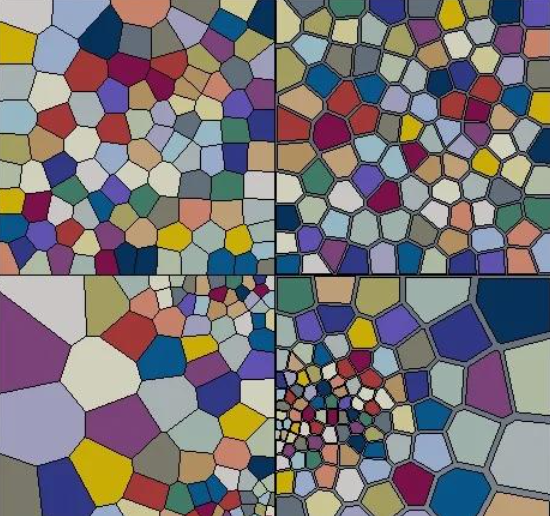

第二个隐藏坑，关于Partition。

橙色区域要切。这个谁都知道。

但老张切的方式有问题。

他用Partition Cell随便拉了两刀，切完还是橙色。

为什么？

因为他切出来的子块还是不规则的。六面体结构化网格要求每个子块接近长方体，各面夹角接近90度，每个顶点连三条边。

我让他这么切：

进Part模块 → Tools → Partition → Cell → Use Datum Plane。

先建三个基准面：

• 一个过法兰中心轴的纵切面
• 一个垂直于轴线的横切面（切在凸台根部）
• 一个过螺栓孔中心线的径向面

切完之后，原来的橙色大块变成了四个子块。

其中两个变绿了，一个变黄，还有一个还是橙。

那个还是橙的，是螺栓孔圆角过渡区。

我又加了一刀：沿圆角过渡线再切一次，把圆角单独隔离出来。

这个小区块设成自由网格，四面体，C3D10M。

其余区域结构化或者扫掠。

切完颜色全变了，没有橙色了。

具体布种参数我是这么设的。

Mesh模块 → Seed → Part，全局种子我先给了个4mm。

然后局部加密：

Seed → Edges，选中凸台根部的圆边，尺寸改成1.5mm，Bias ratio设1.2，方向朝向圆角。

螺栓孔内壁边，尺寸2mm。

法兰外缘，保持4mm不动。

这里有个我私藏的小技巧：

布完种子先别急着生成网格。 点 Mesh → Verify Seeds，看看相邻区域的种子跳变是不是太突兀。

如果一条边上是1.5mm，紧挨着另一条边突然变4mm，过渡区必出畸变单元。

我一般控制相邻种子比例不超过1.5倍。超了就在中间加一条边，设个2.5mm的过渡种子。

第三个坑，单元类型选错。

老张之前全用C3D8R。

我跟他说："你这个法兰有接触，螺栓预紧力压在法兰面上，C3D8R在接触压力下会出沙漏模式。"

沙漏是什么表现？

你看变形图，网格像波浪一样抖，但应力是零。

他当时就遇到了，以为是加载有问题，折腾了一晚上。

其实换单元就行。

我让他把接触区域附近的单元改成 C3D10M（修正二阶四面体）。

Mesh模块 → Mesh → Element Type → 选中接触区域 → Family选3D Stress → 勾选Quadratic → 选Tet → 出来就是C3D10M。

远离接触区的大块区域，保持C3D8R就行，计算效率高。

网格控制怎么设。

Mesh → Mesh Controls：

• 上下两个大面（绿色区域）：Technique选 Structured，Element Shape选Hex。
• 凸台侧面（黄色区域）：Technique选 Sweep，Source面选凸台顶面，沿轴线方向扫。
• 螺栓孔圆角（粉红区域）：Technique选 Free，Element Shape选Tet。

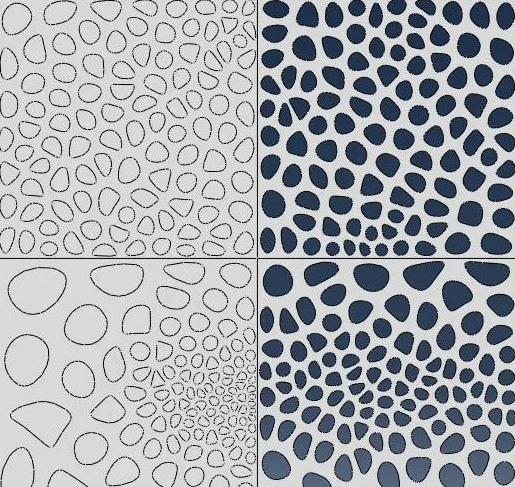

设完之后点 Mesh → Part → Yes。

老张那个模型，9万多个单元，生成花了大概40秒。

画完别急着提交。先Verify。

这是我跟所有人说的死规矩。

Mesh → Verify，勾上Aspect Ratio、Jacobian、Interior Angles。

点OK。

他那个模型出来：

Total elements: 94,312
Aspect ratio > 5: 23 elements
Jacobian < 0.6: 7 elements

23个长宽比超标的，集中在螺栓孔底部。

我让他把那几个孔底部的种子从2mm调到2.5mm，重新Generate。

再Verify。

Aspect ratio > 5: 0
Jacobian < 0.6: 0

干净了。

整体流程我画一下，你存着：

拿到几何
  │
  ├─→ 进Mesh模块看颜色
  │     橙色 = 要切
  │     绿色 = 结构化
  │     黄色 = 扫掠
  │     粉红 = 自由
  │
  ├─→ Part模块 Partition切橙色区
  │     基准面建好 → 切 → 看颜色变了没
  │
  ├─→ 回Mesh模块布种子
  │     全局种子 → 局部加密 → 过渡控制
  │
  ├─→ 设Mesh Controls
  │     每个区域指定Technique
  │
  ├─→ 选单元类型
  │     接触区C3D10M / 大变形区C3D10M
  │     其余C3D8R
  │
  ├─→ Generate Mesh
  │
  ├─→ Verify（必做，不商量）
  │     红色清零才许提交
  │
  └─→ 提交Job

文件路径的事我多说一嘴。

老张的工作目录是 D:\Projects\Flange_2024\。

我让他把Job的工作目录也设在这里。

CAE里 File → Set Work Directory → 选这个文件夹。

Job提交之后，.dat、.msg、.sta、.odb全部生成在这个目录下。

别用默认的 C:\temp\，重启电脑就没了。

也别用中文路径。我见过 D:\项目\法兰分析\ 下Abaqus直接报错找不到文件。改成 D:\Projects\Flange_2024\ 就好了。

自适应重划那个事我也提一下。

老张后来问我，能不能让Abaqus自动帮他加密网格。

能，但有限制。

Adaptivity → Remeshing rule → Create。

只有Abaqus/Standard支持，Explicit不行。

三维模型只能用四面体（C3D10），六面体做不了自适应迭代。

而且你模型里如果有尖角、点载荷，自适应算法会疯了一样往那个点加密，单元数爆炸。

我一般不用这个。

我宁可自己手动切区域、手动布种子、手动控制过渡。

可控。

自动的东西一旦跑飞，你连为什么跑飞都不知道。

最后说一个我自己的习惯。

每次划完网格，我会把CAE另存一个版本。

flange_v7.cae → flange_v7_meshed.cae。

万一后面改了载荷、改了边界条件，我不想重新划网格，直接拿这个版本改。

但如果改了几何，这个版本就废了，得回到 flange_v7.cae 重新来。

版本号管理这个事，看着土，救过我无数次命。

老张那天晚上十二点半把网格搞定，第二天Job顺利跑完。

他给我发了条微信："哥，以后橙色我不硬画了。"

我说你记住就行。

橙色不是你的敌人，是你的提示。它在告诉你：这里该切了。
