Abaqus节点坐标与节点力输出

我们都曾为输出节点坐标和节点力的问题头疼不已。我要和大家分享我多年积累的经验，教你如何轻松地获取节点坐标和节点力，让你在Abaqus的世界里如鱼得水。

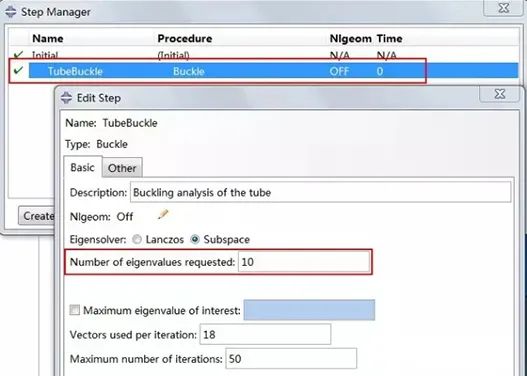

实操：我平时是怎么做的呢？我们要明确几个关键点：Abaqus输出节点坐标有三种方式，包括前处理/建模阶段直接导出、后处理报告导出及Python脚本批量提取。我会一步步地教大家如何操作。

• 建模阶段：导出初始节点坐标
• 进入Part模块，用Python读取或导出INP文件查看。
• 命令行输入以下代码：python from abaqus import from abaqusConstants import myModel = mdb.models['Model-1'] myPart = myModel.parts['Part-1'] f = open('node_coords.txt', 'w') f.write('NodeID\tX\tY\tZ\n') for node in myPart.nodes: f.write(f'{node.label}\t{node.coordinates}\t{node.coordinates}\t{node.coordinates}\n') f.close()

• 后处理阶段：导出特定时刻坐标
• 在Visualization模块中，打开.odb文件。
• 菜单栏Report -> Field Output。
• 设置Position为Unique Nodal，变量选COORD。
• 设置文件名和格式，点击Apply生成.rpt文件。

• Python脚本提取变形后坐标
• 逻辑：读取ODB -> 获取实例节点初始坐标 -> 获取指定Step/Frame的位移场 -> 叠加计算 -> 写入文件。
• 示例代码：python from odbAccess import openOdb from abaqusConstants import * odb = openOdb('yourresult.odb') inst = odb.rootAssembly.instances['PART-1-1'] stepName = 'Step-1' frameNum = -1 coordsinit = {n.label: n.coordinates for n in nodes} dispfield = odb.steps[stepName].frames[frameNum].fieldOutputs['U'] dispvalues = {v.nodeLabel: v.data for v in dispfield.values} with open('deformedcoords.txt', 'w') as f: f.write('NodeID\tX\tY\tZ\n') for label, cinit in coordsinit.items(): u = dispvalues.get(label, (0,0,0)) cfinal = (cinit+u, cinit+u, cinit+u) f.write(f'{label}\t{cfinal}\t{cfinal}\t{cfinal}\n') odb.close()

错误实录：在早期的一次项目中，我曾因为忽略了坐标系统的设置而导致坐标输出错误。我还曾因为不清楚RF和NFORC的区别，错误地使用了NFORC来计算支座反力，导致结果偏差很大。

版本差异/进阶：Abaqus不同版本的界面和功能有所差异，但操作步骤的核心原理是相通的。如果你需要更高级的操作，比如批量处理和复杂模型的处理，我你学习Python脚本编程，这将大大提高你的工作效率。

注意事项：

• 输出的是全局笛卡尔坐标。
• 如果需要局部坐标，需先定义变换矩阵。
• 若需精确合力，对于NFORC，需确认是否需手动累加共享单元贡献。
