Abaqus节点编号规则、逆时针排序与已知编号节点创建

起因：Abaqus被广泛应用于结构、流体、热力学等领域的仿真分析。节点编号其正确性和合理性直接影响到分析结果的准确性。这里将深入探讨Abaqus节点编号的规则、操作方法以及注意事项，帮助工程师们更好地理解和应用这一技术。

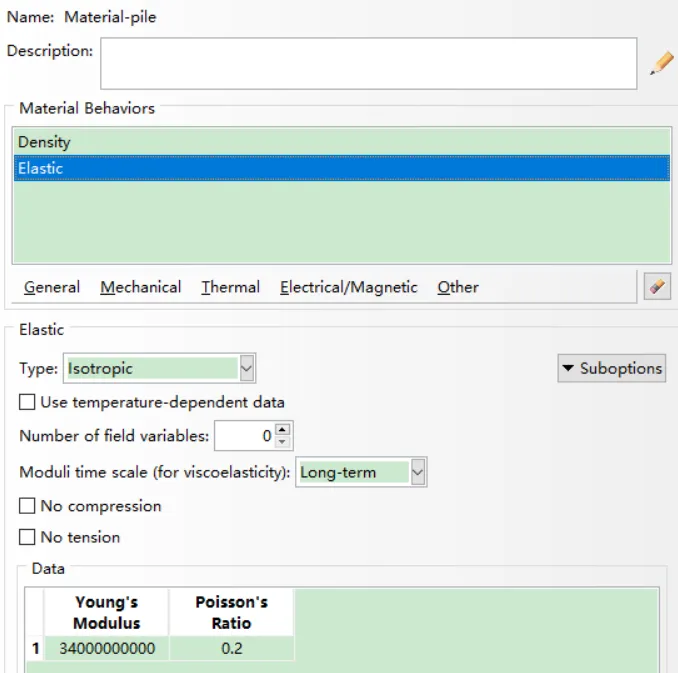

工具：Abaqus CAE、Python脚本、文本编辑器（如Notepad++）

步骤：第一步：了解Abaqus节点编号的基本概念

• 节点编号是Abaqus中用于唯一标识节点的正整数。
• 节点编号具有唯一性、非连续性等特点。
• 节点编号由网格划分或INP文件定义自动生成。

第二步：查看和定位Abaqus节点编号

• 显示编号标签：进入Visualization模块 → Options → Common Plot Options → 勾选Labels。
• 查询具体数值：使用Tools → Query → Probe Values，选择Node ID和Def.Coords等读取数据。
• 快速高亮特定ID：结合Selection Interface输入节点号创建Display Group，并开启Highlight模式。

第三步：Abaqus节点编号重排

• Native Mesh：进入Mesh模块 → 主菜单Mesh → Global Numbering Control，仅可设置起始编号偏移量。
• Orphan Mesh：进入Mesh模块 → Mesh → Edit → 类别选Node → 方法选Reorder（或Renumber），支持全局最小带宽优化或局部选定节点重编号。
• Python脚本自动化：调用part.nodeReorder(method=MINIMUM_BANDWIDTH)对Part进行全局优化。

意外：在操作过程中，遇到一个特殊情况：在重排节点编号时，部分节点编号重复，导致导入错误。解决方法是：在INP文件中设置noPartsInputFile=ON导出，重新导入生成Orphan Mesh，进行局部重编号。

语气：这个问题其实很简单，但很多人不会。在实际操作中，我们需要对Abaqus节点编号的规则和操作方法有深入的了解，才能避免这类问题的发生。

格式：``pythonfrom abaqus import *from abaqusConstants import *from caeModules import *

model = mdb.models['Model-1']a = model.rootAssembly

instanceName = 'Part-1-1'nodeLabels = [101, 102, 105, 200]

myNodes = []inst = a.instances[instanceName]for label in nodeLabels:myNodes.append(inst.nodes.getByLabel(label=label))

a.Set(name='MyNodeSet', nodes=myNodes)``

问题现象（表现）：在使用Abaqus进行有限元分析时，节点编号错误会导致分析结果不准确，甚至出现求解报错。

原因分析（为什么会）：节点编号错误可能是由于以下原因造成的：

• 节点编号规则理解不透彻。
• 节点编号操作方法不当。
• 未对节点编号进行验证。

这里深入探讨了Abaqus节点编号的规则、操作方法以及注意事项，旨我们需要对节点编号的规则和操作方法有深入的了解，并注意避免常见问题，以确保分析结果的准确性。
