Abaqus场变量物理含义与求解器输出变量解析

在深入探讨Abaqus软件在使用过程中可能遇到的问题及其解决方案之前，我们先来详细描述一个典型的问题现象。

问题现象重述

假设在使用Abaqus进行有限元分析时，用户遇到了以下现象：当尝试查看分析结果时，软件界面突然出现一条错误提示：“无法加载后处理数据，可能是因为文件损坏或格式不正确。”用户在尝试打开相应的 odb 文件时，软件界面无响应，显示为卡顿状态。

原因分层分析

草图层面

在草图层面，问题可能源于几何模型的构建。以下是一些原因：

• 几何模型中存在不连续性，如尖角、缝隙或重叠面。
• 几何元素过于复杂，导致网格划分困难或网格质量差。

参数层面

在参数层面，问题可能与模型中的材料属性、边界条件或加载条件有关：

• 材料属性设置错误，如弹性模量、泊松比等参数与实际材料不符。
• 边界条件设置不当，导致应力或位移的分布不正确。
• 加载条件不合理，如力或位移的施加方式不正确。

系统选项层面

在系统选项层面，问题可能由以下因素引起：

• 分析设置错误，如求解器选择不当或分析类型设置有误。
• 输出设置不正确，导致 odb 文件无法正确生成或加载。

方案递进

方案一：基础检查

• 检查几何模型：仔细检查模型是否存在不连续性、尖角或重叠面，必要时进行简化。
• 验证材料属性：确保材料属性设置正确，与实际材料特性相符。
• 审查边界条件和加载条件：核实边界条件和加载条件的设置是否符合分析要求。

方案二：高级诊断

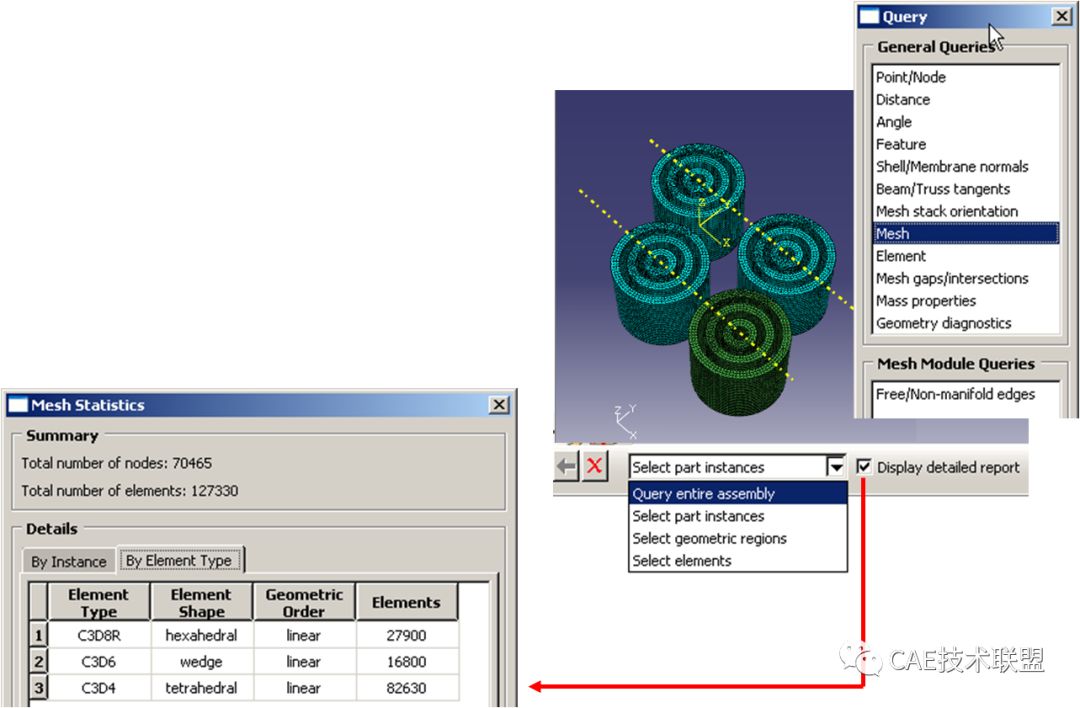

• 网格质量检查：使用Abaqus的网格诊断工具检查网格质量，确保网格没有过大的扭曲或过度细化。
• 分析设置复核：重新审查分析设置，确保求解器和分析类型的选择正确。
• 输出设置调整：调整输出设置，确保 odb 文件正确生成。

方案三：专业支持

• 寻求技术支持：如果上述步骤无法解决问题，考虑联系Abaqus的技术支持团队寻求帮助。
• 参加培训课程：提升自身在Abaqus软件使用上的技能，以更好地理解和解决复杂问题。

预防

为了避免类似问题发生，以下是一些日常设置习惯的：

• 几何建模规范：在构建几何模型时，遵循最佳实践，避免不必要的复杂性。
• 仔细检查参数设置：在设置材料属性、边界条件和加载条件时，务必仔细核对。
• 定期备份工作：定期备份工作文件，以防数据丢失。
• 持续学习：不断学习Abaqus软件的新功能和最佳实践，以提高工作效率。
