SW工程图自动标注设置教程：高效绘图不求人

引言

你是否在使用SW工程图软件时，因为复杂的标注设置而感到头疼？图纸不规范、标注速度慢，这些问题让很多工程师在加班的边缘徘徊。其实工程图的自动标注设置并不复杂，只要掌握了正确的技巧，你也轻松提升出图效率。这里将为你详细讲解SW工程图的自动标注设置，让你告别加班，画出规范、高效的工程图。

自定义模板：规范从模板开始

什么是模板？ 模板就是一套固定的图纸布局，包括标题栏、公司Logo、页眉页脚等元素。自定义模板，你将常用元素预先设置好，新建图纸时直接调用，避免每次都重新绘制。

操作步骤：

• 打开SW工程图软件，点击“文件”菜单，选择“新建”。
• 在弹出的对话框中，选择“模板”选项，点击“浏览”。
• 选择一个合适的模板文件，点击“确定”。
• 根据需要调整模板中的元素，标题栏、公司Logo等。

属性自动关联：节省手工输入时间

为什么要属性自动关联？ 在3D模型中，我们会为各个部件设置材质、重量等属性。属性自动关联，工程图中的标题栏和明细表自动读取这些属性，无需手动输入，大大节省了时间。

操作步骤：

• 在3D模型中，为各个部件设置好属性。
• 在SW工程图中，选中需要添加属性的部件。
• 点击“属性”菜单，选择“自动关联”。
• 系统会自动将3D模型的属性应用到工程图中。

图层管理：方便统一修改

为什么要管理图层？ 在工程图中，注释和框线等元素不会放在默认图层上。做的好处是方便地在后续的修改中统一调整线型和颜色。

操作步骤：

• 在SW工程图中，创建一个新的图层，命名为“注释”。
• 将所有的注释元素拖到“注释”图层上。
• 重复上述步骤，创建其他图层，“框线”图层。
• 在修改时，只需选中对应的图层即可进行统一修改。

快速标注：效率翻倍

模型项目： 直接使用“模型项目”功能，将3D建模时的尺寸一键导入图纸，再微调位置，标注速度提升明显。

自动排列： 选中乱糟糟的尺寸，使用“自动排列尺寸”功能，瞬间按规范对齐，无需手动拖拽。

智能标注： 倒角、孔位等特征使用智能尺寸工具，自动识别并生成标注，支持批量修改。

特殊图纸处理

钣金展开： 在视图调色板中直接拖动“平面版式”，一张图上放置折弯图和展开图。

装配体明细： 定义好零件属性，使用“自动零件序号”功能，序号和明细表自动关联，支持按顺时针排列。

大装配体： 打开“大型装配体模式”，视图操作流畅，还能使用配置功能快速生成爆炸图。

常见问题排查

问题1：按钮灰色无法点击解决方案： 确认当前操作权限，或检查软件版本是否过旧。

问题2：报错提示解决方案： 检查相关设置是否正确，或尝试重新启动软件。

问题3：效果不理想解决方案： 调整相关参数，深度、模式、选项等，以达到最佳效果。

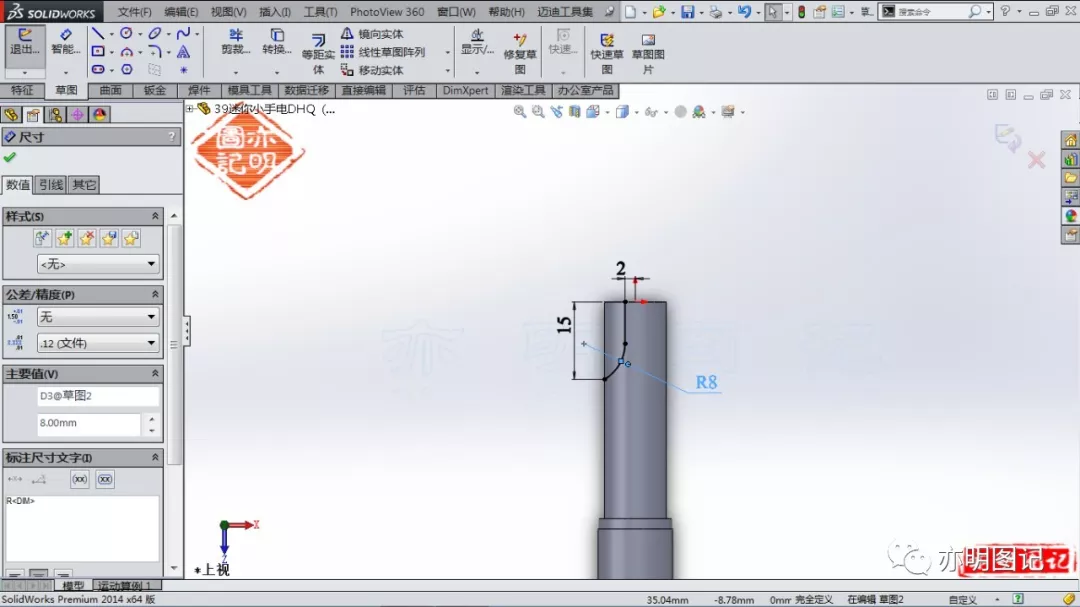

总结

这里的讲解，你已经掌握了SW工程图自动标注设置的方法。赶快动手实践，提升你的出图效率，告别加班生活如果你还有其他疑问，欢迎在评论区留言，我会尽力为你解答。
