当前位置：服务支持 >  技术文档 >  sw工程图斜度标注

sw工程图斜度标注

阅读数 11
点赞 0
article_banner
在 SolidWorks 工程图中，‌没有直接的“斜度”标注按钮‌，通常需使用‌注释工具‌配合‌引线‌手动标注斜度值及符号。以下是具体操作方法及常见误区澄清：‌‌‌

🛠️ 两种常用标注方法

‌注释 + 引线标注（推荐）‌

点击顶部菜单栏的【注释】>【引线】。

点击需要标注的斜面，引出文字框。

手动输入斜度值，例如“斜度 1:10"或"Slope 1:10"。

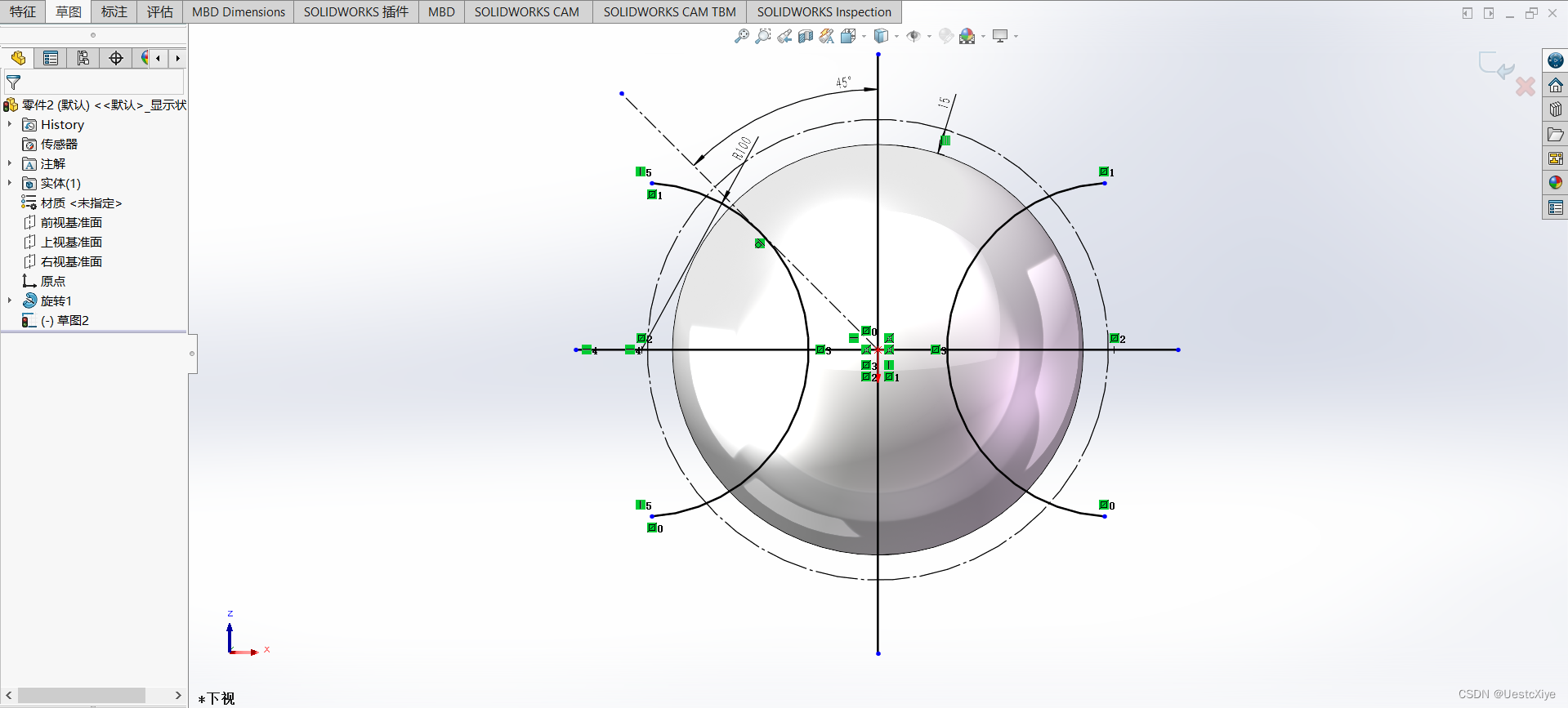

sw工程图斜度标注

若需插入斜度符号（∠），可在文字格式中选择【符号】，从符号库中查找并添加。‌‌‌

‌GDT 字体调用符号‌

使用【注释】工具，将字体设置为‌GDT‌或‌SWGDT‌。

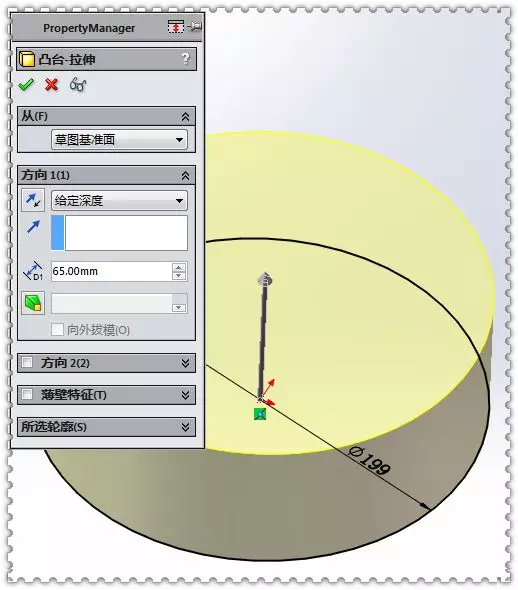

sw工程图斜度标注

按特定键盘键（如"Y"键）可调用斜度或锥度符号，具体取决于符号库配置。

配合引线指向斜面，形成完整标注。‌‌‌

⚠️ 常见误区澄清

‌斜度≠斜尺寸线‌：很多教程提到的“斜尺寸线”是指‌拖动尺寸线控标使其倾斜‌，仅改变尺寸外观，并非标注几何斜度。

‌斜度≠角度‌：斜度是直角三角形高与底之比（如 1:10），角度是两条线夹角，两者概念不同，标注时需根据图纸要求选择。‌‌‌

💡 操作小贴士

若图纸要求严格，建议先在‌符号库‌（gtol.sym 文件）中确认是否已添加斜度符号，若无则需手动添加。

对于简单斜面，也可直接标注‌角度尺寸‌或‌直角边长度‌来间接表达倾斜关系。‌‌‌
