sw工程图快速标注

阅读数 5

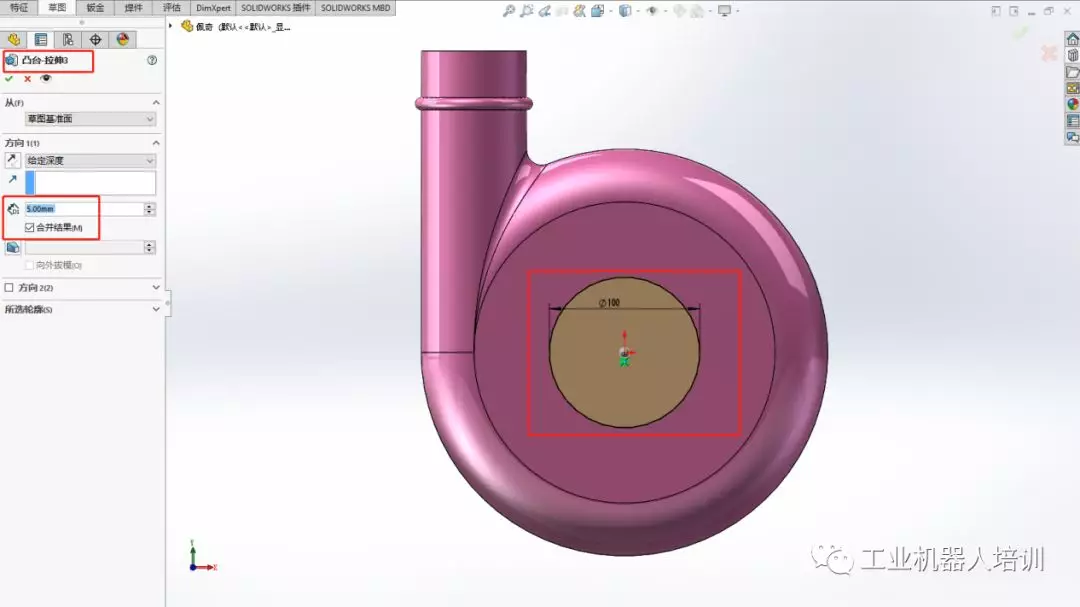

SolidWorks 工程图快速标注主要依靠‌智能尺寸工具‌、‌模型项目导入‌及‌快速尺寸选择器‌功能，结合快捷键与自动排列技巧可显著提升效率。‌‌‌

基础快捷操作

‌智能尺寸快捷键‌：默认快捷键为‌D 键‌，选中几何实体后直接点击即可标注，支持线性、角度、直径等多种类型。

‌鼠标笔势调用‌：按住鼠标右键向下滑动可快速唤出智能尺寸工具，无需切换工具栏。

‌连续标注模式‌：标注第一条尺寸后，直接选择后续边线，系统会以第一条为基准持续标注，支持‌链尺寸‌与‌基准尺寸‌右键切换。‌‌‌

自动与批量标注

‌模型项目导入‌：通过【注解】>【模型项目】一键导入建模阶段的尺寸，避免重复标注并确保设计意图可追溯。

‌快速尺寸选择器‌：在【工具】>【选项】>【文档属性】>【尺寸】中启用，标注时自动生成等距分布的尺寸线，避免重叠。

‌自动排列对齐‌：选中杂乱标注后，右键选择【对齐】>【自动排列】，可快速整理尺寸布局。‌‌‌

高级标注技巧

‌虚拟交点与中点‌：智能尺寸支持捕捉虚拟交点及中点，按住 Ctrl 键选取不相交直线可标注虚拟距离。

‌公差库调用‌：标注时右键选择“公差/精度”，可直接调用 H7/g6 等标准配合公差库，自动填充偏差值。

‌直径符号快捷‌：标注直径尺寸时按住‌Shift 键‌，生成的尺寸线会自动带直径符号，省去后期修改。‌‌‌
