SW装配体不显示问题解决全攻略

装配体不显示，你的设计之旅遇到了阻碍？

你是否曾遇到过的困扰：在SolidWorks（简称SW）中打开装配体，却发现零件消失得无影无踪？今天我们就来详细解析这个问题，并为你提供一系列实用的解决方案。

1. 问题现象：装配体不显示，你的设计之旅遇到了阻碍？

1.1 痛点切入

你辛苦设计的装配体突然“人间蒸发”，这对于任何一个设计师都是一场噩梦。这种情况发生在以下几种情况下：

• 零件被隐藏：在装配体中，某些零件因为操作失误被隐藏起来。
• 零件被压缩：零件被压缩后，只显示轮廓，而非完整模型。
• 路径丢失：零件的路径信息丢失，导致装配体无法正确显示。

1.2 怎么判断啥问题

为了准确判断问题所在，我们从以下几个方面入手：

• 看设计树图标：零件呈灰色或带问号是路径丢失，有眼镜图标是隐藏状态，无任何零件条目是空装配体。
• 检查视图范围：零件被移到远处，按全局显示（Fit to View）找回。

2. 解决方案：对症下药，让你的装配体重现

2.1 隐藏/压缩问题

• 操作步骤：右键点击设计树中零件，选择"显示"或"解除压缩"。
• 界面细节：点击眼镜图标可切换显示状态。

2.2 路径丢失修复

• 操作步骤：打开时弹出"查找引用文件"对话框，浏览定位到零件新位置，或用"文件→参考..."批量修改路径。
• 界面细节：点击“查找引用文件”按钮，在弹出的对话框中选择“浏览”按钮，找到零件所在位置。

2.3 轻量化模式

• 操作步骤：右键装配体名称，选择"将轻量化设置为已解决"。
• 界面细节：在弹出的对话框中，勾选“完全加载所有组件”。

2.4 显卡设置

• 操作步骤：关闭"增强图形性能"选项，更新显卡驱动，按 Ctrl+R 刷新视图。
• 界面细节：在SW选项卡中，找到“系统选项”，在“图形性能”部分关闭“增强图形性能”。

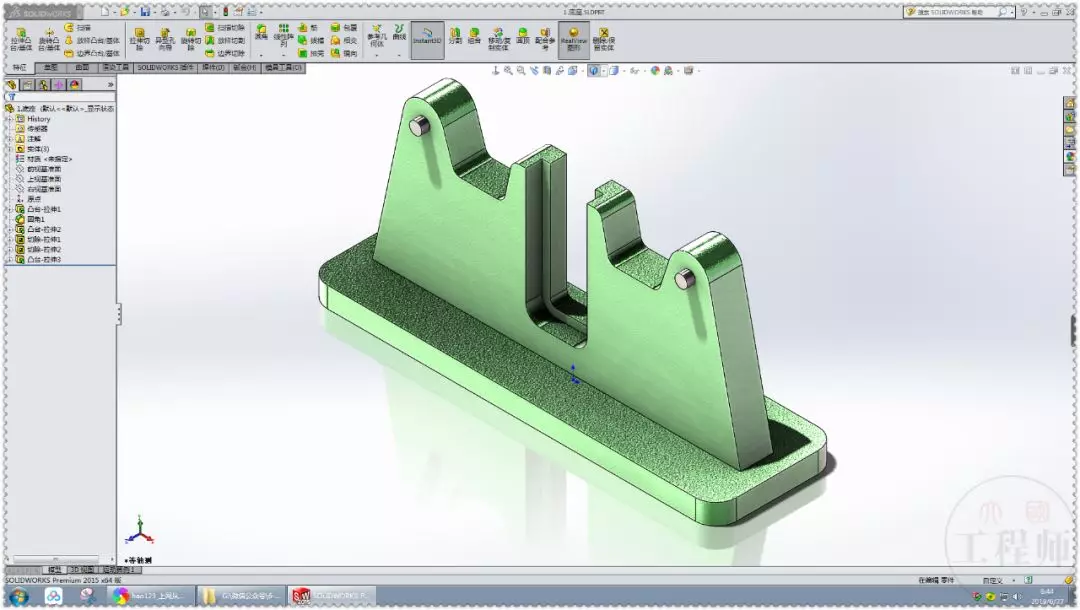

3. 进阶技巧：让你的设计如虎添翼

3.1 文件搜索路径设置

• 操作步骤：在SW选项卡中，找到“系统选项”，在“文件位置”部分设置常用搜索路径。
• 界面细节：点击“编辑”按钮，添加或修改搜索路径。

3.2 自动查找缺失零件

• 操作步骤：在SW选项卡中，找到“系统选项”，在“文件位置”部分设置常用搜索路径。
• 界面细节：勾选“自动查找缺失零件”。

4. 常见问题FAQ

4.1 SW版本差异

• 不同版本的SW在界面和功能上存在差异，但基本操作和解决方案相似。

4.2 适用边界

• 本教程适用于SolidWorks 2013及以上版本。
