solidworks装配体画零件的步骤

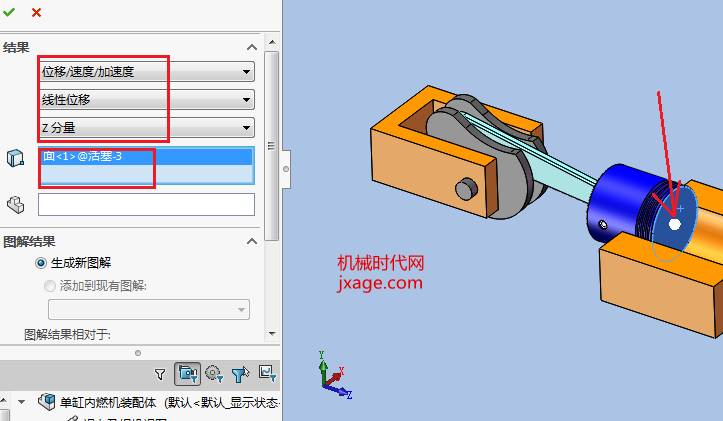

在 SolidWorks 装配体中直接绘制零件，通常采用“自上而下”设计方法，即在装配环境中创建新零件并参考其他零部件的几何关系进行建模。以下是标准操作步骤：

‌在 SolidWorks 装配体中新建并绘制零件的步骤‌

‌打开装配体文件‌

确保已打开目标装配体（.SLDASM）。

‌插入新零件‌

点击顶部菜单栏：‌插入 > 零部件 > 新零件‌。

或点击“装配体”工具栏中的 ‌“新零件”‌ 按钮 ‌‌

‌选择基准面或平面‌

在图形区域中点击一个平面（如前视基准面、上视基准面或现有零部件的表面）作为草图绘制基准 ‌‌

此时编辑焦点自动切换到新零件，草图环境开启。


‌绘制草图并生成特征‌

使用标准草图工具（如矩形、圆、拉伸凸台等）创建几何体。

可通过 ‌“转换实体引用”‌ 引用装配体内其他零部件的边线或面，实现关联设计 ‌‌

‌保存新零件‌

‌外部保存‌：在另存为对话框中指定路径和文件名（默认格式为 Partn.SLDPRT）‌‌

‌内部保存（虚拟）‌：不另存，零件作为虚拟零部件嵌入装配体文件，名称格式为 [Partn^装配体名称] ‌‌

‌退出编辑模式‌

点击 ‌“退出编辑零部件”‌（装配体工具栏）或确认角绿色对勾，返回装配体环境 ‌‌


‌可选：添加配合关系‌

新建零件默认带有“在位”配合（与所选面重合），若需移动，可删除该配合后添加其他标准配合（如同轴心、重合等）‌‌

‌补充说明‌

‌虚拟零件 vs 外部文件‌：虚拟零件便于快速迭代，但仅存在于装配体中；外部文件便于复用和团队协作 ‌‌

‌布局草图法‌：若需先规划整体结构，可先创建 ‌3D 布局草图‌，再基于草图生成零件，实现自动更新 ‌‌

‌参考几何‌：在编辑新零件时，可随时切换回装配体视图，观察参考零部件位置，提升设计效率 ‌‌

如需详细操作演示，可参考官方帮助文档：SolidWorks 在装配体中创建零件 ‌‌
